带阀门弯头的工业管路布线结构

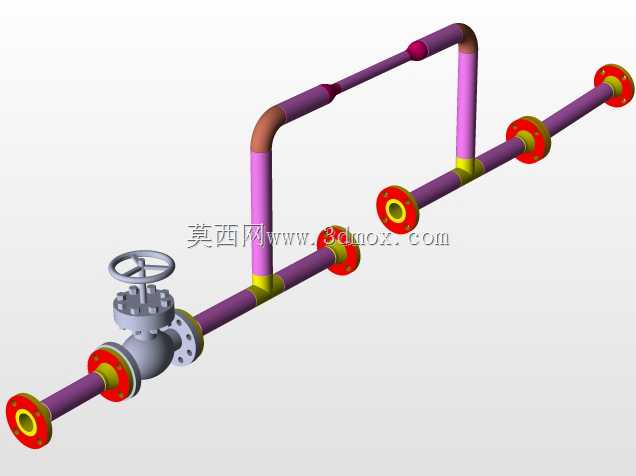

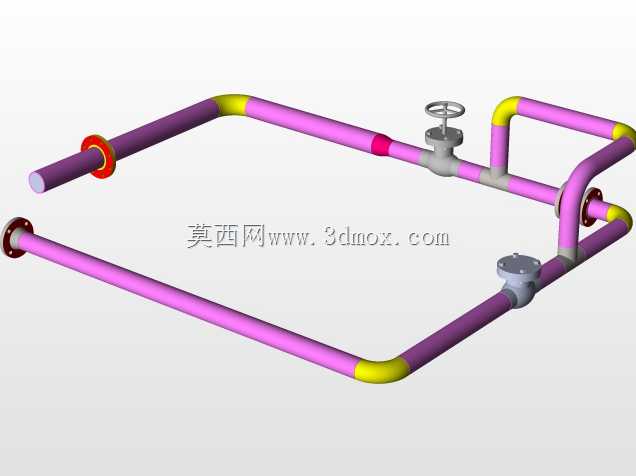

　　这套管路结构的设计，最初是针对中小型化工配料车间的介质输送场景做的适配，车间里的反应釜进料口、缓存罐出料口之间的空间局促，常规直连管路没法绕开现场的立柱与操作通道，才做了这种带多段弯折的闭环式布线方案。实际落地的时候，这套管路主要承担低压液态助剂的输送任务，管路上配置的两个截止阀，一个负责主管路的通断控制，一个接在旁通支路上，方便后期做管路吹扫、介质取样或者临时支路接驳，不用关停整条输送线就能完成局部操作。从设计思路上看，整个管路的弯折段全部采用标准90度弯头衔接，弯头位置做了不同色的标识区分，黄色段是应力集中的弯折缓冲位，红色段是预设的流量检测、压力检测安装点位，后期加装传感器的时候不用额外切割管路，直接在预留位开孔装接头就行，

　　能减少现场施工的改动量。管路的接口端，一端带法兰连接结构，方便和现场的泵组出口做刚性对接，另一端预留了快接接口，能快速对接临时输送软管，适配小批量物料的转输需求。安装边界上，这套管路的整体外轮廓是矩形闭环结构，横向跨度适配车间两排设备之间1.2米的通行间距，纵向高度控制在操作面以上1.1米的位置，既不会遮挡操作人员的设备操作视线，也能避免叉车转运物料的时候刮碰管路。管壁厚度是按照0.6MPa的工作压力选的，常规水性助剂、低腐蚀性化工介质都能适配，管路的固定支架点位预设在每段直管的中部位置，支架间距控制在1.5米以内，避免长距离直管段因为介质流动产生振动，时间长了出现焊缝开裂的问题。设计的时候特意把阀门的操作手轮全部朝上布置，

　　手轮距离操作面的高度在1.4米左右，操作人员站在地面上不用登高就能完成阀门的开关调节，不用额外配置操作梯具。旁通支路的弯折角度做了圆弧过渡，没有采用直角直连的结构，能减少介质在支路位置的流动阻力，避免输送含细小颗粒的介质时出现颗粒沉积堵管的问题。法兰连接端的密封面采用突面结构，配套普通橡胶垫片就能满足密封要求，后期维护更换垫片的时候不用特殊工装，普通扳手就能完成法兰螺栓的拆装。整个管路的走向没有出现下凹的存液段，停车的时候管路里的残留介质能顺着坡度从最低位的排净口全部排出，不会出现介质残留变质、冬天冻堵管路的问题。在三维建模阶段，每段管路的衔接位置都做了干涉检查，弯头和阀门、法兰的对接位置没有出现错位、间隙过大的问题，

　　导出工程图的时候能直接提取每段管材的下料长度，弯头、阀门、法兰的标准件型号也能直接生成明细表，车间下料组装的时候不用二次测量尺寸，能减少预制阶段的材料浪费。这套管路结构也能适配小型循环水系统、气动设备的气源输送场景，只要根据输送介质的特性更换对应的管材和密封垫片就行，整体的布局逻辑不用做太大调整，安装的时候只要根据现场的设备接口位置微调直管段的长度，就能快速完成现场装配，不用重新做整体的管路布局设计。
