瞬态模拟用双腔连通传感结构

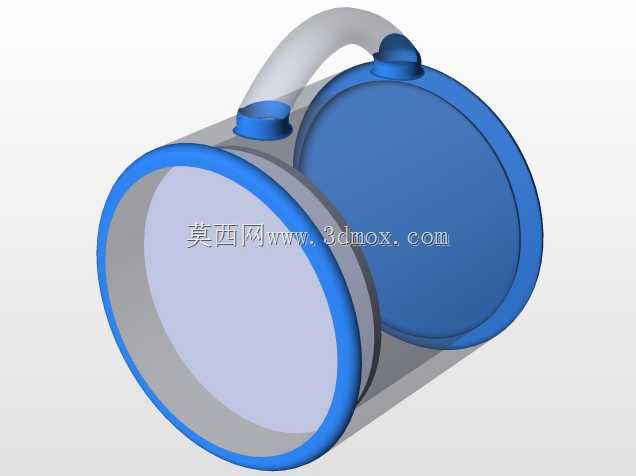

　　在工业现场的流体参数瞬态检测场景中，这类双腔连通式传感结构常被用于捕捉管路内介质的压力波动、流量瞬变等动态信号，区别于稳态检测用的单腔传感元件，它能通过两个腔体的压差变化抵消环境温度漂移带来的检测误差，适配液压系统冲击测试、气动回路瞬态响应校验、小型流体实验台数据采集等多种实际工况。从结构设计逻辑来看，两个圆形腔体采用等直径对称布局，腔体壁厚按照1.5倍公称压力下的强度冗余计算，边缘做R3圆角过渡避免应力集中，连接两个腔体的弯管采用大曲率圆弧走向，减少流体在连通路径内的沿程阻力，避免紊流干扰腔体内的传感元件采集精度。腔体端面的环形凸缘是安装定位基准，安装时凸缘端面贴合设备安装面的O型密封圈，靠周向均布的四个安装孔完成压紧固定，

　　安装边界需要预留至少20mm的周边操作空间，方便后期拆装维护时的扳手操作，同时要保证连通弯管的走向避开周边的管路、线束等干涉部件。设计过程中首先确定的是腔体的有效容积，根据瞬态信号的采样频率要求，单腔容积控制在120mL左右，既保证传感膜片有足够的受压形变空间，又不会因为容积过大导致信号响应滞后，连通管的内径按照腔体直径的1/6选取，平衡两个腔体的压力传导速度，避免出现压差响应不同步的问题。腔体上的两个凸起接口是介质引入口，接口采用标准外锥面密封结构，可直接对接现场的快插气管或液压硬管，接口位置设置在腔体顶部，避免停机时腔体内残留介质沉积堵塞引入口。实际应用中，这类结构常配套压差式传感元件使用，

　　两个腔体内分别接入被测介质的两个取压点，通过连通管的平衡作用过滤掉共模压力干扰，精准捕捉两个取压点之间的瞬态压差变化，比如在液压阀的启闭特性测试中，就可以将两个腔体分别接在阀的进出口位置，采集阀启闭过程中的压差瞬变曲线，为阀的性能优化提供数据支撑。建模过程中需要重点关注腔体内部的流道顺滑度，所有内部转角都做圆角处理，避免出现直角台阶导致的介质滞留，同时要保证两个腔体的同轴度公差控制在0.1mm以内，避免安装后出现密封面偏斜导致的泄漏问题。外部的环形包边结构既起到结构加强的作用，也能在外部受到磕碰时保护腔体主体不受损伤，包边与腔体主体采用过盈配合装配，不需要额外的紧固件固定，减少整体结构的零件数量，提升装配效率。在安装尺寸校验时，

　　要注意整体结构的高度方向不超过150mm，宽度方向不超过200mm，适配大多数实验台架、设备控制柜内的安装空间，引入口的接口中心距保持在80mm，和常规的取压点安装间距匹配，不需要额外加装转接接头。这类结构的材质通常选用改性ABS或者铝合金，根据被测介质的腐蚀性选择，普通气动场景用ABS材质即可满足强度要求，液压油介质场景则选用阳极氧化铝合金，避免介质长期侵蚀导致的结构损坏。
