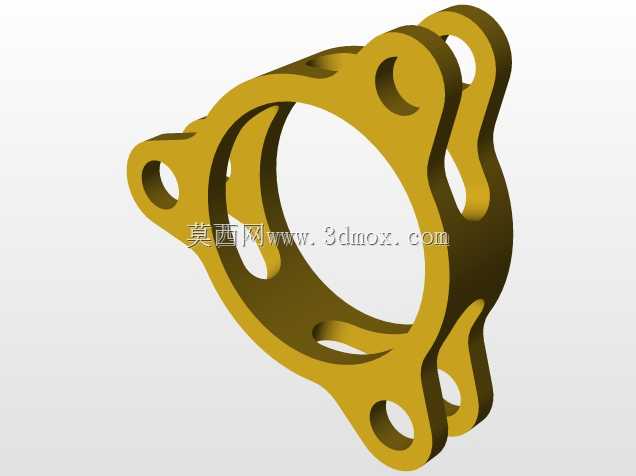

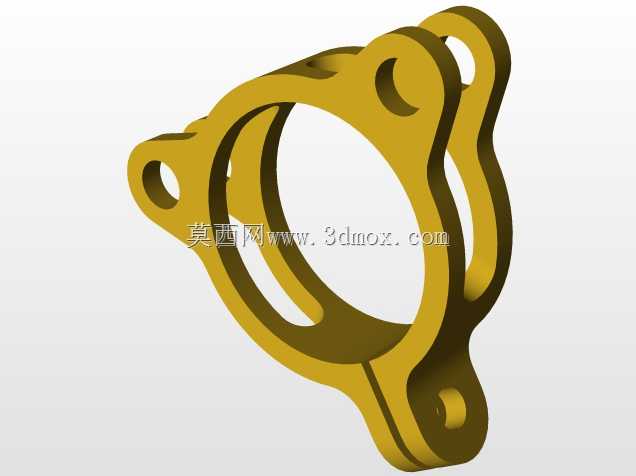

传感器用三角异形法兰式安装连接座

　　这款三角异形法兰式连接座，主要面向工业传感检测场景的安装配套需求，在各类工业设备的传感单元固定、管路对接、限位支撑环节都能见到同类结构的应用，尤其适配需要周向定位、多点紧固的传感器安装工况，能避免传感器在设备运行过程中出现轴向窜动、周向偏转的问题。从结构设计逻辑来看，整体采用三角布局的安装耳设计，三个带通孔的安装耳沿中心圆环周向120度均匀分布，这种布局相比传统四角法兰，在有限的安装空间内可以减少一个紧固点的操作空间占用，同时三角支撑的结构稳定性足够应对常规工业场景的振动载荷，不会因为设备运行的持续振动出现连接松动。中心的大直径通孔是核心的过流或者传感探头避让通道，设计时充分考虑了传感器探头的穿装需求，通孔的轴向长度做了加厚处理，

　　能保证穿装后的部件有足够的轴向支撑长度，避免探头悬臂过长出现晃动，影响检测精度。安装耳上的通孔做了沉孔处理，紧固螺栓安装后螺栓头不会突出安装面，保证安装后连接座的端面可以完全贴合设备基准面，不会出现局部间隙导致的安装倾斜。连接座的主体环体和安装耳之间做了大圆弧过渡，没有尖锐的应力集中棱角，不管是采用金属切削加工还是压铸成型工艺，都能减少加工过程中的应力残留，同时在承受交变载荷的时候，过渡位置不会出现应力集中导致的开裂问题。环体上额外开设的多个月牙形减重槽，是在不降低整体结构强度的前提下做的轻量化设计，这些减重槽沿环体周向分布，避开了主要的受力传力路径，既减少了整体的材料消耗，也能在安装的时候作为周向对位的辅助标识，

　　方便安装人员快速对齐安装孔位。从安装边界尺寸来看，三个安装耳的外切圆直径控制在紧凑的尺寸范围内，适合安装在空间局促的设备侧壁、管路接头位置，中心通孔的直径匹配常规规格的工业传感器探头外径，安装孔的孔径适配常用的内六角紧固螺栓，安装面的平面度设计要求控制在合理的公差范围内，保证安装后传感器的轴线和设备安装基准面垂直，不会因为安装倾斜导致检测数据出现偏差。在实际设备应用中，这类连接座既可以作为传感器和设备本体之间的转接连接件，也可以作为管路系统中的密封对接法兰使用，当作为传感器安装座使用时，连接座的端面可以加装密封垫片，满足有防尘、防水要求的工业现场安装需求，三个安装点的紧固力矩可以按照均匀对角的顺序施加，

　　保证连接座和安装面之间的密封垫片受力均匀，不会出现局部渗漏的问题。结构建模过程中，所有的圆角过渡、孔位同轴度、安装面平面度都按照通用机械零部件的公差要求做了参数化设计，方便后续根据不同的传感器规格调整中心孔直径、安装孔间距、整体厚度等参数，不需要重新搭建基础模型，只需要修改对应参数就能快速生成适配不同工况的衍生结构。这类异形法兰连接座相比标准圆形法兰，在小空间安装场景下的适配性更强，三个安装点的布局在操作人员只能从单侧操作的安装场景下，能更快完成对位和紧固，不需要像四角法兰那样反复调整四个孔位的对齐度，能有效提升现场安装的作业效率。同时环体的加厚设计也让整个连接座具备足够的轴向刚度，即使在紧固螺栓施加较大力矩的情况下，也不会出现环体变形导致中心孔轴线偏移的问题，能长期保证传感器的安装位置精度，减少设备日常维护中的校准频次。
