安全钥匙机械结构三维设计作品

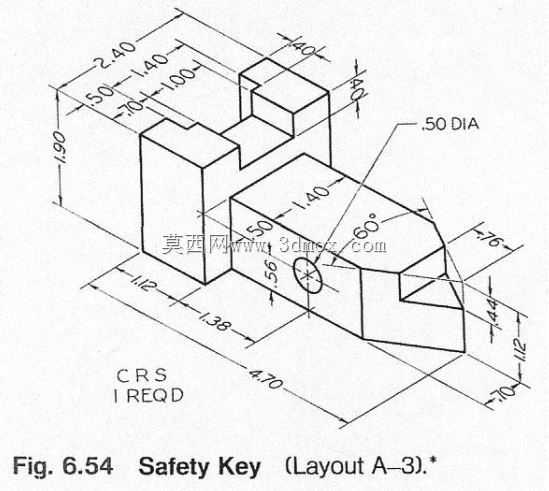

　　这款安全钥匙属于锁具系统中的核心执行构件，主要应用在工业设备安全联锁、专用柜锁、特种设备权限管控场景中，区别于民用普通钥匙，其结构设计兼顾了防误插、抗扭矩破坏、权限识别的多重功能需求，在工业现场的设备操作权限管理、危险区域门禁联锁、专用工装夹具的解锁管控环节都有广泛的适配空间。从结构设计逻辑来看，整体采用等轴测视角下的块体组合构型，主体以冷轧钢为基材，也就是图纸标注的CRS材质，满足高频插拔下的耐磨需求与扭转受力下的结构强度要求。外形尺寸方面，主体总长度控制在4.70英寸的边界内，总高度1.90英寸，上部的双凸台卡位结构宽度2.40英寸，凸台高度0.40英寸，卡位槽的深度1.00英寸、宽度0.40英寸，

　　这部分结构是和锁芯内部卡位机构配合的核心定位段，插拔时通过凸台与槽位的对应关系实现唯一匹配，避免非授权钥匙插入解锁。钥匙前端的斜切构型设计了60度的导向斜面，端部高度从0.44英寸过渡到0.76英寸，最前端厚度1.12英寸，导向斜角的存在能够降低插拔时的对位难度，即使在光线不佳的设备检修场景下，操作人员也能快速完成对位插入，减少对位卡顿的问题。钥匙杆身位置设计了直径0.50英寸的通孔，孔中心距离前端定位面1.40英寸，距离下部基准面0.56英寸，这个通孔一方面可以作为权限识别的辅助卡位结构，和锁芯内的弹性销配合实现二级解锁验证，另一方面也可以穿入挂环，方便操作人员随身携挂，避免钥匙遗失。杆身下部的定位基准面距离前端1.38英寸，

　　距离尾端1.12英寸，这个平面是钥匙插入后的轴向定位面，插入到位后该面与锁芯端面贴合，保证内部卡位结构完全啮合，避免插入深度不足导致的解锁失效或者扭矩传递不到位的问题。上部的双凸台结构中，左侧凸台的台阶尺寸分别为0.50英寸、0.70英寸的分段差，这种非对称的台阶设计是防误插的核心结构，不同权限等级的钥匙会调整台阶的分段尺寸与凸台宽度，只有尺寸完全匹配的钥匙才能完全插入锁芯，转动时不会出现卡滞。从受力角度设计来看，所有的棱边都做了微小的倒角处理，避免应力集中，在钥匙转动解锁承受扭矩时，直角棱边处的应力集中系数会大幅提升，长期使用容易出现崩边、断裂的问题，微小倒角的处理既不影响配合精度，又能提升构件的疲劳寿命。尾端的握持段宽度1.

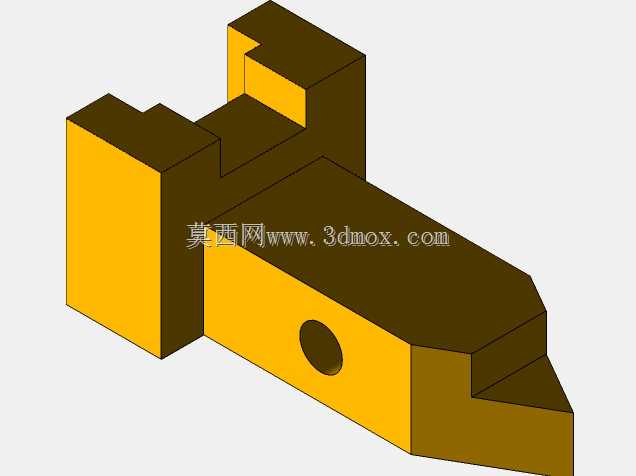

　　40英寸，厚度满足人手捏持转动的受力需求，转动时的受力力臂足够，操作人员不需要施加过大的握力就能完成解锁动作，在戴劳保手套操作的场景下也能稳定施力。建模过程中需要严格把控各个尺寸的公差配合，尤其是卡位凸台与槽位的尺寸、通孔的位置度、前端导向斜面的角度，这些尺寸直接决定了钥匙和锁芯的配合顺畅度，若凸台尺寸偏大则会出现插入卡滞，尺寸偏小则会出现配合间隙过大，转动时容易晃动磨损；通孔位置度偏差超过0.02英寸就会导致锁芯内的弹性销无法正常落入孔位，二级解锁功能失效；导向斜面的角度偏差则会直接影响插拔的导向手感，角度过陡会失去导向作用，角度过缓则会缩短有效配合段的长度，降低结构强度。整体结构没有复杂的曲面特征，全部采用规则块体、孔位、斜切特征组合而成，非常适合作为机械制图入门的练习案例，通过建模过程可以锻炼从业者对轴测图尺寸的识读能力、特征建模的顺序逻辑、公差配合的基础认知，理解工业五金配件在设计时如何平衡功能需求、加工工艺性、使用便利性三者的关系。在实际应用场景中，这类安全钥匙往往配套专用的安全锁具使用，应用在设备检修的能量隔离环节，也就是LOTO上锁挂牌流程中，每一把钥匙对应唯一的锁具，只有授权人员持有钥匙才能解锁设备，避免误启动导致的安全事故，其结构强度设计能够承受至少15N·m的扭转扭矩而不发生塑性变形，满足工业现场的粗暴使用需求，不会因为轻微的磕碰、摔落就出现结构损坏导致无法解锁。
