DIY适用小型三轴CNC布线机结构设计

　　做了快十年非标结构设计，见过不少个人爱好者和小工作室折腾桌面级加工设备，这款三轴CNC布线机的结构，刚好踩中了小场景加工的实际需求点，没有冗余的花哨设计，每一处结构都围绕小尺寸加工、布线作业的实际工况来做。先从实际应用场景说，这类小型三轴结构，最适合个人DIY工坊、创客空间做小型工件的铣削加工、PCB板布线雕刻、软金属小零件的开料作业，不像工业级大型CNC需要专门的地基、大占地空间，它的整体机架尺寸控制在桌面可放置的范围，安装边界只需要预留常规工作台的0.8平米左右区域，不需要额外做地脚固定，机架自身的配重就能抵消常规小切削量作业产生的振动。

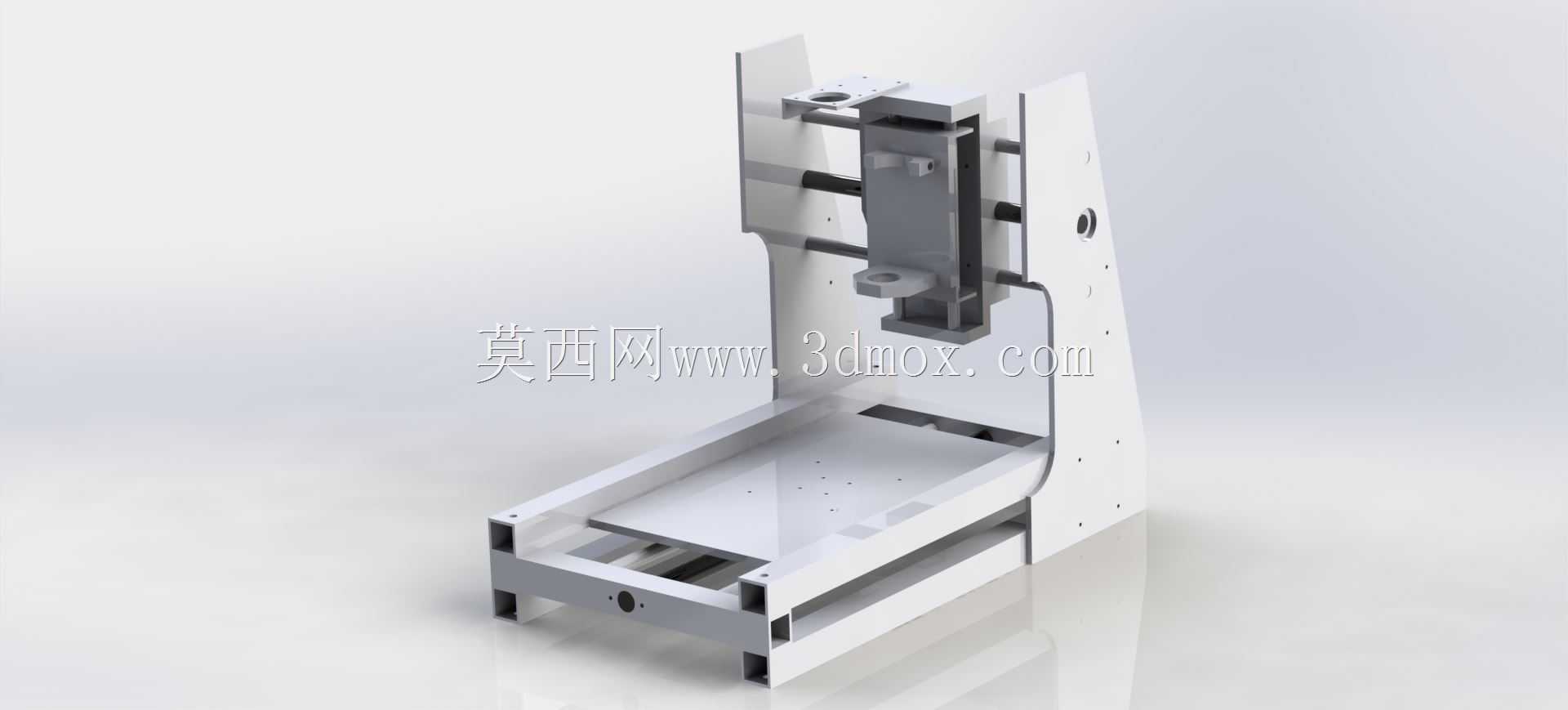

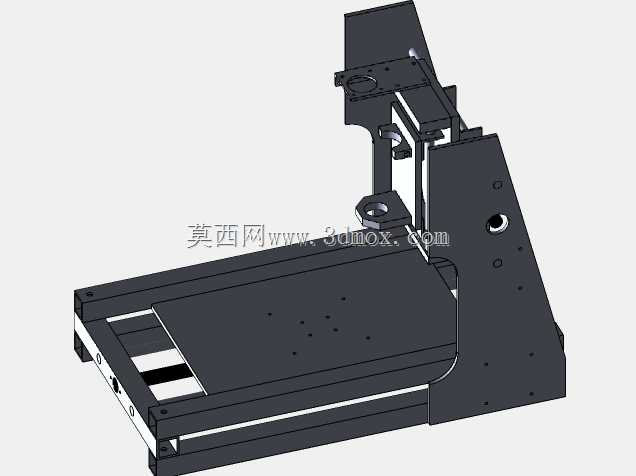

　　从结构设计思路来看，整体采用龙门式侧挂立柱结构，没有采用移动龙门的方案，而是固定立柱+移动工作台的布局，这种布局的好处是Z轴的刚性更有保障，加工时的刀具振颤会比移动龙门结构小很多，毕竟做布线、小铣削作业的时候，Z轴的下刀稳定性直接影响加工精度。底座部分采用框架式铝型材拼接加钢板衬底的结构，既保证了整体重量足够抑制振动，又不会像全铸铁机架那样重量过大难以搬运，个人用户一个人就能完成组装移位。Y轴传动组件布置在底座框架的内侧，导轨采用内嵌式安装，能避免加工产生的切屑掉落到导轨滑块上，减少日常维护的工作量，这一点对非工业场景的用户很重要，很多个人用户没有专门的设备维护习惯，内嵌导轨的结构能大幅降低异物卡滞的概率。

　　X轴组件搭载在立柱的竖直安装面上，传动丝杠和导轨平行布置，安装面做了铣平处理，保证装配后的直线度公差控制在0.02mm每百毫米行程内，足够应对PCB布线、小型塑料件、软铝件的加工精度要求。Z轴滑台采用窄型设计，降低主轴安装后的悬伸量，要知道Z轴悬伸每增加10mm，加工时的让刀量就会有明显上升，这款结构把Z轴滑台的厚度控制在合理范围，主轴安装位直接贴合滑台安装面，最大限度缩短悬伸距离，保证小切削量作业下的加工稳定性。

　　设备的实际用途上，除了常规的PCB线路板布线雕刻，更换对应的主轴夹具后，也可以完成小型亚克力板的切割、木质小工件的浮雕加工、薄铝板的外形铣削，适配DIY项目里绝大多数小型零件的加工需求。走线槽的布置沿着机架内侧的型材槽位排布，所有动力线、信号线都隐藏在型材槽内，既不会干涉各轴的运动行程，也能避免加工过程中切屑、切削液飞溅到线缆上造成老化破损。各轴的行程设计也贴合DIY场景的实际加工尺寸，X轴有效行程覆盖常规小型PCB板的最大尺寸，Y轴行程满足小尺寸工件的装夹移动需求，Z轴行程足够容纳常规的工件装夹高度加刀具长度，不会出现行程不够无法加工的情况，也没有盲目做大行程造成结构刚性下降、设备整体尺寸冗余的问题。

　　安装边界方面，机架底部的安装孔位预留了常规减震脚轮和固定脚垫的安装位置，用户可以根据自己的使用场景选择安装脚轮方便移动，或者安装固定脚垫提升作业稳定性，设备整体的外接接口统一布置在机架后侧的下方区域，电源接口、控制信号接口都集中在这个区域，外接控制器、电源的时候不会有走线杂乱的问题，工作台面采用T型槽铝板，方便用户用压板固定不同形状的待加工工件，不需要额外制作专用夹具，降低了使用门槛。从结构刚性的校核角度，这款机架在常规小进给、小吃刀量的作业参数下，整体变形量控制在微米级，完全能满足DIY项目的加工精度要求，没有过度设计造成的成本浪费，也没有因为省材料导致刚性不足的问题，是非常适合个人用户和小型工作室使用的小型数控加工设备结构。
