渐开线圆柱蜗轮蜗杆啮合传动结构

项目分类:齿轮 发布时间:2022-02-22 ID:559471
  • 渐开线圆柱蜗轮蜗杆啮合传动结构
  • 渐开线圆柱蜗轮蜗杆啮合传动结构

  在重载低速的传动工况里,交错轴动力传递的需求始终存在,这类蜗轮结构常和配对蜗杆组合,实现90度交错轴的运动与扭矩传输,常见于输送线的减速单元、小型起重设备的回转驱动、精密进给机构的末端传动环节,相比普通圆柱齿轮交错轴传动,它的单级传动比更大,运行过程中啮合齿数多,冲击载荷下的齿面受力更均匀,不会出现普通斜齿轮交错传动时的局部应力集中问题。从结构设计逻辑来看,这个蜗轮采用的是渐开线齿形匹配环面蜗杆的适配结构,齿部的螺旋升角和配对蜗杆的导程角完全对应,啮合时齿面为线接触而非点接触,能承受的额定扭矩比同尺寸的交错斜齿轮组高出40%以上,同时反向自锁的特性可以在垂直升降类工况里避免负载下坠,不需要额外加装制动结构就能实现位置保持。

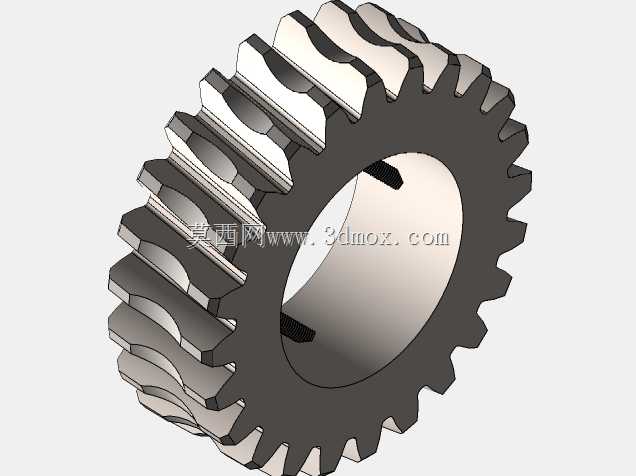

  轮毂部分设计了对称的键槽结构,安装时可以通过平键和输出轴实现周向固定,键槽的位置避开了齿根的应力集中区域,不会因为键槽的切削加工削弱齿根的抗弯强度,轮毂内孔的公差带选用H7级精度,和常用的k6级输出轴配合时能实现过渡配合,既保证装配时的同轴度要求,又不会出现过盈量过大导致的装配应力残留。齿宽的设计参考了通用蜗杆传动的设计规范,齿宽系数取0.75,既保证足够的啮合接触长度,又不会因为齿宽过大导致齿端的加工误差影响啮合精度,齿顶圆和齿根圆的过渡圆角做了加大处理,热处理时可以避免圆角处的淬火裂纹,同时啮合过程中能减少齿顶和蜗杆齿根的刮擦磨损。实际选型时需要注意,这类蜗轮的安装中心距必须和配对蜗杆严格匹配,中心距的偏差不能超过0.02mm,

  否则会出现齿面接触偏载,运行一段时间后就会出现单侧齿面的过度磨损,安装时的轴线交错角偏差要控制在3分以内,不然会导致啮合齿面的接触面积不足,额定承载能力会出现明显下降。齿部的加工通常采用滚齿后剃齿的工艺,齿面粗糙度控制在Ra1.6以下,和蜗杆啮合时的摩擦系数更低,长时间运行的温升更小,不会因为热膨胀导致啮合间隙消失出现卡滞。在自动化设备的分度转台应用里,这类蜗轮结构的传动间隙可以通过调整蜗杆的轴向位置来补偿,长期磨损后不需要更换整个蜗轮副,只需要微调蜗杆的安装位置就能恢复传动精度,维护成本比行星齿轮结构低很多。和普通圆柱齿轮传动相比,蜗轮蜗杆传动的运行噪音更低,因为啮合过程是渐进式的齿面接触,没有轮齿突然进入啮合的冲击声,

  在对噪音有要求的医疗设备、办公自动化设备里应用非常广泛。设计建模时需要注意,蜗轮的齿形是基于蜗杆的法向齿廓包络生成的,不能直接用普通斜齿轮的建模方式生成齿形,否则加工出来的蜗轮和蜗杆无法正常啮合,建模时需要先建立配对蜗杆的实体模型,通过布尔运算的包络方式生成蜗轮的齿槽形状,才能保证齿面的完全共轭。轮毂的端面设计了拆卸螺纹孔,后期维护拆卸时可以用螺栓顶出蜗轮,不会因为过盈配合导致拆卸时损坏轮毂或者输出轴,外圆的齿顶部分做了倒角处理,装配时可以引导蜗杆顺利进入啮合位置,避免装配时齿顶磕碰损坏齿面。
