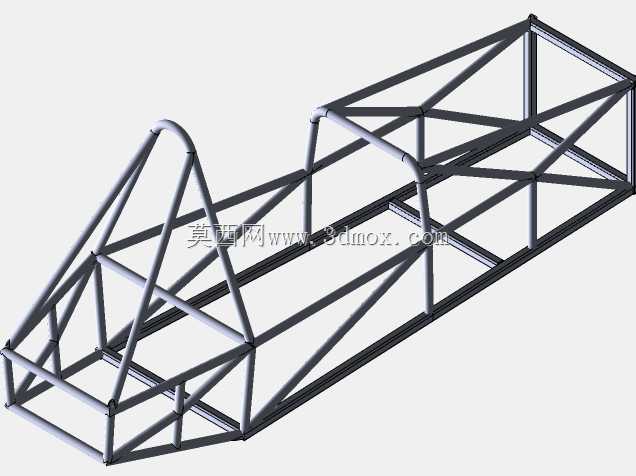

大学生方程式赛车钢管桁架底盘结构

　　这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的承载基体，核心作用是为整车所有子系统提供可靠的安装定位基准，同时在动态行驶过程中传递、缓冲各个方向的载荷，保障整车操控极限与结构安全。从实际赛事应用场景来看，这类底盘需要适配多种复杂工况：直线加速时的纵向载荷转移、高速过弯时的侧向倾覆力矩、颠簸路段的垂向冲击，甚至是碰撞场景下的吸能溃缩要求，都需要在桁架结构设计阶段做充分的力学考量。

　　设计思路上没有采用一体式承载车身方案，而是选择了空间钢管桁架结构，核心原因是这类结构的设计自由度更高，对于学生设计团队来说，加工门槛更低，不需要大型冲压、焊接模具，仅通过管材切割、弯管、定位焊接即可完成制作，同时结构的重量强度比更优，能在严格的赛事重量限制下实现更高的结构刚度。管材排布遵循力流传递最短原则，从前端防撞结构开始，主环、前环、侧边防撞结构的管材走向完全贴合载荷传递路径，避免出现力流突变的拐点，减少局部应力集中的风险。前端的锥形桁架区域，主要用于安装前悬架上下叉臂、转向机、制动总泵以及前防撞吸能结构，管材的交汇点严格对应悬架硬点位置，保证悬架受力可以直接通过节点传递到主桁架结构上，不会让单根管材承受额外的弯矩。

　　中部的驾驶舱区域是整个底盘的核心承载区，主环采用大管径高强度管材弯折成型，作为整车最高的受力结构，既承担翻滚时候的防护载荷，也为安全带安装点、座椅固定点提供足够的安装刚度；侧边防撞结构采用斜撑交叉排布，在侧面碰撞时可以通过多根管材的变形吸收冲击能量，避免驾驶舱出现过大的侵入量，保障驾驶员生存空间。驾驶舱底部的平面桁架，采用纵横加斜撑的排布方式，为电池、油箱、踏板总成提供平整的安装基面，同时承受驾驶员体重以及行驶过程中传来的垂向冲击。后部的桁架结构主要用于固定动力总成、差速器、后悬架安装点以及散热系统，后悬的硬点位置同样做了节点加强，通过多根斜撑将动力输出的反扭矩、后悬架的冲击载荷分散传递到主桁架上，避免局部应力过大导致焊缝开裂。

　　从安装边界来看，整个底盘的宽度控制在赛事规则允许的轮距范围内，前端桁架的高度预留了前悬跳动的缓冲空间，不会在悬架全行程压缩时出现运动干涉；驾驶舱的内部尺寸严格适配人体工程学要求，满足不同身高驾驶员的乘坐空间，同时预留了方向盘、换挡机构、踏板的调节余量；后部的动力舱尺寸可以适配不同排量的单缸或多缸发动机，以及对应的传动系统布局，不需要对主桁架做大的修改即可完成动力单元的适配。所有管材的连接节点都采用相贯线切割处理，保证管材之间的贴合面积足够大，提升焊接强度，关键受力节点还额外增加了加强筋片，避免长期交变载荷下出现焊缝疲劳开裂。

　　实际使用过程中，这类桁架底盘的维护便利性也更好，要是出现局部管材变形损坏，只需要切割更换对应段的管材即可，不需要整体报废车架，对于赛事场景下的快速维修非常友好。结构设计阶段已经提前预留了各个系统的安装孔位，包括线束固定点、管路固定点、车身覆盖件安装点，后续总装时不需要在主结构上额外钻孔，避免破坏管材的结构强度。整个桁架的重心高度经过反复优化，通过调整管材的排布位置，将整体重心控制在靠近整车质心的区域，减少整车的转动惯量，提升过弯时的响应速度。
