汽车传动系统十字轴式万向节结构

　　在前置后驱、四驱车型的底盘传动布局中，十字轴式万向节是解决动力传递轴线偏角问题的核心部件，它被布置在变速器输出端与驱动桥主减速器输入端之间的传动轴段上，部分转向驱动桥的半轴段也会采用同类结构，用来补偿车辆行驶过程中悬架跳动带来的轴间夹角变化、以及安装过程中产生的轴线同轴度误差，避免动力传递过程中出现卡滞、扭转冲击过大的问题。

　　从实际功能特性来看，这类万向节属于刚性万向节范畴，依靠十字轴上的四个轴颈与两侧万向节叉的轴承配合，实现两轴之间最大可达15°-20°的夹角传动，相比球笼式等速万向节，它的结构强度更高、承载扭矩更大，更适合商用车、硬派越野车型的大扭矩传递场景。工作过程中，单个十字轴万向节存在不等速传动特性，也就是当主动轴以恒定角速度旋转时，从动轴会出现周期性的转速波动，这种波动会带来传动系的扭转振动，因此实际装车时通常会采用双万向节配对布置的方式，通过保证中间传动轴两端的万向节叉处于同一平面、且两万向节的夹角相等的设计，来实现等速传动的效果。

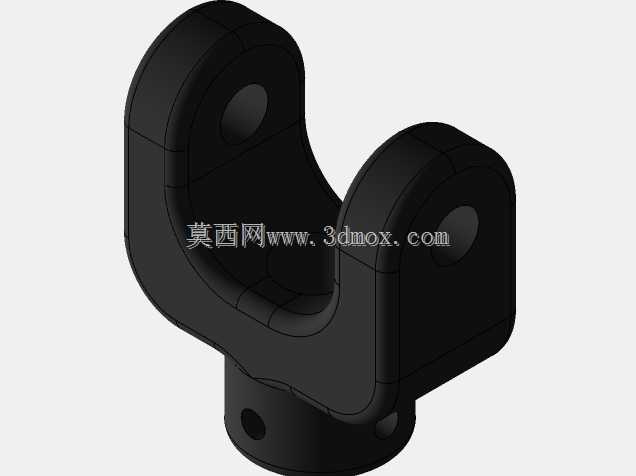

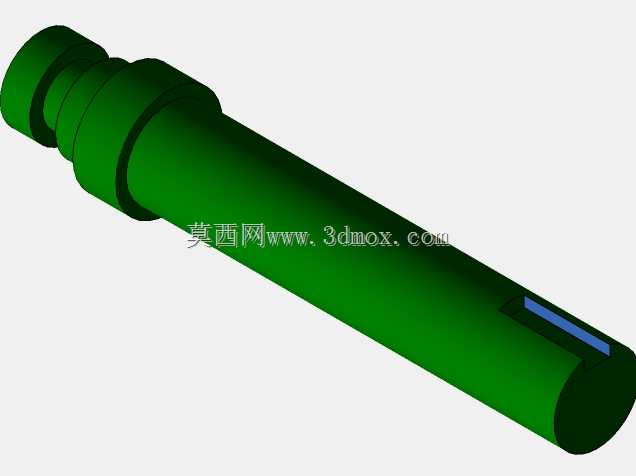

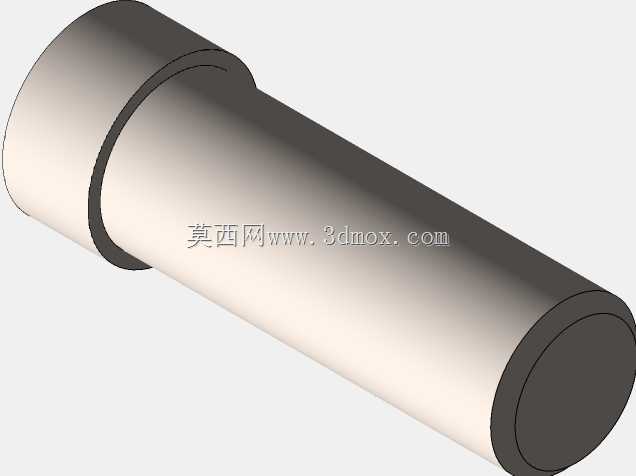

　　建模过程中需要重点关注几个核心尺寸边界：首先是十字轴的轴颈直径与有效配合长度，这部分尺寸直接决定了万向节的承载能力，轴颈与滚针轴承的配合间隙需要控制在0.02-0.04mm区间，间隙过大会导致传动冲击异响，间隙过小则会出现转动卡滞、润滑脂无法有效形成油膜的问题。其次是万向节叉的开口宽度与耳孔同轴度，两侧耳孔的同轴度公差需要控制在0.01mm以内，否则十字轴装配后会出现别劲现象，加速轴承磨损。另外，传动轴与万向节叉的连接段采用了阶梯轴设计，轴端的黄色环带是传动轴的动平衡标记区，实际生产中完成万向节装配后，整根传动轴需要做动平衡测试，不平衡量需要控制在允许范围内，避免高速旋转时出现整车抖动的问题。

　　从安装适配的角度来说，这类万向节的连接法兰尺寸需要与匹配的变速器输出法兰、主减速器输入法兰完全对应，法兰上的连接螺栓孔分布圆直径、螺栓孔径都有严格的尺寸要求，安装时螺栓需要按照规定扭矩对角拧紧，避免法兰面受力不均出现传动抖动。万向节的十字轴上设计有注油嘴，日常维护时可以通过注油嘴注入锂基润滑脂，润滑滚针轴承的配合面，延长部件使用寿命，轴承端部的油封结构可以防止润滑脂泄漏，同时阻挡外界的泥沙、灰尘进入轴承配合面，避免磨粒磨损。

　　在非汽车领域的应用场景中，这类万向节也被广泛用在工业设备的传动轴系中，比如机床的进给传动链、输送机的动力传递段、工程机械的工作装置传动部位，只要存在两轴轴线不共线、工作过程中轴线夹角会发生动态变化的动力传递场景，都可以通过选配对应规格的十字轴万向节来实现稳定的扭矩传递。选型时需要重点核算三个核心参数：一是需要传递的额定扭矩，要保证万向节的额定承载扭矩大于实际工作最大扭矩的1.5倍，避免冲击载荷下出现十字轴断裂、万向节叉变形的问题；二是工作过程中的最大轴间夹角，不能超过万向节允许的最大夹角范围，否则会大幅缩短轴承使用寿命；三是连接端的尺寸匹配性，包括轴径、连接方式、法兰尺寸等，保证能够直接适配现有设备的安装接口，不需要额外做转接改造。

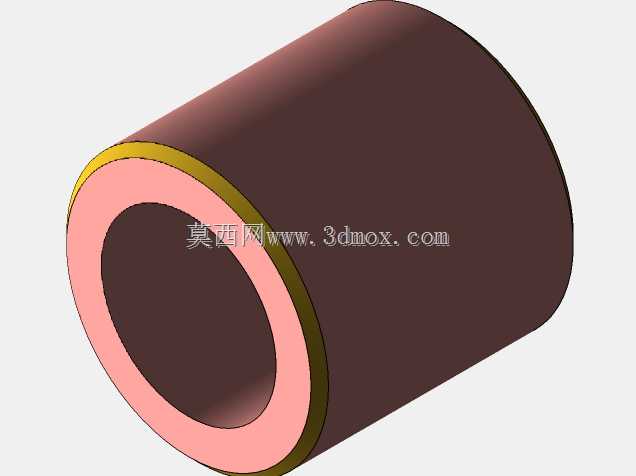

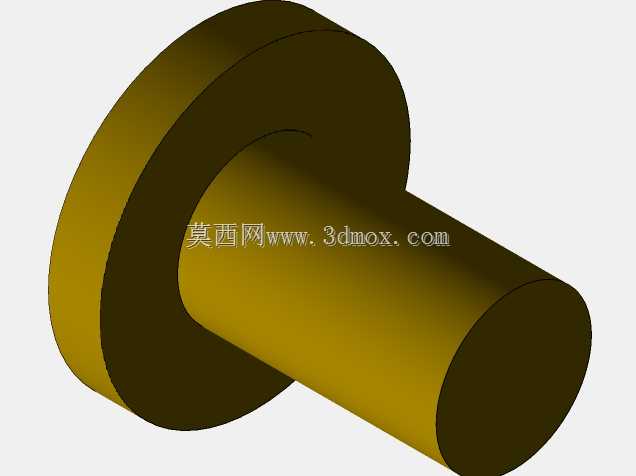

　　建模时还原的结构细节还包括万向节叉上的轴承定位卡簧槽，卡簧嵌入槽内后可以限制滚针轴承的轴向窜动，防止轴承在工作过程中从耳孔中脱出；十字轴的中心油道可以将注油嘴注入的润滑脂导流到四个轴颈的配合面，保证每个轴承都能得到充分润滑；传动轴表面的粗糙度需要控制在Ra1.6以下，降低高速旋转时的风阻，同时也能避免应力集中，提升轴的抗疲劳强度。
