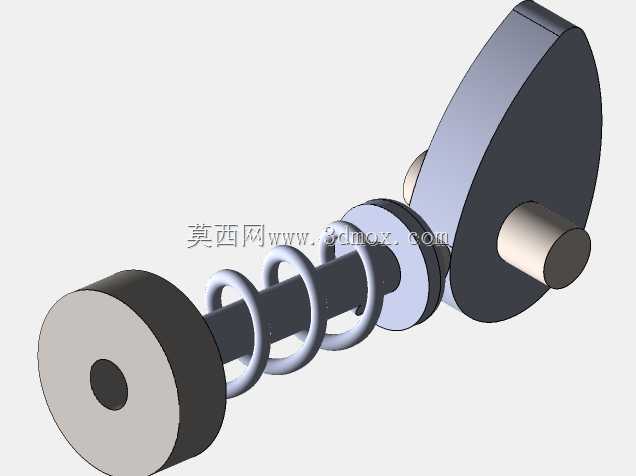

这套盘形凸轮传动组件,核心功能是将输入轴的连续旋转运动,转化为从动件沿轴向的规律往复直线运动,是机械式时序控制、行程触发类机构里的核心执行单元。从实际应用场景来看,这类结构最早大量应用在机电式时序控制器中,比如老式波轮洗衣机的程序控制总成,就是通过多组不同轮廓的凸轮叠装,按预设时序触发不同触点的通断,完成进水、洗涤、漂洗、脱水的全流程动作切换;在自动化生产线的工位分度、送料节拍控制结构中,这类带弹簧复位的凸轮机构也十分常见,相比气缸、电缸等电控执行元件,纯机械结构的凸轮传动抗干扰能力更强,在强电磁干扰、高湿高粉尘的恶劣工况下,不会出现信号丢步、误动作的问题,运行可靠性远高于同行程的电控执行组件。

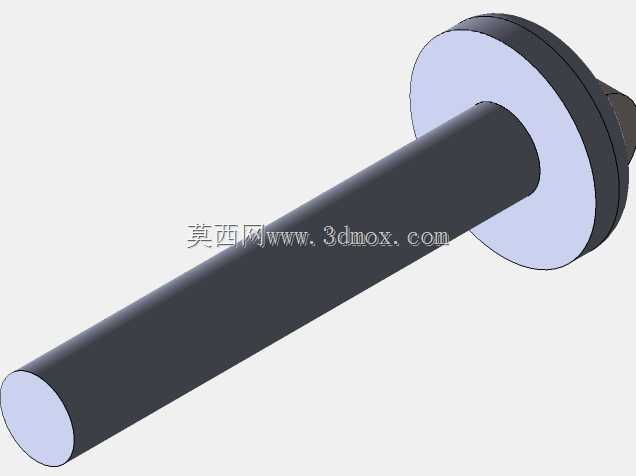

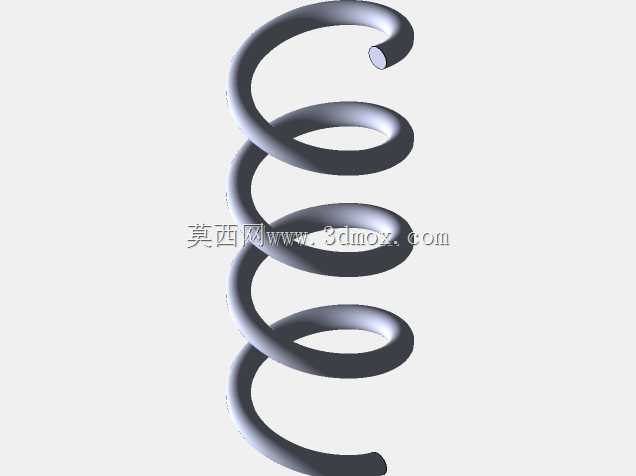

从结构功能特性来看,这套组件采用了最经典的力锁合复位设计,即依靠套在从动杆上的圆柱螺旋压缩弹簧提供持续的压紧力,保证从动件端部的滚轮(本模型中为简化结构采用了平端面接触结构,实际量产版本会在从动件接触端加装滚针轴承降低摩擦磨损)始终贴合凸轮的轮廓曲面,不会因为凸轮转速波动、从动件惯性力出现脱离轮廓的飞边现象,传动的时序精度可以稳定控制在0.1度转角范围内。凸轮本身采用盘形偏心轮廓设计,轮廓曲线由基圆段、升程段、远休止段、回程段四段组成:基圆段对应从动件的初始静止位置,此时弹簧处于预压缩状态,预紧力通常设置为从动件最大工作载荷的1.2-1.5倍,避免机构启动瞬间出现冲击;升程段根据从动件的运动需求设计,若需要等速运动则采用阿基米德螺旋线轮廓,若需要降低冲击则采用正弦加速度曲线,适配不同的工况载荷需求;远休止段对应从动件到达最大行程后的保持阶段,用于完成对应的触发、压紧、工位停留等工艺动作;回程段则控制从动件在弹簧力作用下复位的速度,避免回程速度过快造成刚性撞击。
从设计思路层面拆解,这套结构的核心设计要点集中在三个维度:首先是凸轮轮廓的曲线精度,轮廓的形位公差直接决定从动件的运动规律是否符合设计预期,建模时需要先根据从动件的行程-转角对应关系,逐点计算轮廓坐标,再通过样条曲线拟合生成连续曲面,避免出现折线拐点造成运动卡滞;其次是弹簧的参数匹配,弹簧的刚度、预压缩量、最大压缩量需要和凸轮升程、从动件工作载荷、机构最高运行转速匹配,刚度过大会造成凸轮与从动件接触压力过高,加剧接触面磨损,刚度过小则会导致高速运转时从动件脱离凸轮轮廓,出现传动失效;第三是安装边界的尺寸匹配,凸轮的内孔直径需要和输入轴的轴径采用过渡配合,通过键连接传递扭矩,从动杆的导向段需要和安装支架上的导向套采用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证从动件滑动顺畅,又避免出现径向晃动影响传动精度。

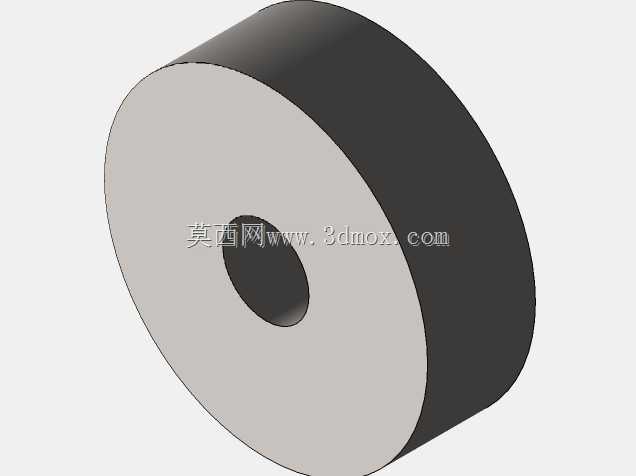

从安装边界与尺寸适配角度来看,这套组件的轴向安装尺寸由凸轮厚度、弹簧安装长度、从动件行程、两端固定挡片的厚度共同决定,径向安装尺寸则由凸轮的最大回转半径决定,设计安装支架时需要在凸轮轮廓外侧预留至少5mm的安全间隙,避免运转过程中凸轮与周边结构发生刮碰。输入轴的支撑端需要加装深沟球轴承,降低旋转阻力,从动杆的外露端可以根据实际使用需求加装触发撞块、触点拨片或者执行压头,适配不同的功能场景。在日常维护层面,这类结构的易损点主要是凸轮与从动件的接触端面、弹簧的疲劳失效,通常在连续运转8000小时后需要检查接触面的磨损量,若磨损量超过0.1mm则需要更换对应零件,弹簧若出现永久变形也需要及时更换,避免复位力不足影响传动精度。相比槽凸轮等形锁合结构,这种弹簧复位的盘形凸轮结构加工难度更低,轮廓曲面可以通过数控铣床一次加工成型,不需要加工封闭的凸轮槽,制造成本比同规格的槽凸轮低40%左右,适合大批量应用在对成本敏感、载荷中等的通用机械传动场景中。
