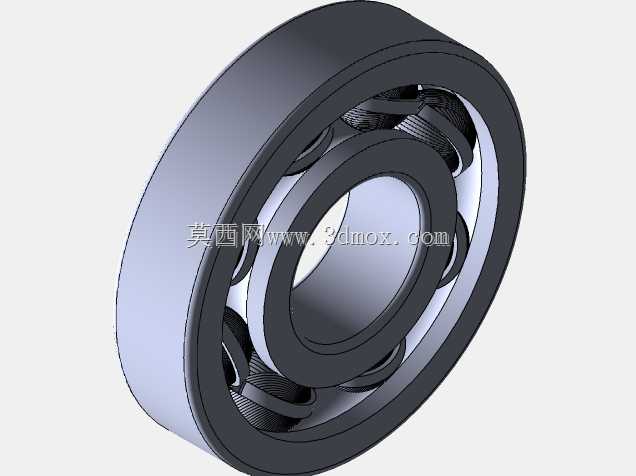

深沟球滚动轴承三维结构设计模型

　　在各类旋转类机械设备的结构设计中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动端、精密仪器旋转机构，几乎所有存在连续回转运动的结构节点，都能见到这类部件的应用。这类轴承的核心作用，是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在较低水平，同时承担径向载荷与一定比例的双向轴向载荷，避免轴系在运转过程中出现径向跳动或轴向窜动，保证整个传动链路的运转精度与稳定性。

　　从结构设计逻辑来看，这款滚珠轴承采用经典的双座圈搭配滚动体的结构形式，包含内圈、外圈、滚动钢球、保持架四个核心组成部分。内圈通常与旋转轴采用过盈配合随轴同步转动，内圈外侧加工有与钢球曲率匹配的弧形滚道，为钢球提供连续的滚动接触面；外圈一般与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用，内侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的滚动循环空间。钢球作为核心的滚动传力元件，均匀分布在内外圈滚道之间，将传统滑动摩擦副的面接触滑动转化为点接触的滚动摩擦，大幅降低运转过程中的摩擦损耗与温升。保持架的设计则是为了将每一颗钢球均匀分隔开，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导钢球在滚道内有序循环，保证载荷在各钢球之间均匀分配，避免局部应力集中导致的部件提前失效。

　　在实际选型与安装适配过程中，需要重点关注轴承的几个核心边界尺寸：首先是内圈内径，该尺寸直接决定了适配轴径的大小，安装时需要根据轴的公差配合要求控制轴颈的加工精度，避免过盈量过大导致内圈涨变形、滚道精度受损，或是过盈量不足导致内圈与轴之间出现相对滑动的跑圈问题；其次是外圈外径，该尺寸需要与轴承座的安装孔位匹配，根据应用场景的载荷特性、装拆需求选择合适的配合公差，对于需要经常拆装维护的场景可选择较松的过渡配合，对于重载、冲击载荷较大的场景则需要适当提高配合的过盈量，避免外圈在座孔内出现转动磨损座孔。另外轴承的整体宽度尺寸也需要重点核对，该尺寸决定了轴承在轴向上的安装空间，设计轴系的定位结构时，需要预留对应的轴向空间，同时考虑轴承运转过程中热胀冷缩的轴向位移余量，避免轴系受热伸长后轴承被轴向卡死导致的急剧磨损。

　　从实际使用的功能特性来看，这类滚珠轴承相比滑动轴承结构，启动摩擦阻力更小，运转过程中的摩擦系数波动范围小，在中低速、中等载荷的工况下能保持非常稳定的运转状态，同时维护成本更低，不需要持续加注润滑脂就能维持较长时间的正常运转，标准化程度高，互换性强，在常规工况下不需要单独定制，直接选用对应规格的标准件即可满足使用需求。当然在设计选型时也需要注意这类轴承的载荷特性边界，由于钢球与滚道之间是点接触形式，接触应力集中在较小的接触面上，其承载能力相比线接触的滚子轴承更低，不适用于重载、强冲击的工况场景，同时在安装过程中要注意控制安装同轴度，如果轴与轴承座孔的同轴度偏差过大，会导致钢球在滚道内出现偏载，局部接触应力骤增，大幅缩短轴承的使用寿命，严重时甚至会出现保持架断裂、钢球碎裂的失效问题。

　　建模过程中需要重点还原滚道的曲率参数、钢球的直径与数量匹配关系、保持架的兜孔结构，这些细节直接影响后续对轴承进行装配干涉检查、运动仿真的准确性，如果滚道曲率建模偏差过大，会导致仿真过程中钢球与滚道出现干涉或者间隙过大的问题，无法真实模拟轴承的实际运转状态。同时建模时需要还原各部件之间的装配间隙，包括钢球与滚道之间的径向游隙、保持架与钢球之间的活动间隙，这些间隙是保证轴承正常运转的必要空间，不能将所有部件都建模为完全零间隙的贴合状态，否则会与实际工程情况存在偏差，无法为后续的结构设计提供准确的参考依据。
