层叠式多工位传感器安装固定支架结构

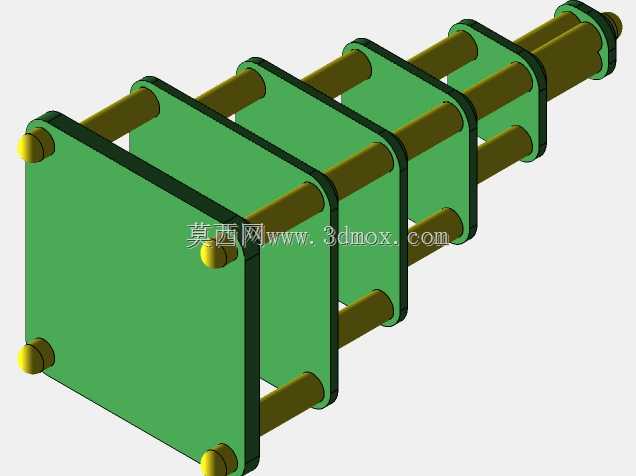

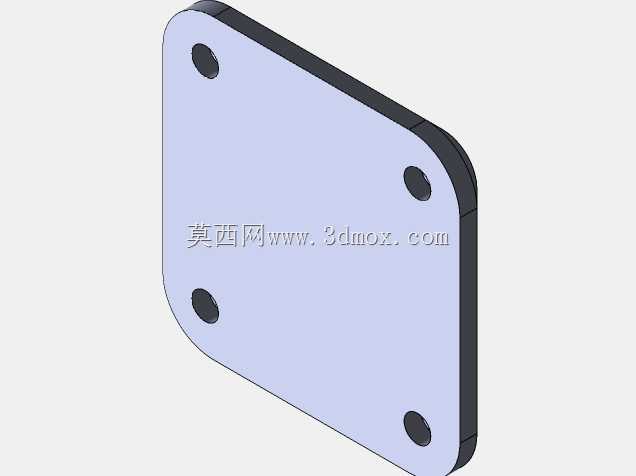

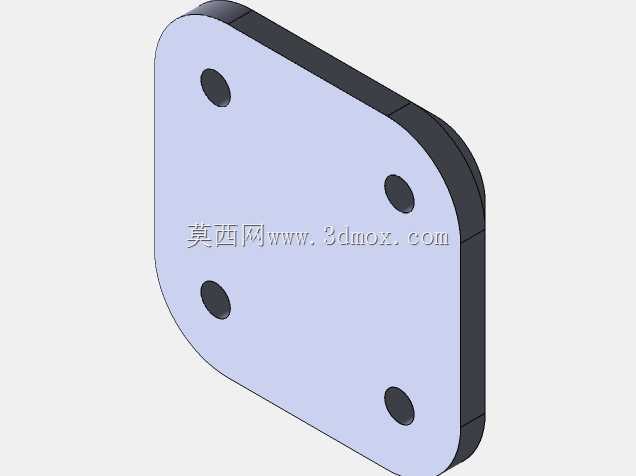

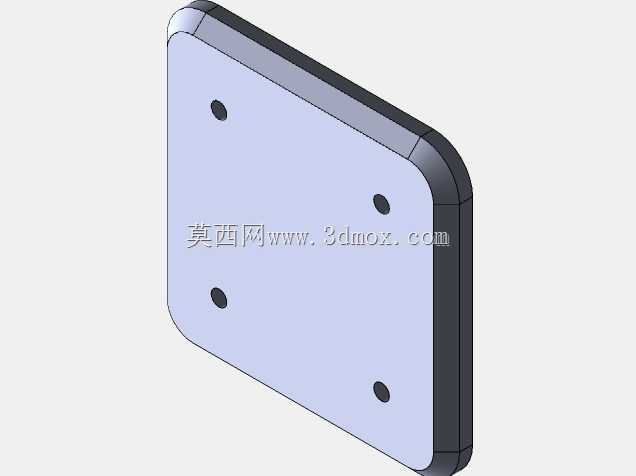

　　在工业传感检测工位的布局设计中，这类层叠式支架主要解决多组同规格传感器并排安装时的空间排布、定位精度与拆装维护便利性问题，常见于自动化生产线的多通道检测工位、实验台多参数同步采集架体、流体管路多节点传感监测单元的固定场景，能够在有限的安装空间内实现多组传感元件的有序排布，避免线缆缠绕、安装干涉，同时保证各传感单元的安装基准统一，降低现场调试的对位工作量。从结构功能来看，该支架采用穿杆式层叠锁紧设计，四根平行布置的导向支撑杆贯穿所有层板，两端通过端部锁紧件实现整体框架的刚性固定，每一块绿色安装板都可作为独立的传感器安装基面，板体四个角预留的穿杆孔与支撑杆间隙配合，可根据待安装传感器的外形尺寸、接线空间需求灵活调整相邻层板之间的间距，

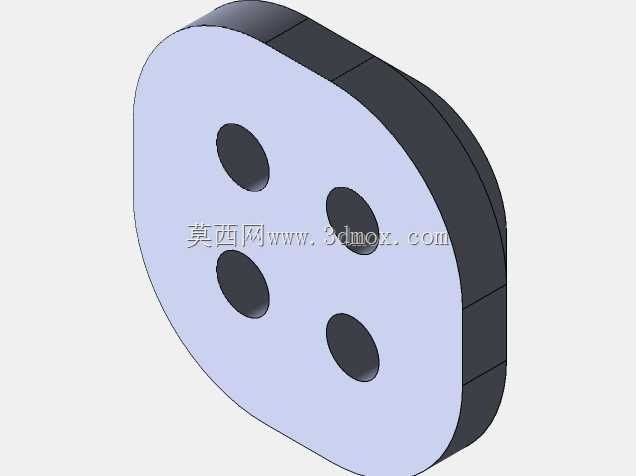

　　适配不同厚度、不同接线方向的传感元件安装，无需重新加工架体，适配性较强。设计过程中优先考虑了安装基准的一致性，所有层板的安装平面均与支撑杆轴线保持垂直，端部的安装法兰面作为整个支架与设备基体的连接基准，法兰面预留的四个安装孔位可直接通过螺栓固定在设备立面、安装基座或者检测台架上，安装后所有层板的平面度偏差可控制在机械安装允许的公差范围内，避免因架体倾斜导致传感器检测角度偏移，影响检测数据准确性。从安装边界来看，架体整体为长方体框架结构，横向宽度由端部法兰的外形尺寸决定，纵向长度可根据实际需要的安装工位数量增减层板数量、调整支撑杆长度，单块安装板的有效安装区域为板体中间的平整区域，

　　可根据传感器的安装孔位在板面上加工对应的螺纹孔或者过孔，板体边缘与支撑杆之间保留足够的扳手操作空间，方便在架体组装完成后从侧面进行传感器的固定螺丝锁紧操作，不需要完全拆解架体就能完成单个传感器的更换维护。支撑杆采用等直径圆杆设计，既起到层板的导向定位作用，又承担整个架体的抗弯载荷，当架体水平安装或者垂向安装时，四根支撑杆均匀承受层板与传感器的重量，避免单根杆件受力过大产生形变，端部的锁紧件采用圆头压紧结构，既能够锁紧两端的层板防止窜动，圆头外形也能避免安装调试过程中尖锐边角划伤操作人员或者磕碰周边线缆。在实际应用中，这类支架还可根据使用场景调整层板的材质，比如在有防腐需求的工况下可采用工程塑料层板搭配不锈钢支撑杆，

　　在重载传感单元安装场景下可更换为金属层板与高强度钢质支撑杆，穿杆式的结构不需要复杂的焊接或者铆接工序，所有零件均可拆卸，方便运输存储，现场组装仅需要锁紧两端的紧固件即可完成架体拼装，不需要专用工装，大幅降低现场安装的工时消耗。设计时还考虑了线缆排布的空间，相邻层板之间的间隙除了容纳传感器本体之外，预留的空间可用于传感器线缆的走线，线缆可沿着支撑杆方向规整绑扎，避免线缆散乱在检测区域影响设备运行，也方便后续故障排查时快速梳理线路走向。层板的方形结构相比圆形安装板拥有更高的平面利用率，同尺寸下可布置更多的安装孔位，适配更多不同安装规格的传感器，四个角的穿杆位置不占用中间的有效安装区域，能够最大化利用板体的安装空间，在多传感器同步检测的工位上，这种结构相比单个独立支架分别安装的方式，可减少60%以上的基体安装孔位加工量，同时保证所有传感器的相对位置精度，避免多个独立支架安装时的位置累积误差，提升多传感单元的检测协同性。
