槽型光电安装基座结构设计

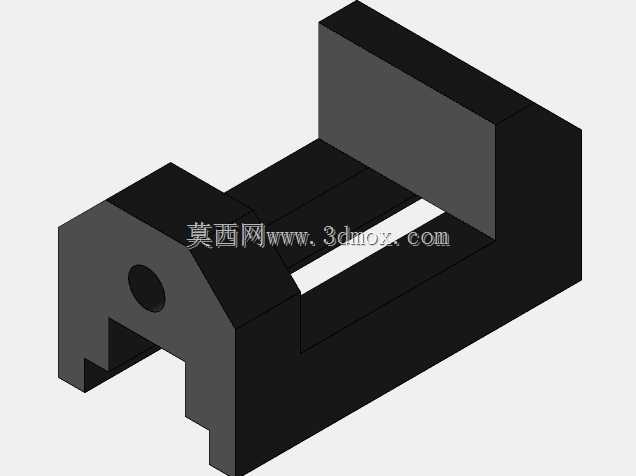

　　在自动化产线的位置检测工位、小型设备的行程限位点位、非标工装的到位确认环节，这类槽型安装基座是配套光电传感元件的核心承载构件，日常接触的设备里，从皮带线的工件到位检测、滑台的行程硬限位前的软触发，到小型装配工位的零件有无判断，都能见到这类结构的实际应用。从结构本身来看，整体采用U型槽式的主体构型，两侧立板形成的槽腔预留了足够的光路穿行空间，前端的圆形通孔是传感元件的发射端安装位，对应另一侧的立板位置预留接收端的贴合安装面，保证光路能够无遮挡地在槽腔内完成对射，不会因为安装偏差出现光轴偏移的问题。底部的钩型卡槽是整个结构的安装核心，这个结构直接适配工业铝型材的标准槽宽，不需要额外加工安装孔，只需要顺着型材槽道滑入到指定位置，

　　拧紧侧面的紧定螺钉就能完成固定，在现场调试的时候，能够沿着型材方向任意调整检测位置，不需要重新打孔攻丝，大幅缩短产线调试的周期。设计这类结构的时候，首先要考虑的是安装边界的适配性，底部卡槽的尺寸严格匹配常用的2020、3030工业铝型材的槽口参数，槽的深度控制在8mm，保证卡入型材后不会出现横向窜动，同时预留0.2mm的间隙公差，避免因为型材的生产公差导致结构无法顺利卡入。两侧立板的间距控制在15mm，这个宽度刚好适配常用的槽型光电开关的检测槽宽需求，既不会因为槽宽过大导致外部杂光进入干扰检测信号，也不会因为槽宽过小限制被检测物体的穿行空间，像产线上常用的M3螺丝、薄型金属挡片、小型塑料工件都能顺利从槽内穿过，触发光电信号。

　　前端的安装孔采用H7的公差等级，和光电发射端的外壳形成过渡配合，装配的时候只需要将元件压入孔位，不需要额外打胶固定，后期维护更换元件的时候也能快速拆卸，不会损伤基座本身。立板的厚度设置为5mm，这个厚度是经过受力校核的，正常使用场景下，即使受到产线振动、工件意外剐蹭，也不会出现立板变形导致光轴偏移的问题，同时不会因为壁厚过大造成整体结构笨重，占用过多的安装空间。整体结构的边角都做了C1的倒角处理，一方面是避免安装调试的时候锋利边角划伤操作人员，另一方面也能减少应力集中，在注塑或者铣削加工的时候，不会因为尖角位置出现应力开裂的问题。槽腔内部的底面做了0.5mm的凸起台阶，这个台阶的作用是承托被检测的挡片，避免挡片下垂刮蹭到基座底面，

　　长期磨损产生的碎屑堆积在槽腔内遮挡光路，造成检测信号误触发。在实际选型应用的时候，需要注意这个基座的安装高度，整体高度控制在32mm，安装到铝型材上之后，槽腔的中心高度距离型材安装面为20mm，刚好和多数小型滑台的运动挡片高度匹配，不需要额外增加垫高块调整高度。如果应用在有切削液、粉尘的加工工位，只需要在立板外侧加装透明的亚克力防护挡板，就能避免杂物进入槽腔，不需要重新设计整个基座结构，适配性很强。这类结构的设计不需要追求复杂的外形，所有的尺寸都是围绕实际安装、检测的需求来设定，每一处的结构特征都有对应的工程用途，没有多余的冗余设计，既能够满足传感元件的安装定位需求，也能兼顾现场安装调试的便捷性，在小型自动化设备的传感安装场景里，这类结构的通用性很强，只需要调整局部的安装孔尺寸、槽宽参数，就能适配不同型号的对射式、槽型光电传感元件，不需要重新设计整体构型。
