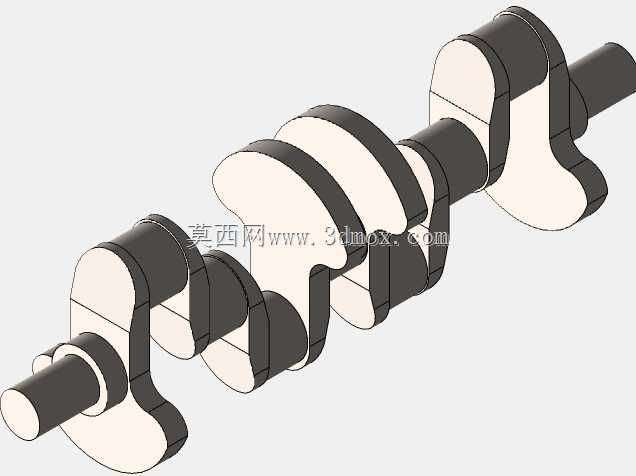

内燃机用多缸锻钢曲轴结构三维建模

　　在往复式内燃机的动力传递链路中，曲轴是承担运动形式转换的核心承载构件，其建模精度直接影响后续整机动力学仿真、装配干涉检查以及零部件加工工艺的编制合理性。从实际装机场景来看，这类多缸曲轴普遍适配直列四缸乘用车汽油机、小排量柴油机，也可经过尺寸缩放调整后用于通用动力机械、小型工程机械的内燃动力单元，安装时需要与缸体主轴承座、连杆大头轴瓦、前后端油封、正时链轮/带轮、飞轮组件形成完整的配合副，任何一处轴颈的形位公差偏差都会直接引发整机振动超标、轴瓦偏磨甚至动力输出中断的故障。

　　建模过程中首先要明确各段轴颈的尺寸边界：主轴颈作为曲轴在缸体上的旋转支撑基准，同轴度公差需要控制在0.02mm以内，各段主轴颈的直径保持一致，方便与标准轴瓦选配安装，轴颈表面需要预留高频淬火层的建模厚度，匹配实际加工中表面硬度提升的工艺要求；连杆轴颈（也称曲柄销）的轴线与主轴颈轴线存在固定偏心距，这个偏心距直接决定了活塞的行程长度，是决定发动机排量的核心参数之一，建模时需要严格保证各缸连杆轴颈的相位角差，直列四缸机型的相邻做功缸曲柄相位差为180度，保证点火顺序下的动力输出平顺性。

　　从结构功能设计来看，曲轴的曲柄臂连接主轴颈与连杆轴颈，部分机型会在曲柄臂上设计平衡重结构，也就是模型上扇形的凸出部分，平衡重的作用是抵消连杆轴颈、连杆大头随曲轴旋转时产生的离心惯性力，以及活塞往复运动产生的一阶、二阶往复惯性力，降低整机运转时的振动幅值，建模时平衡重的形心位置需要经过动平衡计算匹配，避免后续实际生产中需要去除过多材料完成动平衡校正。曲轴的轴向定位依靠中间主轴颈位置的止推片实现，建模时需要在对应主轴颈两侧预留止推片的安装间隙，保证曲轴受热膨胀时不会出现轴向窜动超标的问题。

　　曲轴的前端一般设计有键槽结构，用于安装正时齿轮、皮带轮以驱动配气机构、水泵、发电机等附件，后端则设计有法兰盘结构，通过螺栓与飞轮连接，将动力输出到离合器或者变速器输入端，建模时需要注意前后端密封面的粗糙度要求，与油封配合的轴段表面不能有建模特征的棱角，避免划伤油封唇口造成漏油故障。材料选择上这类曲轴普遍采用模锻钢坯加工，相比铸铁曲轴拥有更高的疲劳强度，能够承受更高的爆发压力，适配增压机型的动力输出需求，建模时可以在圆角位置做强化处理的特征示意，对应实际工艺中的圆角滚压工序，提升轴颈与曲柄臂连接位置的抗疲劳性能。

　　在装配验证层面，建模完成后需要逐一检查各连杆轴颈与连杆大头的运动间隙，确认曲轴旋转到上下止点位置时，连杆不会与缸体下部、曲柄臂发生运动干涉，同时要核对主轴承盖安装后，曲轴的旋转自由度无卡滞，各润滑油道的连通路径正确——曲轴内部设计有贯通的油道孔，将主轴承道的压力润滑油引导到各连杆轴颈位置，为连杆轴瓦提供润滑与冷却，油道的倾斜角度、孔口倒角都需要在建模中准确体现，避免后续加工时出现油道错位、润滑油供应中断的问题。对于结构设计从业者来说，这类曲轴的建模不能只做外形的曲面描摹，必须结合实际装机的配合要求、工艺实现路径、受力工况来还原每一处细节特征，才能让三维模型真正用于后续的工程计算、工艺编制与装配指导，而不是仅作为外观展示使用。
