汽车发动机活塞连杆组结构三维造型

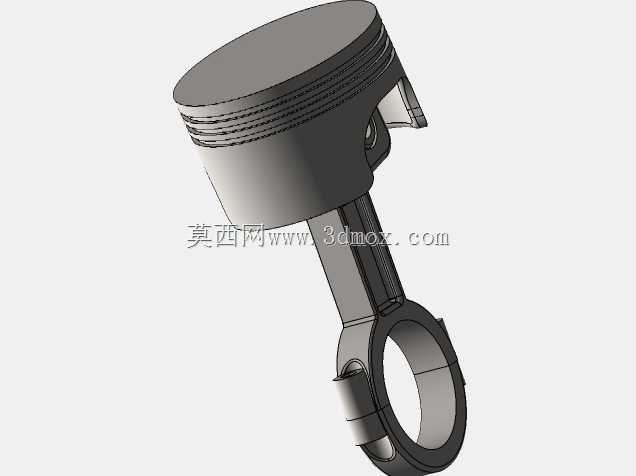

　　在往复式动力机械的核心做功单元里，活塞连杆组是连接燃烧腔与曲轴输出端的核心运动部件，这套三维结构完整还原了车用内燃机活塞组件的装配关系与细节特征，覆盖了从活塞头部密封环带到连杆大头剖分式轴承座的全部结构。从实际装机场景来看，这套组件既适配四冲程汽油机的高转速往复工况，也可作为往复泵、活塞式压缩机的运动部件参考，不同应用场景下的受力边界差异，直接决定了结构细节的设计取向。

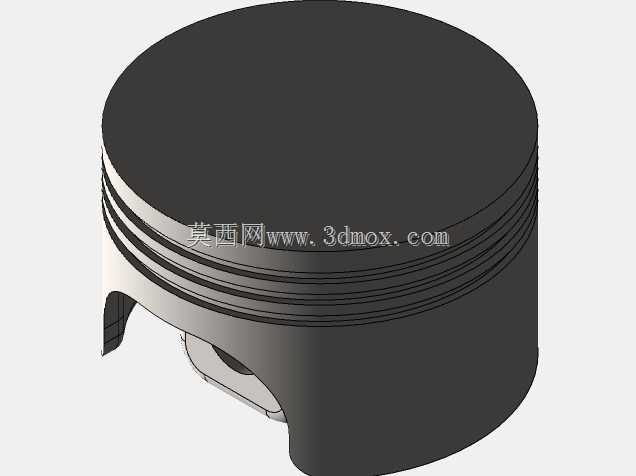

　　先从活塞头部的结构说起，顶部的凹坑造型是配合燃烧室形状设计的，不同排量、压缩比的机型会调整凹坑深度与边缘倒角，用来控制混合气涡流形态，保证燃烧效率。头部的多道环槽结构，最上方两道是气环安装位，最下方是油环安装位，环槽的宽度、深度公差直接决定了密封性能，气环负责封闭燃烧腔的高压燃气，避免做功冲程压力下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。环槽之间的岸部高度需要匹配热膨胀余量，因为活塞头部直接接触高温燃气，工作温度远高于裙部，设计时要预留足够的热膨胀间隙，避免高温下活塞卡滞在气缸套内。

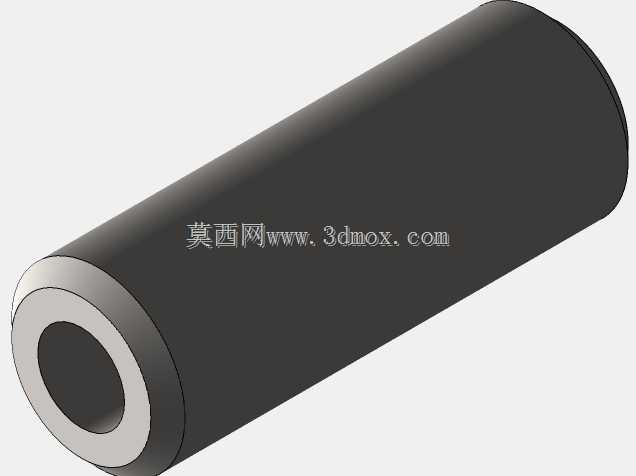

　　活塞销座的位置设置在活塞裙部上方，采用全浮式活塞销的安装结构，销座两侧的卡环槽用来限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁。活塞裙部的型线不是正圆形，而是设计成椭圆形态，长轴垂直于活塞销轴线方向，这是因为活塞在侧压力作用下，销座方向的金属量多，热膨胀量更大，椭圆型线可以补偿热变形，保证工作状态下裙部和气缸壁的配合间隙均匀，避免拉缸故障。裙部表面的细微纹理设计，是为了存贮少量润滑油，改善往复运动过程中的润滑条件，降低摩擦损耗。

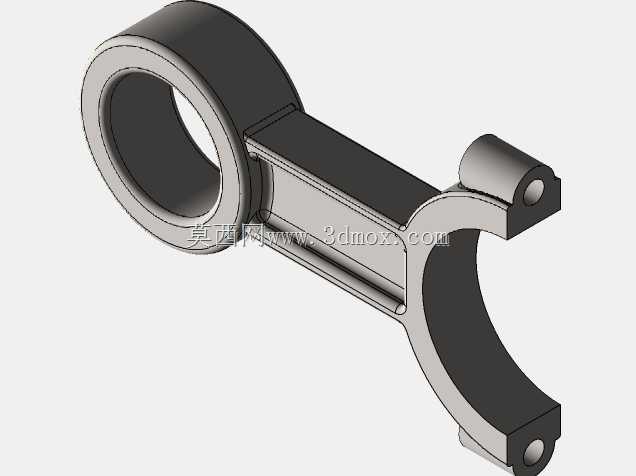

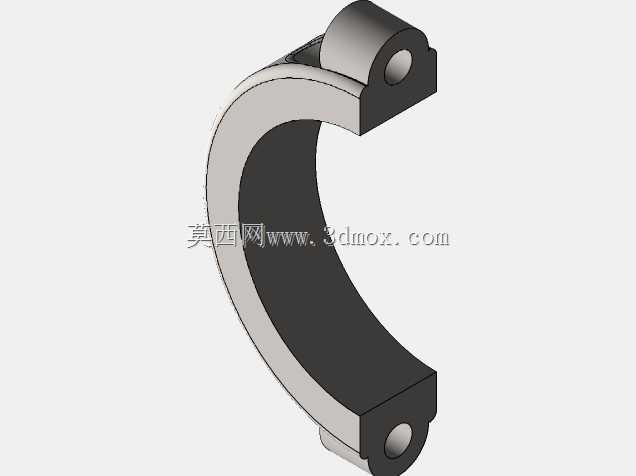

　　连接活塞和曲轴的连杆部分，采用的是工字形截面杆身，这种截面结构可以在满足强度、刚度要求的前提下，尽可能降低连杆的往复运动质量，减少高转速下的惯性力载荷。连杆小头端压入有青铜衬套，和活塞销形成转动配合，衬套上的油孔用来引入润滑油，润滑活塞销和衬套的摩擦面。连杆大头采用剖分式结构，和连杆盖通过连杆螺栓定位紧固，剖分面设计成斜切口形式，是为了减小大头的横向尺寸，方便装配时从气缸套内穿过，连杆大头内孔安装有轴瓦，轴瓦表面的减摩合金层可以降低曲轴曲柄销的磨损，轴瓦上的定位凸键用来防止轴瓦在孔内转动，油槽结构则负责输送润滑油，保证摩擦副的润滑可靠。

　　从安装边界来看，活塞的外径尺寸需要和对应气缸的内径匹配，配合间隙根据不同材质、不同工况设定在零点零几毫米的量级，连杆大小头的中心距直接决定了曲柄连杆机构的冲程参数，和曲轴的曲柄半径共同决定活塞的往复运动行程，这一参数直接影响发动机的排量大小。连杆大头的孔径尺寸需要和对应曲轴的曲柄销直径匹配，螺栓的预紧力矩有严格的设计要求，既要保证结合面的压紧力足够，避免工作中连杆盖松动，又要避免螺栓过载屈服。

　　在实际工程应用中，这类活塞连杆组件的设计需要反复校核往复惯性力、侧压力、燃烧爆发压力的复合载荷，不同部位的材质选择也有区分，活塞一般采用铝合金材质来降低重量、提升导热性能，连杆则采用合金钢锻造来保证高强度，轴瓦、衬套采用多层减摩材料来提升耐磨性能。这套三维模型完整还原了各个零件的装配关系，包括活塞环的开口间隙位置、连杆螺栓的装配位置、活塞销的限位结构，不管是做机构运动仿真，还是做零部件的结构优化参考，都能直观呈现各部分的结构逻辑，帮助设计人员快速理解曲柄连杆机构的运动传递路径，理清不同结构细节对应的功能需求，避免设计中出现配合干涉、强度不足、热变形卡滞等常见问题。在做选型匹配时，只需要确认气缸直径、活塞行程、曲柄销直径这几个核心安装尺寸，就能判断组件是否适配对应的机型，同时还要结合额定转速、爆发压力等工况参数，校核零件的强度储备是否满足使用要求。
