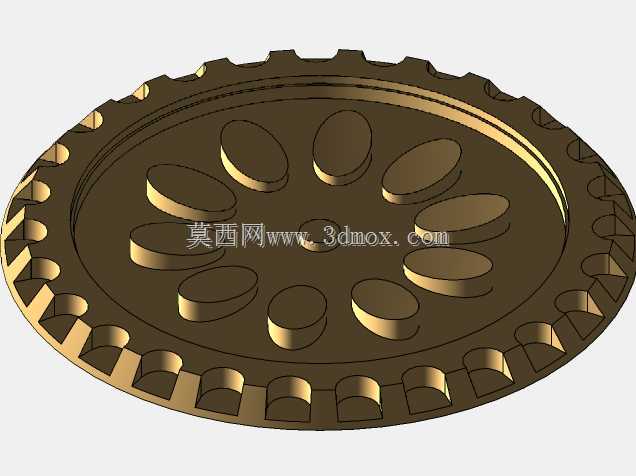

带周向卡槽与椭圆减重孔的圆形传动盘件

　　这类带周向卡槽与椭圆减重孔的圆形盘件，在自动化装配线的间歇分度机构、包装设备的工位切换组件、精密检测仪器的载物台传动链路中都有广泛应用，核心作用是作为周向定位与扭矩传递的中间构件，承接驱动端的动力输入，同时为末端执行件提供稳定的安装基准面。从实际工况适配角度看，盘件外缘均匀分布的半圆弧卡槽，是为了匹配分度机构中的拨销或钢珠定位结构，当拨销卡入卡槽时可实现盘件的精准周向锁止，相邻卡槽的节距误差直接决定工位切换的重复定位精度，设计时需要将卡槽的圆弧半径与配合拨销的半径控制在0.02mm的间隙范围内，避免锁止时出现窜动或卡滞。盘件端面均匀排布的椭圆通孔并非随意设置，一方面是在保证盘件整体结构刚度的前提下尽可能降低自身转动惯量，

　　减少驱动端的动力负载，尤其是在高速间歇转动的场景下，更低的转动惯量能有效降低启停瞬间的冲击载荷，延长驱动轴与轴承的使用寿命；另一方面椭圆孔的排布角度经过力学仿真优化，避开了盘件受力时的主应力传递路径，不会因为开孔导致结构强度出现断崖式下降，同时椭圆孔的边缘都做了R0.5的圆角过渡，避免应力集中在长期交变载荷下产生疲劳裂纹。盘件中心的定位凸台是安装基准，设计时凸台的圆柱度公差需要控制在0.01mm以内，与安装轴的配合选用H7/h6的间隙配合，既保证装配时的顺畅度，又能避免配合间隙过大导致的转动偏心。盘件背面的环形凹槽是为了嵌装密封毛毡或O型密封圈，在有粉尘或切削液飞溅的工况下，能阻挡杂质进入盘件与安装座的配合面，减少配合面的磨损。

　　从设计思路上看，这类盘件的建模首先要确定中心基准轴，所有特征都围绕中心轴做圆周阵列，先绘制盘件的外圆轮廓与厚度，再做出外缘的卡槽特征，阵列时要保证每个卡槽的位置度公差，之后绘制端面的椭圆孔，椭圆的长轴方向沿盘件径向排布，这样的排布方式能最大化提升盘件的抗扭刚度，最后添加中心凸台与背面的密封槽，所有锐边都做倒钝处理，避免装配时划伤操作人员或密封件。安装边界方面，盘件的轴向厚度需要匹配安装座的腔体深度，装配后盘件端面与安装座端面的间隙控制在0.1mm以内，既保证盘件转动时不会与安装座发生摩擦，又能避免间隙过大导致密封失效；盘件外缘的卡槽与拨销的啮合深度要达到卡槽深度的三分之二以上，保证扭矩传递时不会出现脱销的情况。在实际选型应用中，

　　如果是用于食品包装设备，盘件的材质通常选用304不锈钢，表面做电解抛光处理，满足食品接触的卫生要求；如果是用于普通工业自动化设备，可选用45号钢做调质处理，表面发黑防锈，既能满足强度要求又能控制成本。这类盘件在装配时需要做动平衡测试，尤其是在转速超过300rpm的应用场景下，剩余不平衡量需要控制在G2.5等级以内，避免高速转动时产生振动影响设备整体精度。
