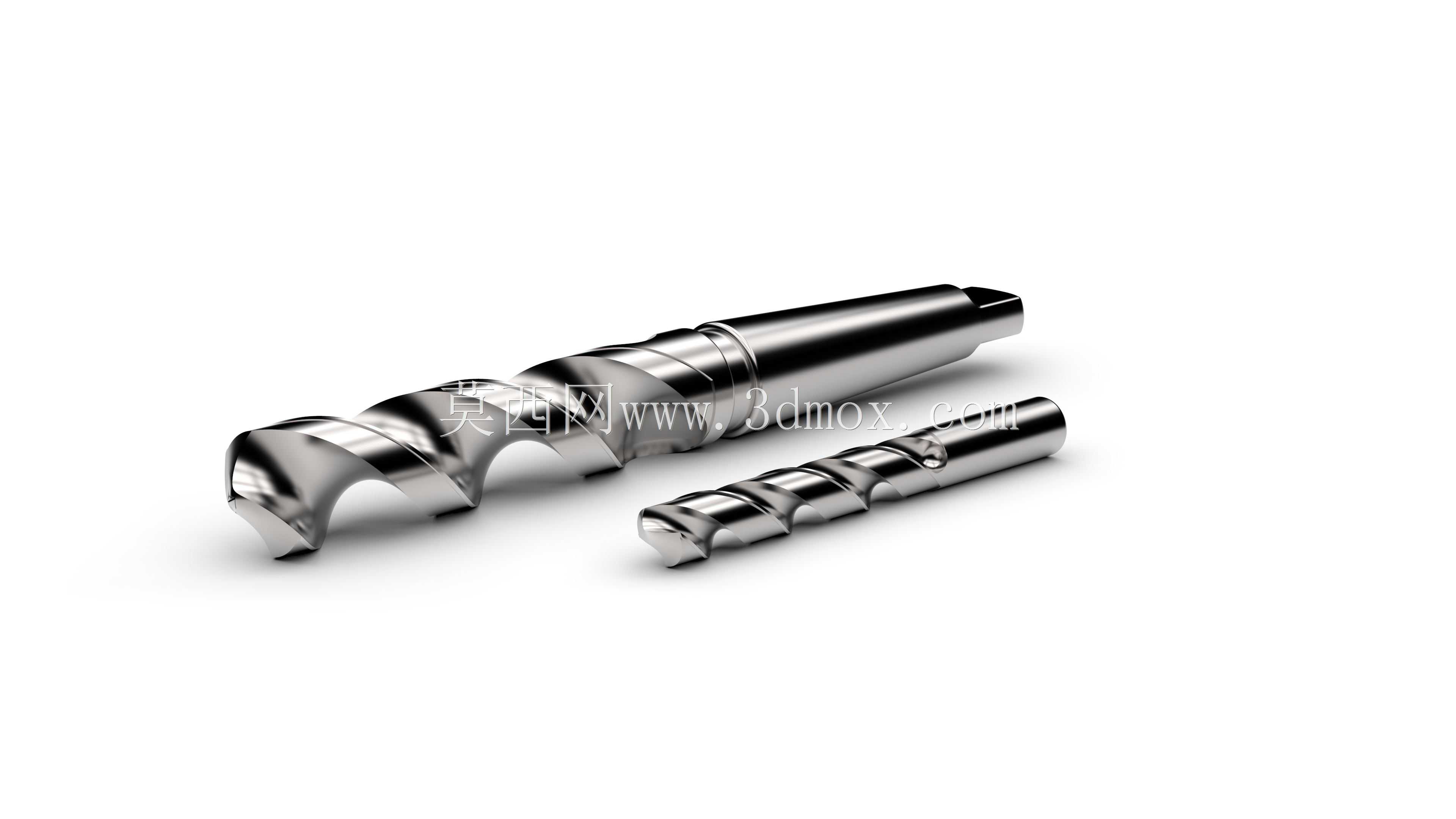

138度锥柄直柄麻花钻两款结构设计

　　在金属切削加工的孔加工工序里，麻花钻是应用覆盖范围最广的孔加工刀具，日常作业里不管是普通台钻、摇臂钻床的手动进给加工，还是加工中心、数控车床的自动进给工序，都能见到不同结构麻花钻的应用场景。这次呈现的两款钻头，分别采用锥柄与直柄的装夹结构，顶角统一设计为138度，对应不同的装夹条件与加工工况需求。

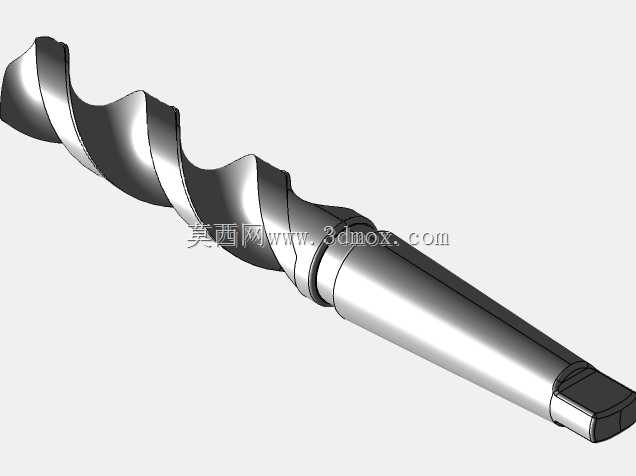

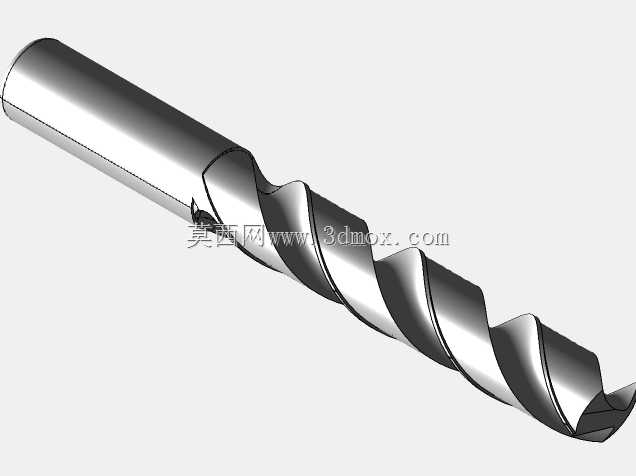

　　从实际加工场景来看，直径10mm的锥柄钻头，依靠莫氏锥度的自锁结构实现装夹，这种装夹方式的扭矩传递能力更强，在钢件、铸铁等中高硬度材料的大进给钻孔作业中，不会出现直柄夹头容易打滑的问题，适合摇臂钻床、卧式车床尾座这类采用锥孔装夹的设备，加工深度较大的孔时，锥柄的同轴度保持能力更优，能减少孔壁的偏斜误差。而直径5mm的直柄钻头，适配标准钻夹头的装夹形式，装夹调整更灵活，在台式钻床、手持电钻、加工中心的弹性筒夹装夹场景中使用更便捷，适合小直径浅孔的快速加工，换刀操作的效率更高，在批量小件的孔加工工序中能减少装夹辅助时间。

　　两款钻头的顶角均设置为138度，和常规118度标准顶角的钻头相比，更大的顶角能减小主切削刃的单位长度切削负荷，在加工不锈钢、高温合金这类加工硬化倾向明显的材料时，能降低切削刃的磨损速率，同时更大的顶角会让钻尖的轴向抗力有所变化，在薄板材料钻孔时，能减少钻穿瞬间的毛刺拉扯，不过对应的定心性能会比小顶角钻头稍弱，实际使用中通常需要配合预打中心孔的工序来保证孔位精度。钻头的螺旋槽设计采用了标准麻花钻的槽型参数，槽面的抛光处理能优化切屑的排出路径，加工时带状切屑能顺着螺旋槽顺畅排出孔外，避免切屑堵塞在槽内刮伤已加工孔壁，也能减少切屑堆积带来的切削热累积，延长刀具的使用寿命。

　　从结构细节来看，两款钻头都设计有标准的钻心厚度，钻心从刀尖向柄部方向逐渐增厚，既保证了钻尖部分的切削锋利度，又能提升刀体整体的刚性，在大进给切削时不容易出现刀体弯折的问题。刃带部分采用了窄刃带设计，能减少钻头和孔壁的摩擦面积，降低切削过程中的发热，同时刃带的导向作用能保证钻孔过程的直线度，避免孔型出现锥度或者椭圆的问题。锥柄钻头的扁尾结构符合标准装夹尺寸，能配合锥孔的楔铁实现快速拆卸，日常换刀时不需要额外的拆卸工具，适配车间通用的莫氏锥套安装条件；直柄钻头的柄部直径和切削部分直径保持一致，能适配不同夹持范围的钻夹头，不需要配套过渡套就能直接装夹，在多规格小批量加工场景下的适配性更强。

　　在实际的设备选型匹配中，锥柄10mm钻头通常用于孔径要求为10mm的螺栓过孔、销钉底孔加工，在钢结构件、机械零部件的预制孔加工中应用较多，锥柄的装夹刚性足以应对钢件粗加工的大切削量需求，加工出的孔表面粗糙度能满足普通装配的要求，不需要额外的铰孔工序就能达到IT10左右的精度等级。直柄5mm钻头更多用于小直径的定位孔、螺纹底孔加工，比如M6螺纹的底孔加工就常采用5mm直径的钻头，直柄的装夹方式在小型加工设备上的跳动控制更优，能保证小直径孔加工时钻头不容易折断，在铝合金、铜件等有色金属的高速钻孔场景中，直柄钻头配合高速钢或者硬质合金的刀体材料，能实现很高的进给效率，切屑呈细碎状排出，不会缠绕在刀体上。

　　设计这类钻头的三维模型时，需要重点控制螺旋角、顶角、后角等核心切削参数的准确性，螺旋角的大小直接影响排屑的顺畅度和切削刃的锋利度，针对不同加工材料可以调整螺旋角的数值，但通用型钻头通常采用30度左右的标准螺旋角，兼顾钢件和有色金属的加工需求。钻尖的后角设计需要保证切削刃有足够的强度，同时减少后刀面和工件加工面的摩擦，后角过大容易导致切削刃崩损，后角过小则会增加切削阻力，138度顶角对应的后角参数需要匹配直径大小做适配，小直径钻头的后角可以稍大一些，提升锋利度，大直径钻头的后角稍小，保证刃口强度。另外，钻头的横刃修磨参数也是影响钻孔轴向力的关键因素，标准麻花钻的横刃会产生较大的轴向抗力，实际使用中常对横刃进行修磨来减小进给力，三维建模时可以预留出横刃修磨的结构余量，方便后续根据实际加工需求做刀具修磨调整。

　　从安装边界来看，锥柄钻头的锥度参数符合莫氏锥度的标准尺寸，安装时只要锥面清洁无磕碰，就能保证装夹后的同轴度在0.02mm以内，装夹深度需要匹配锥套的深度，避免锥柄插入过浅导致装夹不稳；直柄钻头的装夹深度需要达到柄部直径的1.5倍以上，防止高速旋转时钻头从夹头中甩出，同时装夹时要保证钻头和夹头的同轴度，减少加工时的跳动，避免孔径超差或者钻头折断。两款钻头的切削部分长度都按照标准麻花钻的长径比设计，在保证加工深度的前提下，尽可能提升刀体的刚性，减少长悬伸带来的振刀问题，加工深度超过3倍直径的深孔时，需要配合退刀排屑的工序，避免切屑堵塞导致钻头损坏。
