传感器配套金属安装固定基座结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559765
  • 传感器配套金属安装固定基座结构
  • 传感器配套金属安装固定基座结构

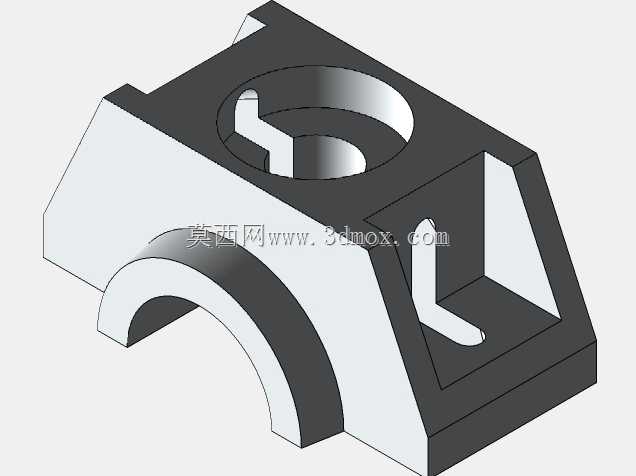

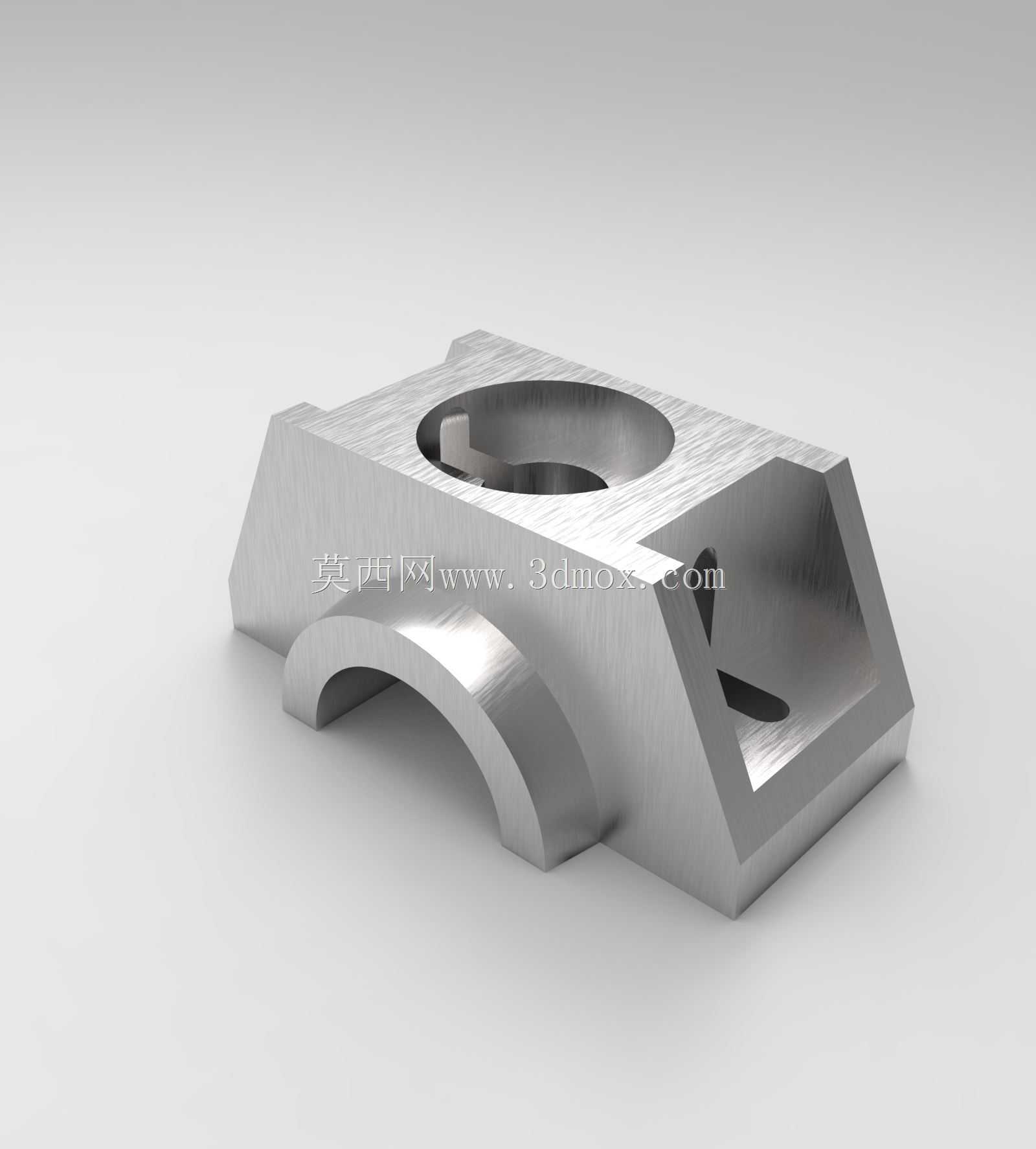

  在工业传感检测类设备的装配体系里,这类金属基座是承担传感器定位、载荷传导与安装适配的核心结构件,常见于自动化产线的位置检测工位、精密仪器的传感固定单元、流体管路的参数监测点位,需要在设备长期运行的振动、温变环境下保持安装位置的精度稳定,避免传感元件因固定松动出现检测数据漂移、采样偏差等问题。从结构功能来看,该零件顶部的圆形沉孔是传感元件的核心安装位,沉孔的深度与内径公差需要匹配对应传感器的外壳尺寸,保证元件装入后端面与基座贴合无间隙,避免外部粉尘、切削液渗入安装腔影响元件性能;侧面的弧形让位结构,是为了适配安装面的圆弧轮廓,比如圆形管材外壁、轴类零件的检测工位,弧形面的曲率需要与被测安装面完全贴合,减少装配后的应力集中,

  同时让基座与安装基体的接触面积最大化,提升固定后的抗扭、抗振能力。零件一侧的方形空腔属于减重与走线集成结构,在不降低整体结构刚性的前提下削减了非受力区域的材料厚度,同时空腔可容纳传感器的接线端子与引出线缆,避免线缆外露被设备运动部件剐蹭,也能让整体装配结构更紧凑,减少外围走线的防护成本。底部的长条形腰型孔是安装调节位,装配时可沿腰型孔的长度方向微调基座的固定位置,补偿安装基体的孔位加工误差,也能根据实际检测距离需求调整传感器的前后位置,腰型孔的沉台设计可以让内六角螺栓的头部完全埋入零件表面,不会突出平面干涉传感元件的安装或者周边部件的运动轨迹。设计这类零件时,首先要明确适配的传感器型号尺寸,确认安装孔的孔径、深度与定位基准,

  再根据实际安装场景的基体轮廓设计贴合面的结构形式,弧形面的曲率需要与安装基体的外圆尺寸匹配,避免出现线接触导致的固定不稳;受力分析环节要重点关注沉孔周边与安装孔位的连接筋厚度,因为设备运行时的振动载荷会通过安装螺栓传递到基座,筋厚不足容易在长期交变载荷下出现裂纹,通常这类铝合金或者不锈钢机加工件的连接筋厚度不小于3mm,保证足够的结构强度。尺寸边界上,这类小型传感安装基座的整体长度通常控制在60mm以内,宽度不超过40mm,整体高度根据传感器的插入深度调整,顶部沉孔的同轴度公差要控制在0.02mm以内,保证传感器装入后检测端面与被测面的平行度符合检测要求;弧形贴合面的表面粗糙度要达到Ra1.6以下,提升与安装基体的贴合紧密性,

  腰型安装孔的位置度公差控制在0.1mm,保证装配时的调节余量足够。实际选型应用时,需要根据使用环境的腐蚀程度选择对应的材质,普通车间无腐蚀环境可选用6061铝合金做阳极氧化处理,重量轻且加工成本低;有切削液、酸碱雾气的工位则要选用304不锈钢材质,提升抗腐蚀能力,延长零件的使用寿命。这类零件的建模过程通常先从二维草图绘制基准轮廓,先拉出整体的方块基体,再依次切除出顶部沉孔、侧面弧形让位、侧边空腔与底部腰型孔,最后对所有锐边做C0.5的倒角处理,避免装配时划伤操作人员,也能减少应力集中点。需要注意的是,顶部沉孔的底部平面要做平面度公差约束,保证传感器装入后端面完全贴合,不会出现倾斜导致检测角度偏差;侧边空腔的内壁与外壁的厚度要保持均匀,避免机加工时出现薄壁振刀,影响零件的表面质量与尺寸精度。在自动化产线的应用场景中,这类基座往往成对或者成组使用,比如输送线两侧的对射传感器固定、旋转工位的原点检测传感器安装,都需要这类基座提供稳定的定位支撑,相比简易的钣金折弯固定件,这类机加工的实心基座抗振性能更好,长期运行不会出现钣金变形导致的位置偏移,能大幅降低设备的维护校准频率,减少因传感位置偏移导致的产线停机故障。
