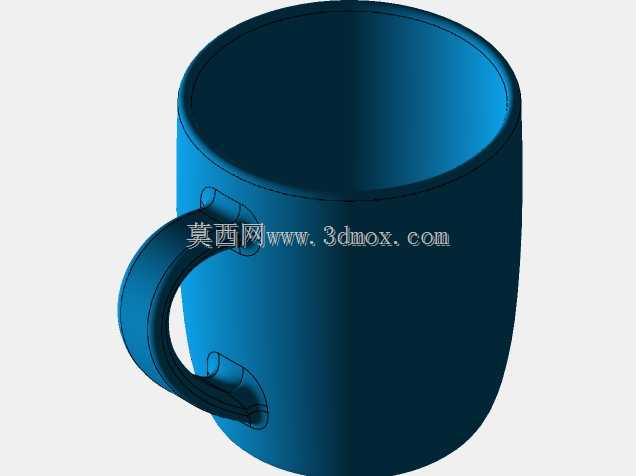

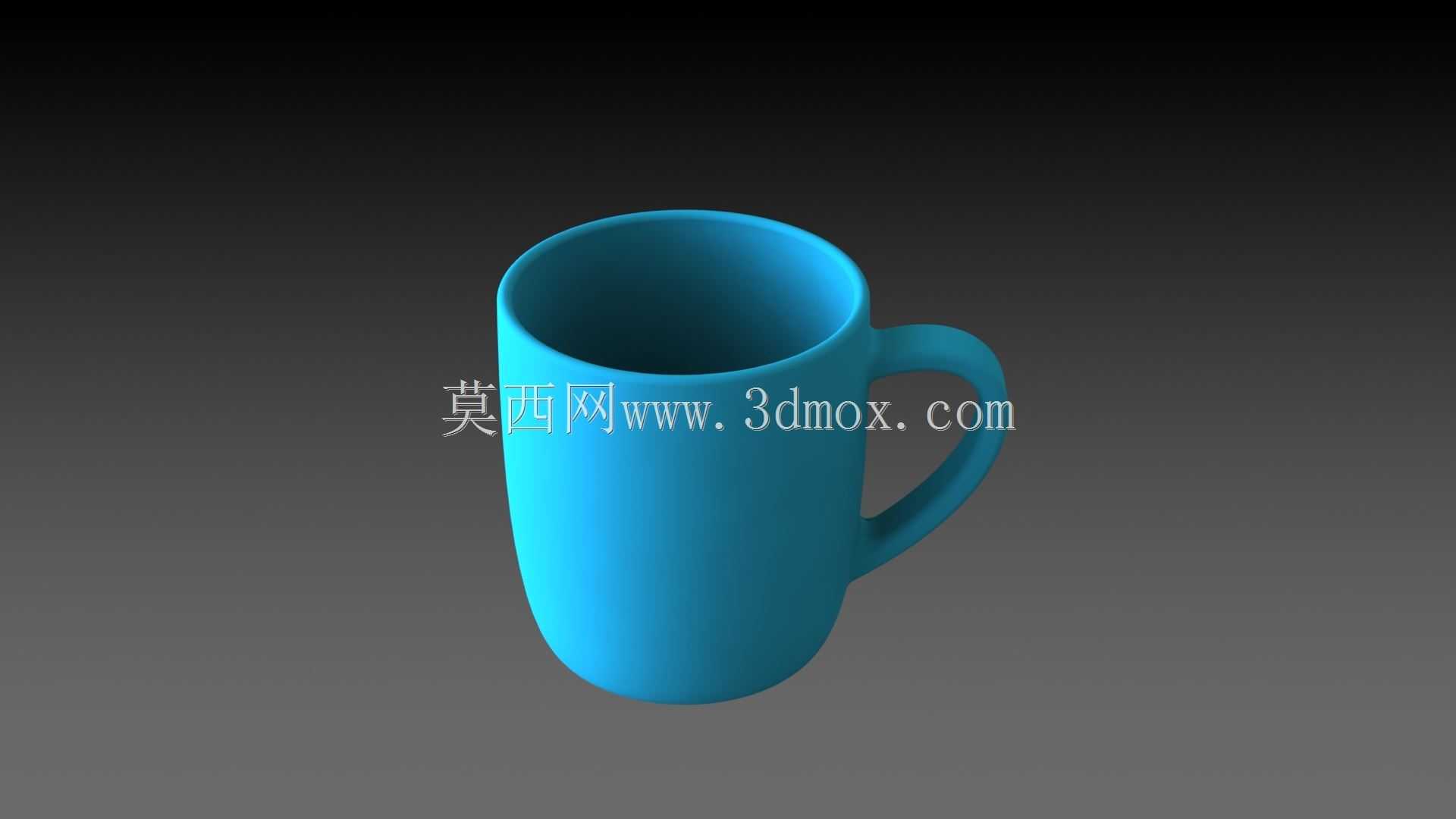

日常餐饮用带把手蓝色马克杯结构设计

　　在民用餐饮器具的结构设计领域，带把手的敞口马克杯是普及率极高的日常用品，这类产品的三维建模需要兼顾使用手感、结构合理性与外观协调性，不能只做简单的曲面拉伸就完成设计。从实际使用场景来看，这类杯子主要覆盖家庭日常饮水、办公场所茶水盛放、餐饮门店饮品盛装等多个场景，不同场景下对杯体的壁厚、把手承重、杯口圆润度都有不同的要求，建模时需要把这些实际使用的边界条件考虑进去。

　　设计这类杯体的时候，首先要确定杯身的拔模角度，日常使用的陶瓷或者塑料马克杯，杯身都带有微小的锥度，一方面是成型工艺的脱模需求，另一方面也能让握持的时候更贴合手掌弧度，不会出现直筒杯容易打滑脱手的问题。杯身的壁厚要保持均匀，不能出现局部过厚或者过薄的情况，如果是注塑成型的塑料杯，壁厚不均会导致冷却收缩不一致，出现表面缩痕或者内部应力集中，使用过程中容易在温差变化下开裂；如果是陶瓷烧制的杯体，壁厚不均则会在烧制过程中出现变形、开裂的废品。

　　杯体把手的连接位置是整个结构的应力集中区域，建模的时候不能直接把把手曲面和杯身做简单的布尔合并，要在连接位置做足够的圆角过渡，分散握持时的应力。把手的内圈尺寸要符合成年人手指的握持维度，一般要预留出足够的空间，保证戴薄手套的时候也能顺利穿入握持，同时把手的截面要做圆润的椭圆过渡，不能有尖锐的棱边，否则长时间握持会硌手，影响使用体验。把手的安装位置要匹配杯体重心，装满水之后的整体重心要落在把手握持区域的投影范围内，这样端举的时候不会出现杯体前倾洒漏的情况。

　　杯口位置要做卷边或者加厚处理，一方面是提升杯口的结构强度，避免轻微磕碰就出现崩口，另一方面卷边的结构接触嘴唇的时候触感更柔和，不会有薄边割嘴的问题。杯底位置要做内凹的设计，外圈形成一个闭合的支撑环，这样放置在桌面的时候，即使杯底有轻微的加工不平，也能保证放置平稳，不会出现晃动；同时内凹的结构可以减少杯底和桌面的接触面积，盛放高温饮品的时候，能减少热量直接传导到桌面，避免烫坏桌面涂层。

　　建模过程中，杯身的曲面要保证G2连续，不能出现曲面接痕，否则后续渲染或者加工出来的产品表面会有明显的棱线，影响外观质感。杯体内部的底面要做微小的弧度过渡到杯壁，不要做成直角结构，直角位置容易残留茶渍、咖啡渍，日常清洗的时候很难清理到位，圆弧过渡的结构可以让水流自然冲刷到所有内壁位置，降低清洁难度。

　　从安装和适配的角度来说，这类杯子的外径尺寸要匹配常见的杯架、车载杯托的尺寸，常规的马克杯杯身最大外径一般控制在80毫米以内，这样可以适配绝大多数车载杯托、办公桌杯架的安装边界，不会出现放不进去的情况。杯体的整体高度也要匹配常见的饮水机、咖啡机的出水嘴高度，保证接水的时候不需要倾斜杯体就能顺利接水，避免热水溅出烫伤。

　　另外还要考虑叠放收纳的需求，杯身的锥度设计要保证多个同型号杯子可以顺畅叠放在一起，同时叠放之后不会出现卡滞无法拔出的问题，这就需要精准控制杯身的锥度大小和杯口、杯底的尺寸差，锥度过小叠放的时候容易卡死，锥度过大则会影响单杯的握持手感和容量。杯体内部的深度也要和把手的承重匹配，常规300到400毫升容量的马克杯，把手的连接强度要能承受满杯液体加上杯体自身重量的1.5倍载荷，保证正常端举的时候不会出现把手断裂的情况。

　　在细节处理上，杯体的所有外表面棱边都要做至少R0.5以上的圆角处理，避免加工和使用过程中出现锐边伤人的风险。如果是需要做表面印刷或者贴标的款式，杯身中部要预留出足够的平直圆柱面区域，保证印刷图案的时候不会因为曲面弧度太大导致图案变形。整个模型的曲面构建要保证壁厚均匀，后续不管是做3D打印手板验证，还是开模量产，都能直接使用模型数据进行工艺调整，不需要做大量的曲面修复工作。
