平开式双页合页铰链结构设计

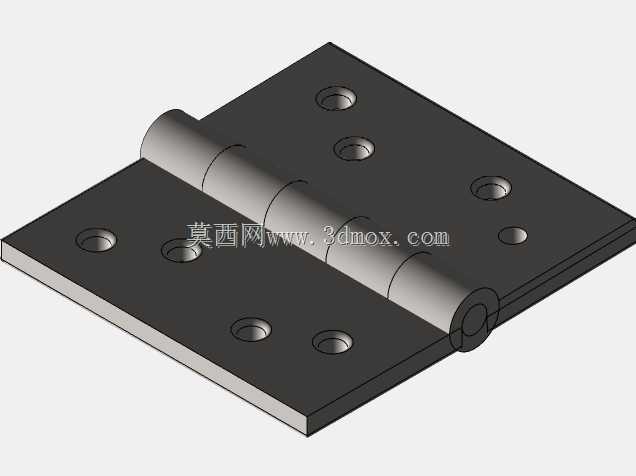

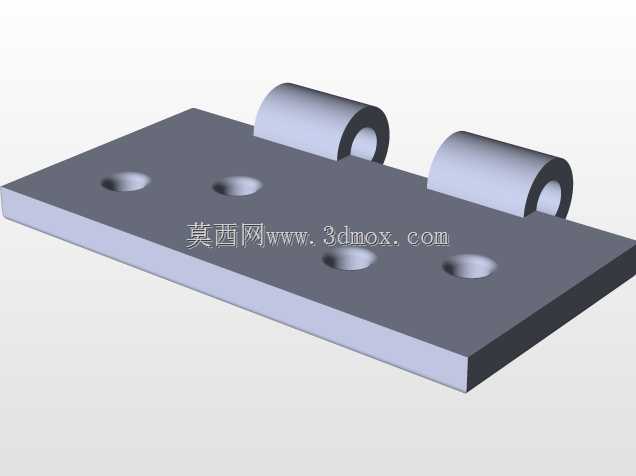

　　日常民用场景里，室内木质平开门、金属防火门、柜体柜门的转动连接核心，几乎都离不开这类双页式铰链结构，它承担着门扇与门框之间的铰接载荷传递，同时要保证门扇转动过程中无卡滞、无窜动，长期使用下的磨损量控制在合理区间。从结构设计逻辑来看，这类铰链采用对称双页板搭配中间卷制销轴筒的结构，两个页板分别通过沉头螺钉与门扇、门框固定，中间的销轴筒穿入圆柱销轴后形成稳定的转动副，转动间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大导致门扇下垂晃动，也不会因为间隙过小出现转动卡涩、环境温变后胀死的问题。页板上的安装孔全部采用沉头设计，安装后螺钉头完全沉入页板平面内，不会突出表面刮蹭门扇或门框漆面，孔位的排布经过力学载荷校核，

　　靠近销轴筒一侧的孔位距离页板边缘的尺寸控制在合理范围，避免螺钉安装后页板边缘出现应力开裂，同时每个页板上的四个安装孔呈对称分布，保证门扇自重载荷能均匀传递到每个固定螺钉上，不会出现单个螺钉受力过大导致松动脱落的问题。在实际选型应用中，这类铰链的页板厚度、销轴直径需要根据门扇的自重、使用频率来匹配，常规室内木门用的铰链页板厚度一般在2mm到3mm之间，销轴直径在6mm到10mm区间，单副铰链的额定静载荷可以满足30kg到50kg的门扇承重要求，如果是金属防火门这类自重更大的门扇，就需要加厚页板、加粗销轴，同时增加每扇门的铰链安装数量来分散载荷。设计建模过程中，需要重点关注销轴筒的同轴度公差，

　　两个页板上的卷制筒段在穿入销轴后要保证同轴度误差不超过0.05mm，否则转动过程中会出现偏磨，大幅缩短铰链的使用寿命；页板的边缘全部做了R0.5的圆角处理，避免安装和使用过程中锐边划伤操作人员，页板与销轴筒的连接位置采用圆弧过渡，减少应力集中，避免长期开关门的交变载荷导致焊缝或者卷接位置出现断裂。从安装边界来看，这类铰链安装时需要在门扇和门框的侧边开出对应的嵌槽，嵌槽的深度与页板厚度一致，保证铰链安装后页板与门扇、门框表面齐平，不会出现突出导致门扇关闭后缝隙过大的问题；两个页板的相对位置需要在安装时精准调整，保证门扇关闭后四周的缝隙均匀，开启过程中不会与门框出现剐蹭，销轴的上下两端需要做铆边处理或者加装端盖，

　　避免使用过程中销轴窜出导致铰链脱落。在不同的应用场景下，这类铰链的表面处理方式也有区别，室内干燥环境下使用的铰链一般采用镀锌或者喷塑处理，满足基础防锈要求即可，卫生间、厨房这类潮湿环境下使用的铰链则需要采用不锈钢材质或者做镀镍处理，提升抗锈蚀能力，保证长期潮湿环境下不会出现锈迹卡滞的问题。很多刚入行的结构设计人员在做柜体或者门体设计时，往往容易忽略铰链的安装间隙预留，要么是页板嵌槽开得过深导致页板凹陷，安装后门扇转动不顺畅，要么是孔位距离边缘过近导致固定时木材开裂，或者是销轴筒的位置预留不足导致门扇转动到最大角度时与门框碰撞，这些细节都需要在建模阶段就把安装公差、运动间隙全部核算清楚，把铰链的转动行程做干涉检查，模拟门扇从0度到90度甚至180度开启过程中所有部件的相对位置，避免实际加工安装后出现装配问题。另外，这类铰链的转动阻尼没有额外设置，完全依靠销轴和筒壁之间的配合间隙来保证转动顺畅度，如果需要门扇具备悬停功能，就需要调整销轴和筒壁的配合过盈量，或者在销轴位置增加阻尼垫片，这部分的结构调整也需要在基础铰链模型上做参数化修改，快速适配不同的使用需求。
