农业喷雾器隔膜泵壳体注塑模具结构

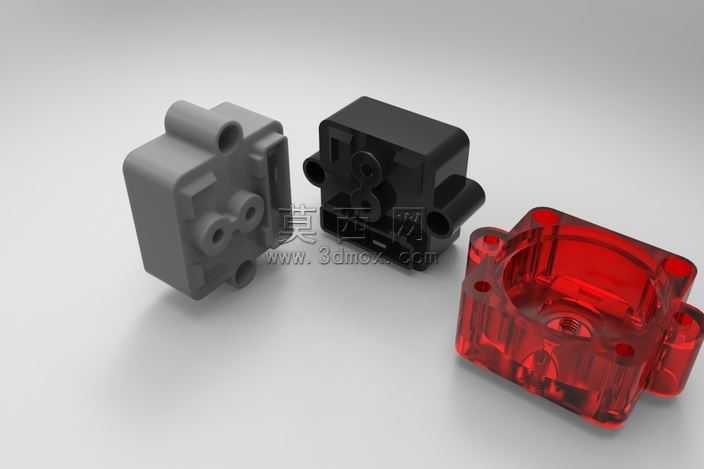

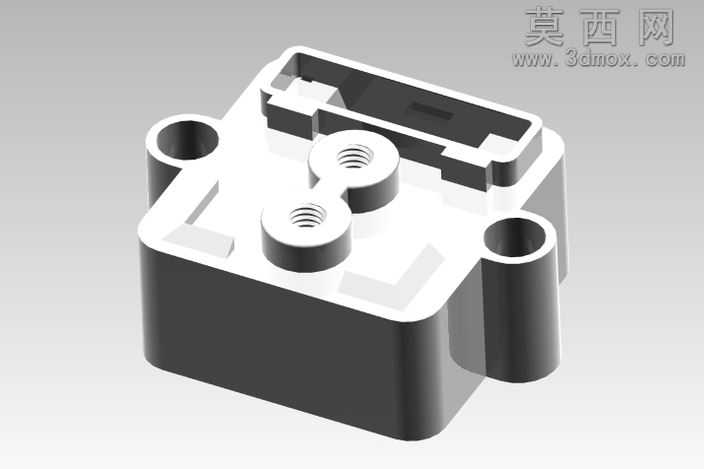

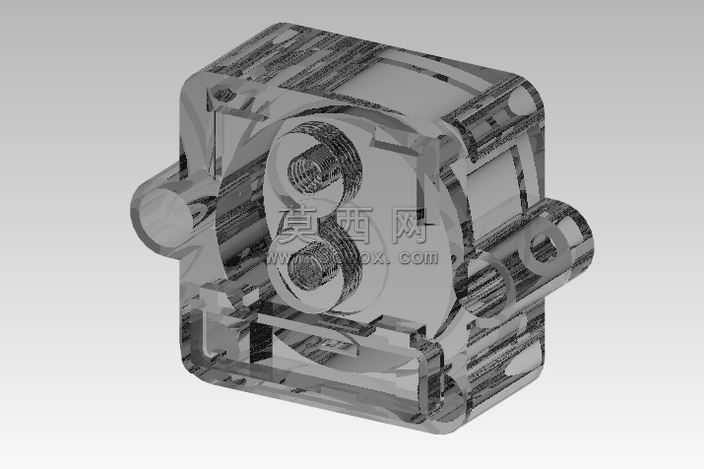

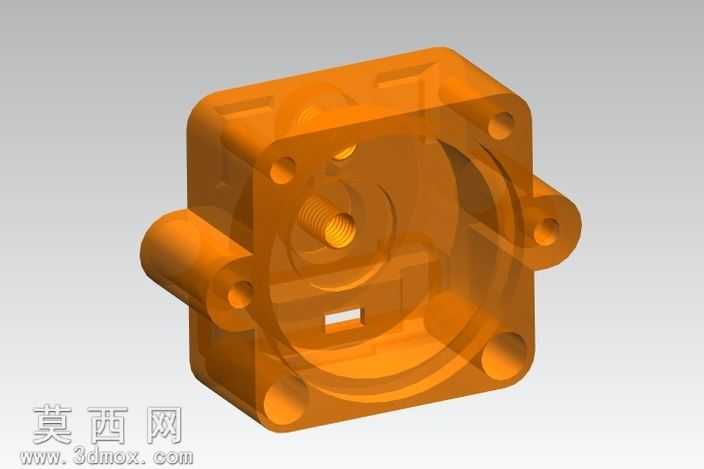

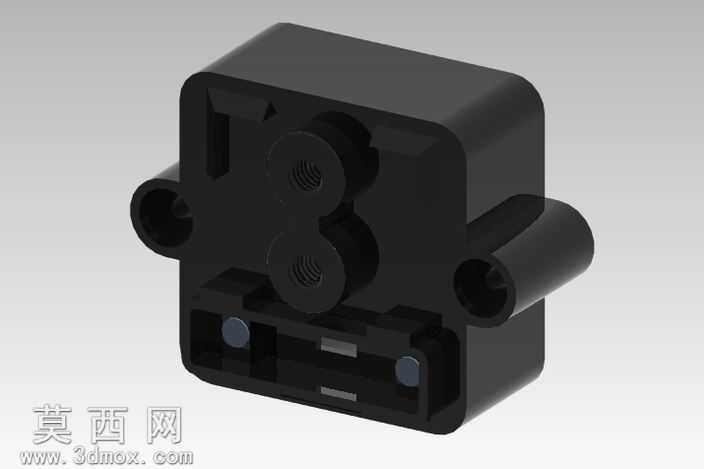

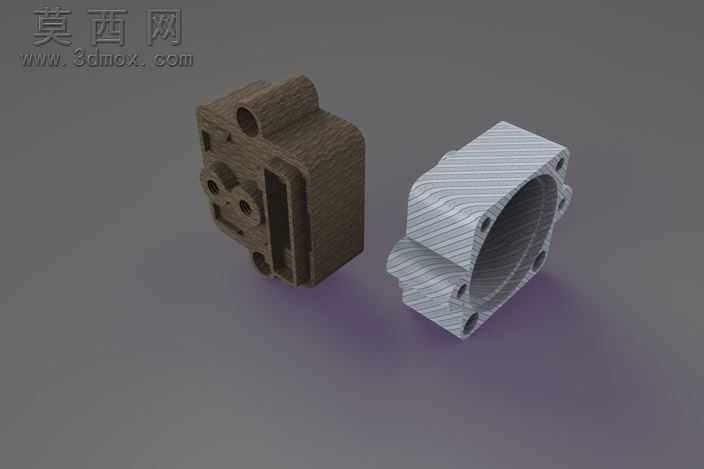

本套三维模型为农业喷雾器隔膜泵配套壳体的注塑成型模具，建模阶段围绕隔膜泵壳体的功能需求与注塑工艺特性展开，首先对隔膜泵壳体的使用工况进行拆解：该部件作为农业喷雾器隔膜泵的核心容腔结构，需要容纳隔膜往复运动的腔室、流体进出通道以及装配定位结构，因此建模时优先保证壳体内部腔室的尺寸精度，避免后续装配出现隔膜运动卡滞、流体泄漏的问题。建模过程中采用参数化设计思路，将壳体的壁厚、安装孔位、接口尺寸设置为可调整参数，方便后续根据不同规格喷雾器的流量需求快速调整模型尺寸，同时针对注塑成型的工艺要求，对壳体的转角位置做了统一的圆角过渡处理，避免注塑过程中出现应力集中导致的塑件开裂，也能减少熔体填充时的流动阻力，提升充模效率。材质与渲染环节，针对模具的不同组成部分做了区分设置：模具的动模、定模模仁部分采用钢材材质表现，调整金属材质的粗糙度参数还原模具钢的哑光金属质感，针对成型后的塑件部分，分别制作了灰色硬质塑料、黑色工程塑料、红色透明塑料三种材质效果，其中红色透明材质重点调整了折射度与透光参数，直观展现壳体内部的腔室结构，方便查看内部流道与隔膜安装位的布局是否合理。结构设计上，这套模具采用一模一腔的布局结构，针对壳体侧面的侧向接口特征，设计了对应的侧向抽芯机构，保证开模时侧向型芯能够顺利抽出，不会拉伤塑件侧面的接口结构；浇注系统采用侧浇口进料，浇口位置设置在壳体的非外观装配面，避免浇口痕迹影响后续的装配密封性；冷却系统围绕模仁的型腔轮廓排布，保证冷却水路距离型腔表面的距离均匀，让塑件在冷却过程中收缩均匀，减少壳体出现翘曲变形的概率，保证成型后壳体的平面度满足装配要求。设计过程中重点校验了模具的开模行程、抽芯行程与顶出位置，确保开模过程中各机构不会发生运动干涉，顶出机构采用均匀分布的顶杆布局，顶出力作用在塑件的加强筋与壁厚位置，避免顶出时塑件出现顶白、顶穿的缺陷，同时针对壳体上的多个安装孔位，在模具上设计了对应的碰穿结构，保证孔位的同轴度与尺寸精度，满足后续与泵体其他部件的装配公差要求。
