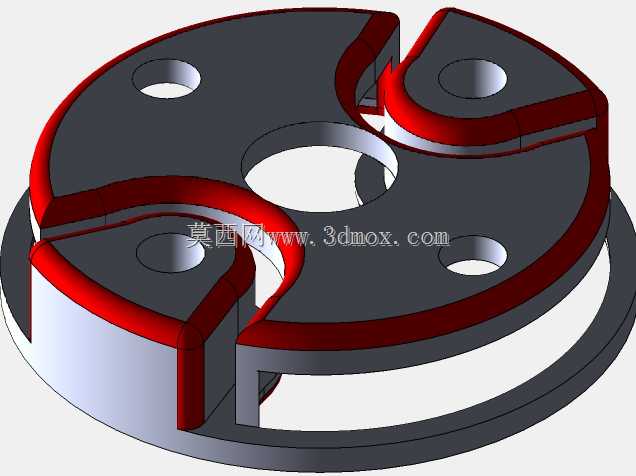

竞赛用异形开槽圆盘类传感配套零件结构

　　该零件属于传感检测配套的精密机械构件，整体采用圆盘式主体构型，核心功能是作为传感单元的安装定位载体，在多工位检测工装、精密装配对位平台中承担基准定位、部件限位的作用，能够为接触式或非接触式传感元件提供稳定的安装基准面，保证传感检测过程中各元件的相对位置精度不受设备振动、工位切换带来的位移影响。从结构设计逻辑来看，主体采用中心大通孔设计，既可以为中心走线、轴类部件穿设预留空间，也能有效降低零件整体自重，减少高速工位切换时的转动惯量，避免因零件自重过大带来的驱动负载冗余。盘体上均匀分布的四个沉头安装孔，采用等角度圆周排布方式，安装时可通过标准紧固件将该零件固定在工装基板或回转平台上，沉孔结构能够保证紧固件安装后端面不突出零件上表面，

　　避免对后续安装的传感元件、走线结构造成干涉，同时等角度排布的孔位能够保证安装后零件受力均匀，不会出现单侧紧固应力集中导致的盘面翘曲问题。盘体上开设的三处异形开槽结构，并非简单的减重设计，每一处开槽的轮廓都对应特定传感元件的安装避让需求，其中两处带圆弧包边的开槽用于容纳圆柱型传感探头的安装座，开槽的圆弧轮廓与探头安装座的外圆轮廓匹配，能够在安装时起到径向定位作用，减少探头安装时的对位调整工作量，剩余一处直边开槽则用于布置传感信号传输线，开槽边缘做了圆角过渡处理，避免走线时划伤线缆绝缘层，同时开槽的深度经过精确计算，既能够容纳线缆的弯曲半径，也不会过度削弱盘体的整体结构强度。零件的上下端面均采用平面加工设计，

　　上表面作为传感元件的安装基准面，平面度控制在较高精度范围内，保证安装后的传感元件检测端面与被测工件的距离一致性，下表面作为安装贴合面，加工时保证与上表面的平行度要求，避免安装后出现盘面倾斜导致的检测基准偏移。从安装边界来看，零件的最大外圆轮廓为安装时的径向尺寸边界，安装时需要在基板上预留对应直径的安装沉台，保证零件安装后与基板贴合紧密，中心通孔的直径尺寸需要与穿过的轴类部件、走线束的外径匹配，预留合理的间隙避免运动干涉，沉头安装孔的中心距尺寸需要与基板上的预装螺纹孔位置严格对应，保证安装时紧固件能够顺利穿入，不会出现强行装配带来的零件变形。在实际应用场景中，这类零件常出现在精密检测工位、自动化装配线的对位平台上，

　　比如电子元器件装配过程中的引脚高度检测工位、小型精密零件的尺寸分选工位，该零件作为传感阵列的安装载体，能够将多个传感探头固定在预设的圆周位置上，当回转平台带动被测工件转动时，各个探头能够依次检测工件对应位置的参数，相比单探头往复检测的结构，这种多探头固定安装配合工件回转的结构，检测效率更高，同时因为探头位置固定，检测重复精度也更有保障。设计这类零件时，首先需要明确所配套传感元件的外形尺寸、安装要求，确定各个探头的安装位置与角度，再根据安装空间的边界限制确定盘体的外圆直径与厚度，之后根据受力情况计算盘体的结构强度，在保证强度足够的前提下开设减重槽与走线槽，最后排布安装孔位，需要注意安装孔位不能与开槽位置、传感元件安装位置出现重叠，同时要保证紧固点的分布能够覆盖整个盘体，避免安装后出现局部悬空的问题。零件的边缘处都做了倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能够在零件装入安装沉台时起到导向作用，降低装配对位的难度。盘体上的凸起限位结构，与开槽轮廓一体加工成型，能够对装入开槽的传感探头安装座起到周向限位作用，避免设备运行过程中探头出现转动移位，导致检测位置偏移，这种一体加工的限位结构相比额外加装定位销的方式，装配步骤更少，定位精度也更高，不会出现销孔配合间隙带来的定位误差。
