车用SCR预热废气处理结构设计

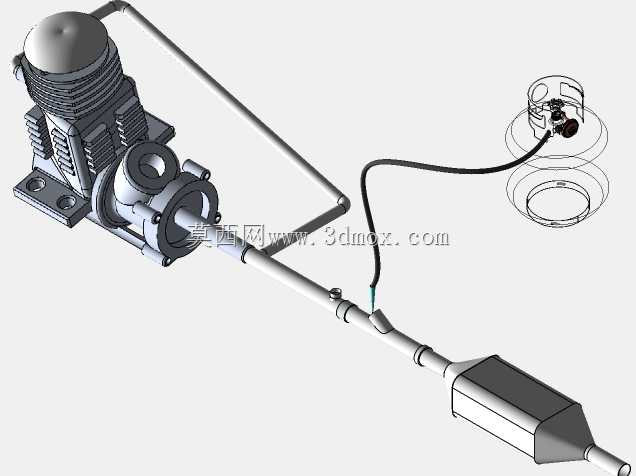

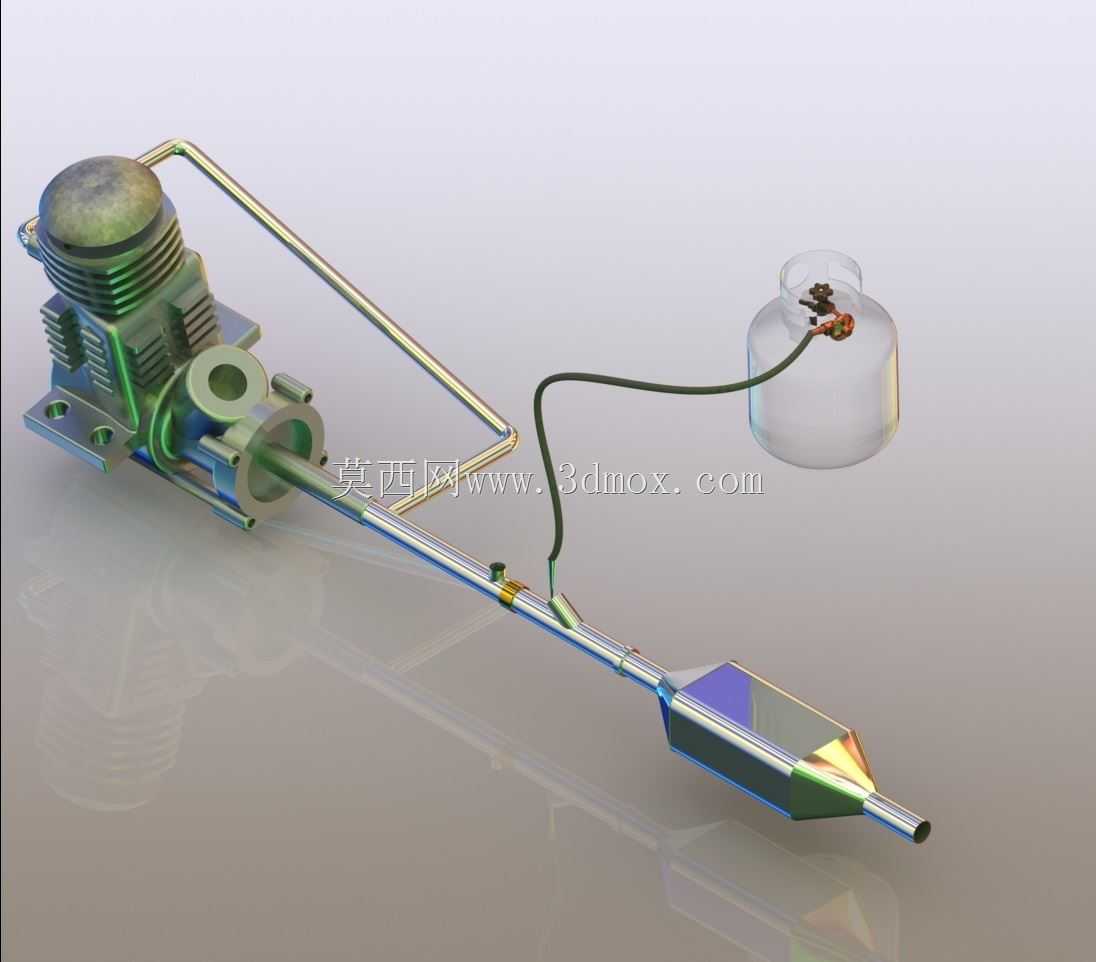

　　这套SCR预热结构的设计初衷，是解决低温工况下柴油车排气后处理系统转化效率不足的痛点，在商用车、非道路移动机械的排气系统布局中，这类预热段往往布置在发动机排气歧管下游、SCR催化器入口的位置，需要适配现有排气系统的安装空间，不能和周边的车架、线束、冷却管路产生干涉。从结构组成来看，整套装置包含排气接入段、预热换热腔体、温度检测安装位、流体输送管路以及辅助储液单元，其中排气接入端采用法兰对接结构，和发动机排气出口的密封面完全匹配，安装时不需要对原有排气歧管做额外切割改造，对接法兰的螺栓孔位按照主流柴油发动机排气接口的通用尺寸设计，中心距公差控制在0.1mm以内，保证密封垫片压紧后不会出现排气泄漏问题。预热换热腔体采用渐扩式流道设计，

　　排气从发动机排出后进入腔体，流道截面逐步扩大降低废气流速，让废气和换热面的接触时间更长，提升预热换热的效率，腔体内部没有设置突兀的阻流结构，避免造成过大的排气背压——要知道排气背压每升高1kPa，发动机的燃油消耗率就会上升0.3%左右，所以设计时特意通过流道仿真反复调整了腔体的锥角，最终把额定工况下的预热段压损控制在0.8kPa以内，不会对发动机的动力输出和油耗表现造成负面影响。流体输送管路采用硬管加柔性连接段的组合布置，硬管部分沿排气侧的车架纵梁走线，用管卡固定在现有安装孔位上，柔性段则用来吸收发动机运行时的振动位移，避免管路长期受交变应力出现断裂泄漏，管路的弯折半径全部大于管径的3倍，减少流体输送过程的阻力，

　　同时避免弯折处出现积液残留的问题。辅助储液单元的安装位置选在预热腔体侧上方的空闲空间，通过支架固定在车架上，安装支架预留了长条形调节孔，方便不同车型装配时调整位置，适配不同的车架宽度和周边部件布局，储液单元的出口角度经过优化，保证低温环境下内部流体可以顺利输送到预热位置，不会因为残留冻结堵塞管路。在实际应用场景中，当发动机冷启动、环境温度低于0℃时，排气温度达不到SCR催化剂的起燃温度，尿素溶液喷入后容易出现结晶堵塞，这时候这套预热结构就会利用排气余热和辅助加热的共同作用，快速提升SCR入口端的排气温度，让催化剂尽快达到200℃以上的高效工作区间，减少冷启动阶段的氮氧化物排放，同时避免尿素结晶造成的催化器堵塞、排气背压升高等故障。

　　设计过程中还考虑了不同工况下的适配性，比如发动机怠速工况下排气流量小、温度低，预热腔体的换热结构可以把有限的排气热量充分留存，快速提升出口端温度；在高负荷工况下排气温度过高时，流道的旁通结构可以让部分废气直接通过，避免预热段长期处于600℃以上的高温环境，延长结构的使用寿命。整套结构的外形尺寸控制在长680mm、宽220mm、高240mm的范围内，安装时只需要占用排气系统中段的少量空间，不需要改动车辆原有底盘的核心布局，对于现有车型的后处理系统升级改造也有很好的适配性，不需要重新设计整套排气系统，只需要替换对应管段就可以完成装配。结构的所有连接部位都采用耐高温密封设计，密封材质选用石墨复合垫片，可以承受-40℃到750℃的温度波动，适配不同地域、不同季节的使用环境，不管是北方冬季的低温冷启动，还是南方夏季高负荷爬坡的高温工况，都能保证结构的密封可靠性。
