发动机进排气预热管路结构设计

　　在商用车及非道路移动机械的动力系统布置中，冷启动阶段的进气温度不足是影响燃烧效率、加剧缸内磨损的核心问题之一，这套管路结构正是针对该工况设计的气气预热通路，通过整合进气与排气的流路，利用排气余热提升进气歧管入口的空气温度，无需额外增设电预热装置即可在低温环境下缩短暖机时长，降低冷启动阶段的污染物排放。从实际装车场景来看，这类管路多用于小排量自然吸气柴油机、通用汽油机的进排气侧布置，安装位置位于缸盖侧面的进排气歧管之间，需要避让缸盖螺栓、喷油器线束以及冷却水管路的安装空间，因此管路的弯折角度、各段管长的设计都需要结合动力舱的实际边界做适配。

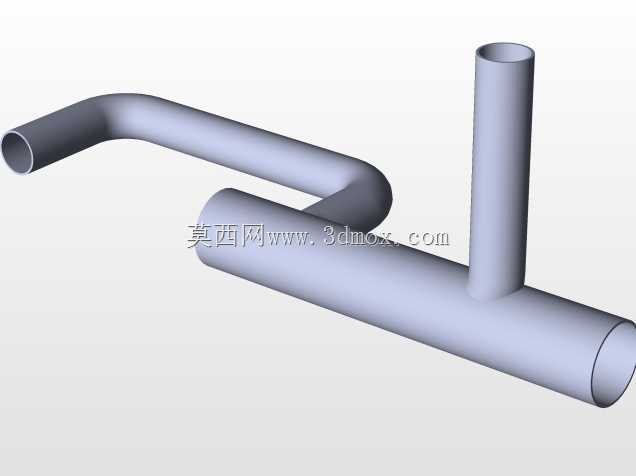

　　从结构设计逻辑来看，管路采用等径圆管弯折成型，其中直径较短的一端对接进气歧管的预留接口，另一端通过法兰或卡箍结构与排气歧管的取气口相连，中间的弯折段做了大圆弧过渡处理，避免直角弯折造成的气流阻力激增，同时垂直向上的支管结构用于连接曲轴箱通风管路或者废气再循环的取气通路，实现单管路集成多个流路功能，减少动力舱内的管路接头数量，降低漏气风险。设计过程中需要重点考量管壁的热变形量，因为管路长期接触高温排气，工作温度区间跨度从环境温度到六百摄氏度以上，因此管段的固定点需要预留热膨胀间隙，避免热应力拉扯造成接口开裂。

　　外形尺寸方面，主管路的通径匹配主流1.5-2.5L排量发动机的进气流量需求，弯折段的转弯半径控制在管径的2.5倍以上，既保证气流顺畅，也不会占用过多的横向安装空间，各接口的同轴度公差控制在0.2mm以内，确保装配时卡箍或法兰能够顺利对接，无需额外施加外力校正管路位置。安装边界上，管路与周边线束、橡胶管路的最小间隙预留不小于15mm，避免高温管壁烤蚀相邻的非金属部件，同时管路最低点不设置积液结构，防止冬季冷凝水积存冻堵管路。

　　从功能实现角度，这套管路在发动机冷启动阶段，排气歧管内的高温废气会通过管路壁面与进气侧的新鲜空气进行热交换，不需要将废气直接导入进气道，避免了废气混入造成的进气氧浓度下降问题，在暖机完成后，随着进气温度上升到正常工作区间，管路内的热交换处于平衡状态，不会造成进气温度过高影响充气效率。实际建模过程中，管段的壁厚选取1.5mm的不锈钢管材参数，弯折处的壁厚减薄率控制在10%以内，满足管路的承压与抗振动要求，能够适配发动机运行过程中的高频振动工况，不会出现管路疲劳断裂的问题。在流道设计上，各管段的衔接处做了平滑过渡处理，没有突兀的截面变化，减少气流在管路内部形成涡流的概率，降低进排气过程的压力损失，保证发动机在全负荷工况下的进气量充足，不会因为管路阻力造成动力输出下降。
