带法兰边伸出式排气歧管连接管件

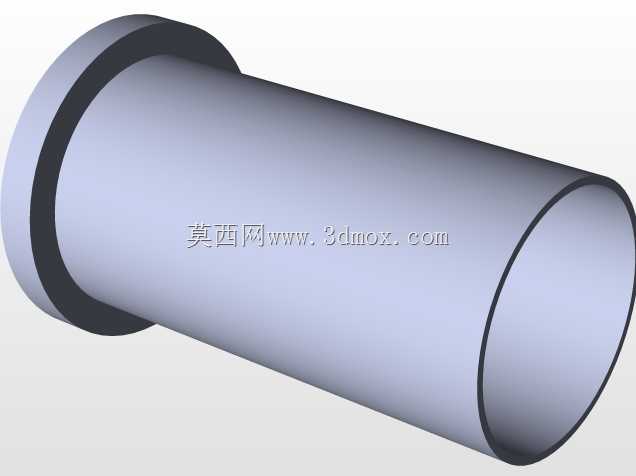

　　这类带单侧法兰边的伸出式排气连接管，主要应用在小排量内燃机的排气歧管末端延伸段，承担着把歧管汇总后的高温废气定向导出到后级处理单元或排气尾段的作用，在小型通用汽油机、非道路机械动力单元、微型发电机组的排气系统里十分常见。不同于普通等径直管，该管件一端集成了加厚的法兰凸缘，安装时不需要额外搭配焊接法兰，直接通过凸缘上的均布螺栓孔就能和排气歧管的出口端面紧密贴合，配合耐高温密封垫片可以有效避免高温高压废气的泄漏问题，大幅降低现场装配的工序复杂度。从结构设计逻辑来看，管件主体采用等厚薄壁圆筒结构，壁厚取值兼顾了高温工况下的结构强度与轻量化需求，既可以承受排气脉冲带来的周期性压力波动，也不会因为管壁过厚增加不必要的重量、

　　延缓冷机状态下的排气升温速度，这一点对于带尾气后处理装置的动力单元来说尤为重要——更快的排气升温速度可以缩短后处理载体的起燃时间，降低冷机阶段的污染物排放。法兰凸缘的外径比管件主体外径大出一圈，凸缘的厚度经过针对性校核，在螺栓按规定扭矩锁紧时，凸缘不会出现翘曲变形，保证密封面的平面度始终维持在允许公差范围内；凸缘与管件主体的衔接位置做了平滑的圆弧过渡，避免直角衔接带来的应力集中问题，要知道排气系统工作时会伴随持续的振动，加上冷热交变带来的热胀冷缩影响，应力集中位置很容易在长期使用后出现疲劳裂纹，圆弧过渡的设计可以大幅分散衔接处的结构应力，提升零件的疲劳寿命。在安装边界方面，管件的有效插入长度是根据周边部件的避让距离确定的，

　　伸出段的外圆尺寸公差控制在合理范围，既可以顺利插入后级管路的对接接口内，也不会因为间隙过大导致密封失效；法兰端的螺栓孔中心距严格匹配对应排气歧管出口的安装孔位，不需要现场扩孔或者调整位置就能直接对位安装，管件的总长度经过核算，安装后不会和周边的隔热罩、发动机缸体附件、管线卡箍产生运动干涉，哪怕是发动机在悬置上出现最大幅度的抖动，管件和周边部件之间也能保留足够的安全间隙。从实际使用场景来说，这类管件除了基础的导气作用，还能在一定程度上缓冲排气系统的装配公差，因为伸出段的长度预留了少量的调整余量，当后级排气管路出现小幅的位置偏差时，可以通过调整插入深度来补偿偏差，降低整个排气系统的装配精度要求。不同于铸造一体的排气歧管，

　　这类薄壁管件采用钣金卷制或者无缝管加工成型，生产效率更高，成本也更低，在维修替换场景下的适配性更好，不需要更换整个排气歧管总成，只需要单独更换该连接管件就能解决法兰面腐蚀、管壁破损导致的漏气问题。设计过程中还需要考虑排气的流阻特性，管件内壁保持光滑无凸起，法兰端的内孔和管件主体内孔做到完全齐平，没有台阶或者缩口，避免废气流通时出现局部涡流，减少排气阻力，保证发动机的排气顺畅度，不会因为管路的流阻过大影响发动机的动力输出效率。另外，法兰的密封面做了平面度处理，表面粗糙度满足密封要求，不需要额外加工就能直接和密封垫片贴合，在长期高温工作环境下，法兰面也不会因为氧化出现明显的平面度劣化，保证整个使用周期内的密封可靠性。
