柴油发动机SCR预热进气排气处理装置

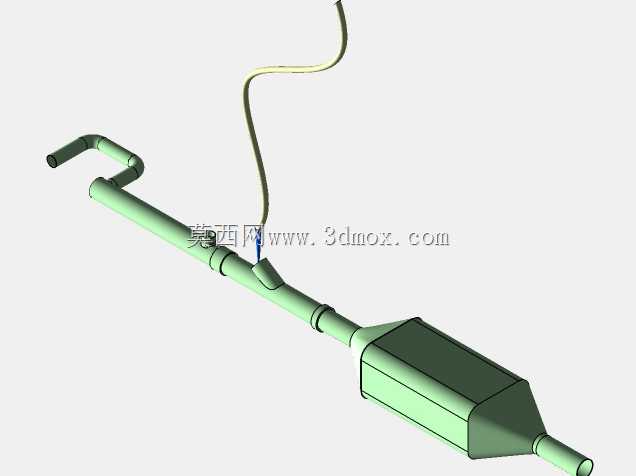

　　这套装置面向柴油发动机尾气后处理场景开发，核心作用是降低排气中的氮氧化物排放，满足非道路移动机械、商用柴油车辆的排放管控要求。整套系统沿排气走向布置，前端通过弯管结构对接发动机排气歧管出口，弯管段做了圆弧过渡处理，避免排气流道出现直角突变造成的背压升高，弯管的弯折角度适配常见柴油发动机舱的侧边布置空间，安装时可通过管段自带的卡接环位调整轴向插入深度，适配不同壁厚的排气法兰对接需求。沿排气流向后段依次布置喷嘴安装座、氨罐连接管路、催化转化器主体，其中喷嘴安装座采用斜插式布局，喷射方向与排气流向呈15度夹角，可让还原剂与高温排气充分混合，避免还原剂直接喷到管壁造成结晶堵塞。带压力表的氨罐通过柔性管路与喷嘴连通，管路走线沿排气管外壁固定，

　　避开高温区域的同时预留了足够的弯曲余量，抵消发动机运行过程中的振动位移，防止管路接头出现疲劳松脱。催化转化器采用方壳封装结构，相比传统圆壳结构更便于在底盘扁平空间内固定，壳体两端通过锥段过渡连接圆型排气管，锥段的扩张角控制在合理范围，避免排气流经截面突变处产生涡流，影响催化转化效率。整套系统的预热功能集成在喷嘴上游的管段内，通过管壁内嵌的加热结构提升低温启动阶段的排气温度，让SCR系统在发动机冷机阶段就能快速达到工作温度，减少冷启动过程中的氮氧化物排放。设计过程中充分考虑了整车安装的边界限制，整套装置的总长度适配轻卡类车型的底盘排气布置空间，最大外廓尺寸避开了底盘传动轴、燃油箱等周边部件的运动与安装间隙，

　　管路上的固定吊耳位置与常见商用车底盘的安装孔位对齐，可直接替换原有排气后处理段，无需额外改动底盘结构。催化转化器内部的载体预留了足够的扩容空间，可适配不同功率段柴油发动机的排气流量需求，压力检测接口直接集成在氨罐本体上，可实时监测还原剂供给压力，便于整车电控系统调整喷嘴喷射量，保证还原反应始终处于最优效率区间。整套管路的连接部位均采用标准卡箍连接结构，售后维护时可快速拆解更换喷嘴、滤芯等易损件，无需整体切割管路。在流道设计阶段，通过模拟不同转速下的排气流速分布，调整了弯管与锥段的过渡曲率，让整个流道的压力损失控制在合理范围，不会因为加装后处理装置造成发动机排气背压过高，影响动力输出与燃油经济性。预热模块的功率匹配覆盖零下30度的低温启动场景，可在发动机启动后短时间内将排气温度提升至催化剂起燃温度，解决北方寒冷地区SCR系统低温工况下转化效率不足的问题。
