带机械喷射结构的SCR系统压力储液罐

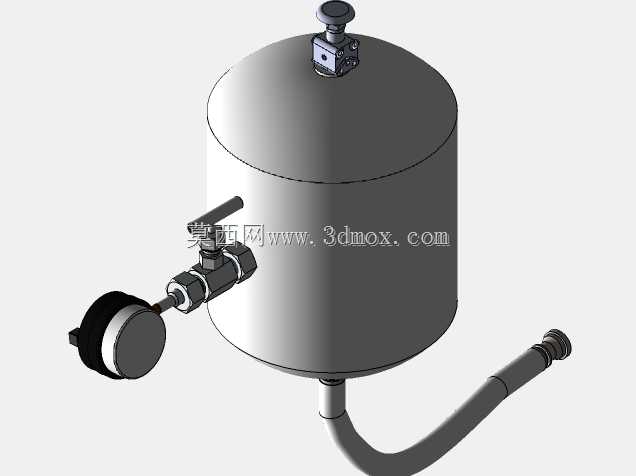

　　在商用车及非道路移动机械的尾气后处理系统中，SCR选择性催化还原路线是目前满足氮氧化物排放要求的主流技术路径，而带机械喷射的SCR系统压力箱，是整套后处理供给单元里负责承压存储尿素溶液、稳定供给喷射介质的核心承压部件，区别于常压尿素箱的结构设计，这类压力储液单元多用于采用机械喷射式SCR结构的动力系统中，不需要依赖电子计量泵的高精度电控信号，依靠罐体自身的稳压特性配合机械喷射阀完成尿素的定量供给，适配部分工程机械、农用机械以及老旧款商用车的后处理改造与原配装需求。从实际工况适配角度看，这类压力箱需要长期耐受尿素溶液的弱腐蚀，同时要承受系统工作时的内部稳压载荷，罐体主体采用立式圆柱结构设计，上下端采用标准椭圆封头收口，

　　这种结构的优势在于圆柱壳体内应力分布均匀，承压状态下筒壁的环向与轴向应力可控，不需要额外增加过多加强筋就能满足常规工作压力下的强度要求，同时立式布置的形式能够最大化利用机舱内的竖向安装空间，减少横向占用的布置面积，对于安装空间局促的工程机械机舱来说，这种结构的空间适配性更强。罐体顶部集成安装了手动调压阀组件，该组件直接与罐体内部气腔连通，能够根据喷射系统的工作压力需求手动调整罐内的稳压值，保证机械喷射阀入口处的压力稳定在设计区间内，避免因为压力波动导致的尿素喷射量偏差，进而影响尾气的催化还原效率；罐体侧部的接口位置依次布置了压力检测表座与机械喷射阀安装位，压力表通过针型阀与罐体内部连通，针型阀的设置能够在压力表需要校验或者更换时，

　　在不排空罐内介质、不拆解罐体主体的情况下单独切断检测通路，降低现场维护的工作量，外接的压力表能够直观反馈罐内实时压力，方便运维人员快速排查系统压力异常故障。喷射阀出口直接连接输送管路，管路采用带弯曲弧度的硬管加端部接头的结构，顺着罐体侧部向下延伸至安装位，避免管路出现直角弯折导致的流阻增大，同时管路的固定点位贴合罐体下部的支撑结构，减少车辆运行过程中管路振动带来的接头松动风险。罐体底部设置了出液口与安装支脚接口，出液口位置低于罐体内部的最低液位线，保证罐内尿素溶液能够完全供给，避免出现残留积液结晶的问题，支脚接口采用标准的法兰连接形式，能够适配不同车型的安装支架，不需要针对安装点位重新加工罐体主体。从设计逻辑上看，

　　整个压力箱的接口布局遵循了操作维护便利性优先的原则，需要人工操作的调压阀布置在罐体顶部最容易触及的位置，需要日常巡检的压力表布置在侧方朝向运维人员站立侧的方向，输送管路的走向避开了机舱内的高温排气部件，防止管路长期受高温烘烤出现老化，同时罐体的所有外接接口都采用了标准管螺纹连接，能够和市面上通用的后处理管路配件直接适配，降低备件替换的成本。在安装边界上，这类立式压力罐的外径控制在常规后处理安装空间的允许范围内，整体高度不会超出机舱盖的闭合高度，罐体与周边部件的安全间隙满足散热与拆装操作的要求，不需要对周边原有部件进行移位改造就能完成装配套装，罐体表面没有多余的外凸结构，避免在车辆运行过程中与周边部件发生干涉碰撞。实际使用过程中，罐内存储的尿素溶液在稳压状态下通过机械喷射阀定量喷入排气管道中，与尾气中的氮氧化物在催化器内发生还原反应，将污染物转化为无害的氮气与水，而罐体自身的稳压结构能够保证在发动机不同工况下，喷射压力始终保持稳定，不会因为发动机转速波动、气源压力变化出现喷射量忽大忽小的问题，相比电控喷射系统，这种机械结构的压力供给单元结构更简单，对恶劣使用环境的耐受能力更强，在高粉尘、强振动的矿区、农田作业场景下的故障率更低，更适合对设备可靠性要求高、维护条件相对简陋的作业场景。
