MQ1捕食者长航时侦察无人机曲面建模

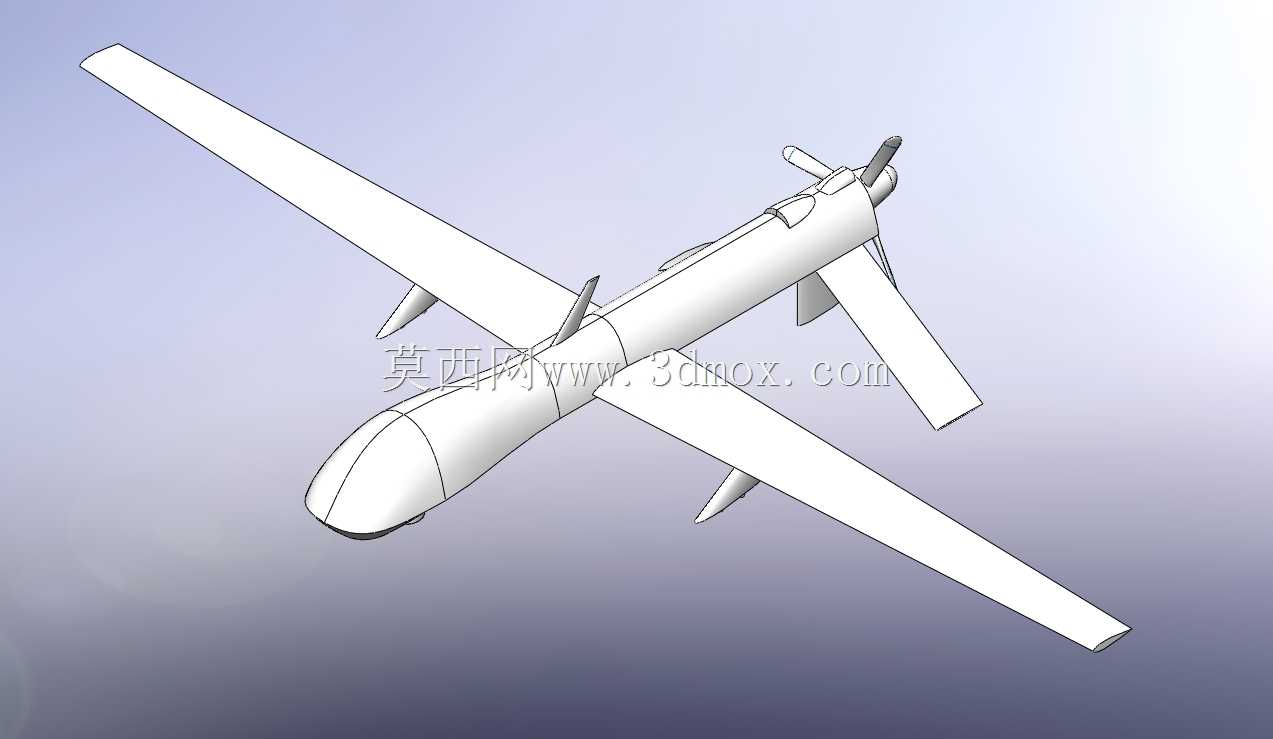

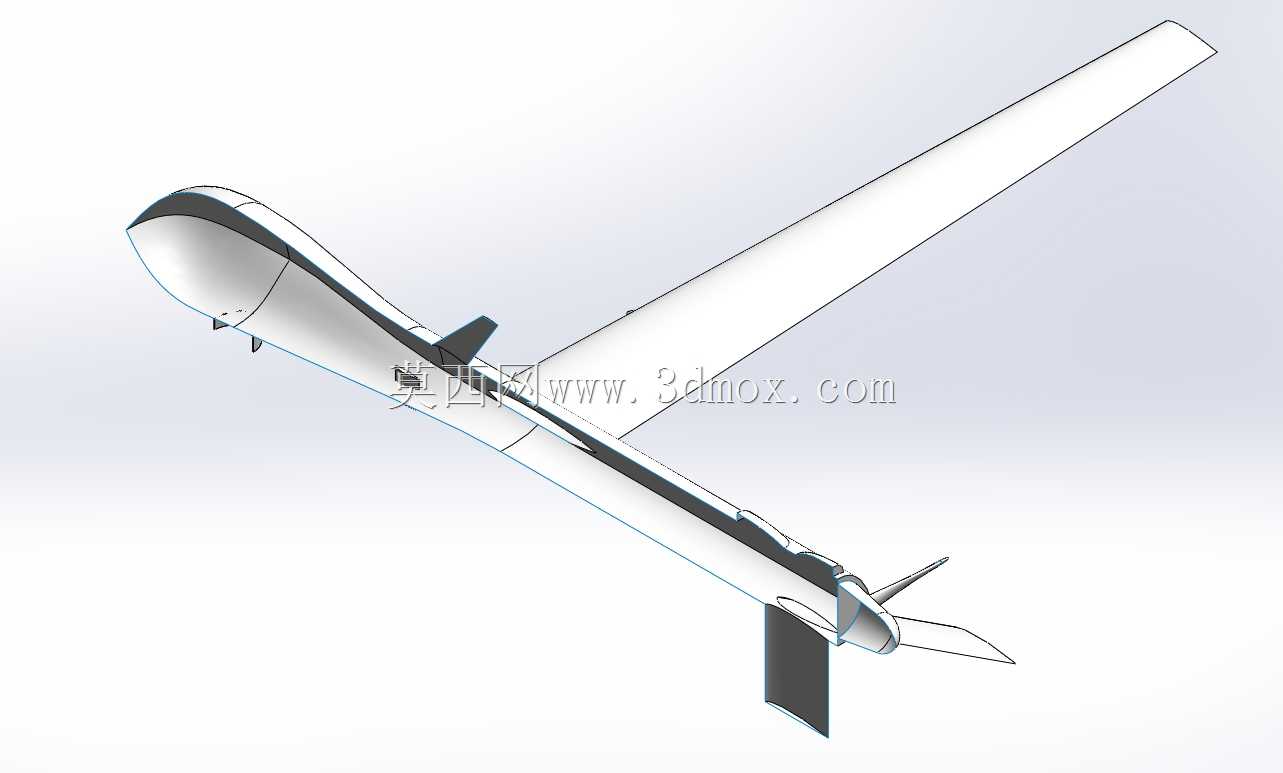

　　在低空战术侦察与边境巡逻的任务场景中，长航时固定翼无人机的气动外形设计直接决定了续航表现与飞行稳定性，本次完成的捕食者构型无人机模型，完全围绕实际任务载荷挂载需求与气动效率要求搭建曲面结构。从实际作业场景来看，这类无人机主要承担广域区域的持续巡航监控任务，需要在中低空保持数小时的稳定飞行，因此机身整体采用大展弦比平直翼布局，机翼展长与机身长度的比例控制在6:1左右，能够在较低巡航速度下获得足够升力，降低动力系统的输出负荷，适配小型螺旋桨动力的推力特性。建模过程中优先处理机身与机翼的融合过渡区域，这部分曲面的连续性直接影响飞行过程中的诱导阻力大小，没有采用简单的拼接面处理，而是通过多组引导线搭建G2连续的过渡曲面，

　　保证机身中段到机翼根部的气流不会出现过早分离，匹配实际飞行时的气动要求。尾翼部分采用V型尾翼布局，相比常规平尾加垂尾的结构，能够在保证航向与俯仰操纵效率的同时，减少尾翼结构的气动阻力，同时降低尾段的结构重量，建模时尾翼的安装角与上反角严格按照实际飞行配平要求设置，保证操纵力矩的线性输出特性。机头下方预留了光电侦察载荷的安装舱位，这个位置处于机身轴线下方，不会被机翼或者尾翼遮挡观测视野，舱体曲面与机头下部的蒙皮曲面做了平滑过渡，避免凸起结构带来额外的气流扰动。机身尾部的动力舱段，预留了螺旋桨与发动机的安装接口，尾椎部分的曲面做了收敛处理，能够减少尾部的涡流阻力。机翼下方设置了两处外挂点的安装平面，位置处于机翼展长30%左右的位置，

　　这个位置的机翼结构强度足够承载小型任务载荷，同时不会对机翼的气动弹性造成过大影响，外挂点与机翼下表面的连接面做了贴合处理，保证安装时的定位精度。整个建模过程采用表面建模思路，所有蒙皮曲面都保证了足够的曲率连续性，没有出现尖锐的棱角或者曲面褶皱，能够直接用于后续的气动仿真计算，也可以作为缩比模型制作的结构参考。从安装边界来看，机身整体的最大宽度控制在1.2米左右，机身高度0.8米，能够适配常规的地面发射架与储运包装箱尺寸，机翼采用中单翼安装位置，机身重心处于机翼弦长30%的位置，匹配常规固定翼无人机的重心配平要求，不需要额外增加配重就能满足飞行时的静稳定度要求。起落架部分采用前三点式布局，前起落架位于机头下方，

　　主起落架位于机身中部下方，起落架的收放舱门曲面与机身蒙皮完全齐平，收起后不会破坏机身的整体气动外形，减少巡航过程中的阻力增量。机载天线的安装位置分别布置在机身背部与机翼前缘，这些位置不会被机身结构遮挡信号传输路径，天线底座与机身曲面做了共形处理，避免突出结构带来的阻力与信号干扰问题。
