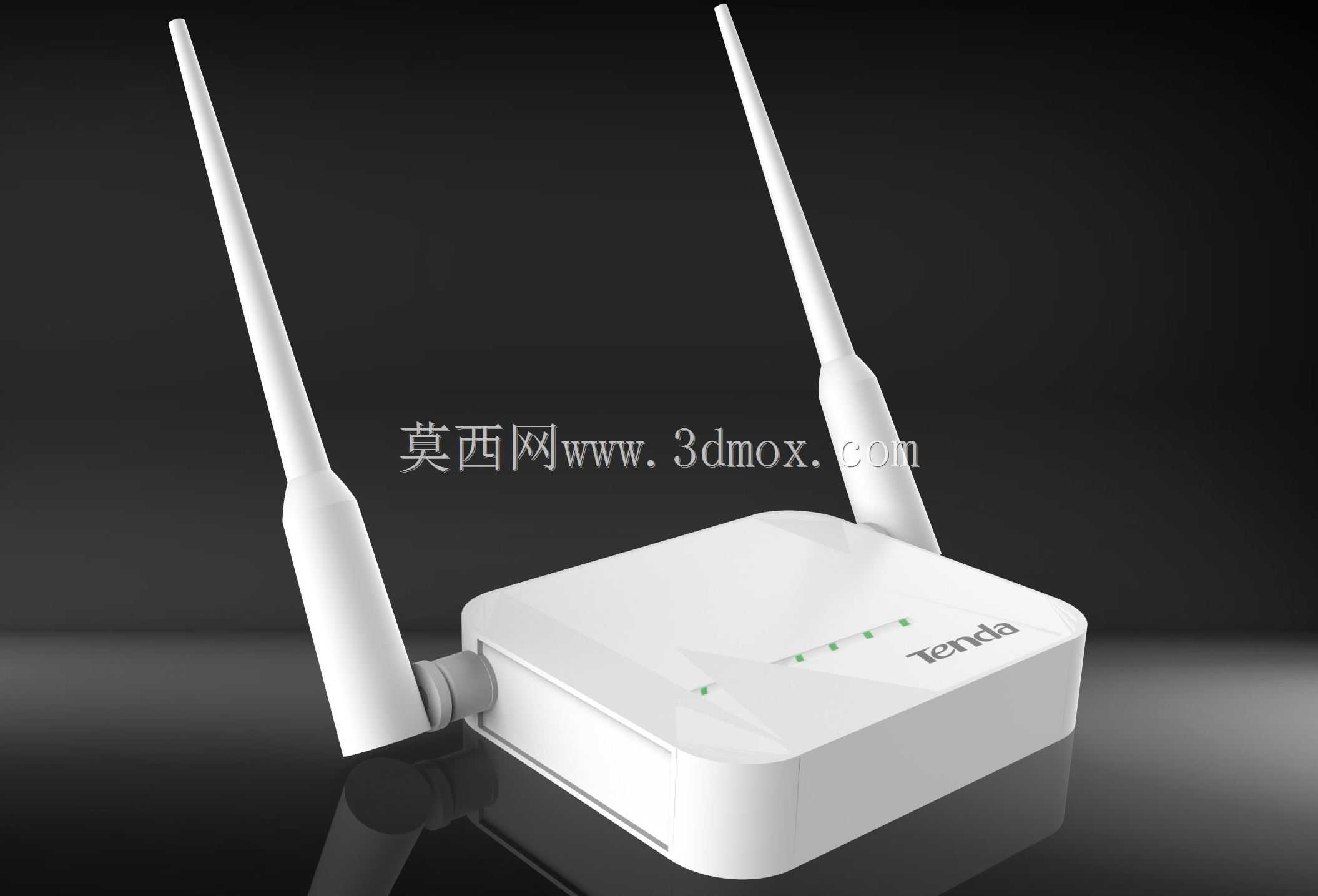

腾达双天线家用无线路由器外观结构建模

项目分类:通讯工具类 发布时间:2022-02-22 ID:560014
  • 腾达双天线家用无线路由器外观结构建模
  • 腾达双天线家用无线路由器外观结构建模

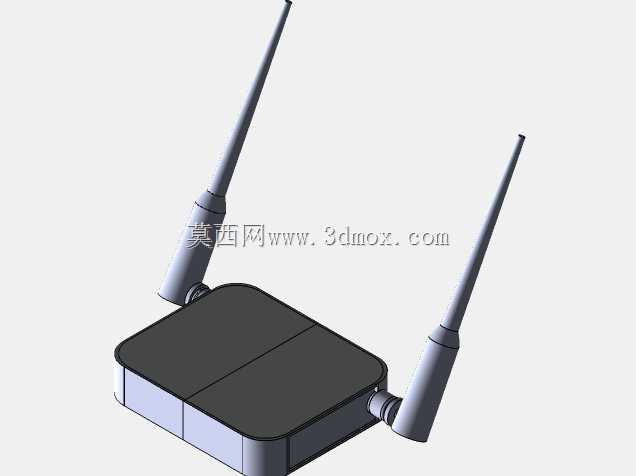

  做这个路由器的结构建模时,最先要考虑的是家用场景的安装边界,这类桌面放置的网络设备,常规摆放高度在桌面以上0到15厘米区间,机身主体的长宽尺寸控制在110毫米见方以内,整体高度不含天线的部分不超过30毫米,能适配绝大多数家庭电视柜、书桌边角的摆放空间,不会占用过多桌面置物面积。天线的转动结构是建模时需要重点还原的部分,两根外置全向天线通过根部的阻尼转轴与机身连接,可实现水平方向180度转动、垂直方向90度俯仰调节,建模时要预留转轴的配合间隙,避免结构干涉,保证天线调整角度时的活动空间符合实际产品的阻尼手感,不会出现转动卡顿或者松垮的结构问题。

  从实际使用场景来看,这类家用路由器主要承担家庭空间内的无线网络信号覆盖、多设备有线网络接入功能,机身正面的状态指示灯排布在靠近前缘的斜切面上,斜切角度设计为15度,刚好适配用户坐姿状态下的观察视角,不用俯身就能清晰看到电源、网络、各网口的工作状态,指示灯采用内凹式的透光孔设计,既能避免灯光直射产生的眩光,也能防止日常擦拭时刮花透光区域。机身的上壳采用高光免喷涂的塑料材质,边角做了R8的圆角过渡,没有尖锐棱角,既避免日常挪动时磕碰划伤,也能减少注塑生产时的应力集中问题,上壳与下壳的配合采用卡扣式连接,沿机身侧边均匀排布8个卡扣,配合底部的两颗固定螺丝,既保证壳体连接的紧密性,也方便后期维修拆解。

  建模过程中,机身背部的接口区域要严格按照实际布局还原,从左到右依次排布电源接口、复位按键、WAN口、多个LAN口,接口区域做了内凹2毫米的沉台设计,能避免插头插入后突出机身过多,也能对插头根部的线材起到一定的承托作用,减少线材弯折导致的接触不良问题。底部的防滑脚垫设计在四个角位置,脚垫高度1.5毫米,既可以垫高机身保证底部散热间隙,也能增大与桌面的摩擦力,避免触碰天线时机身移位,底部的散热孔采用长条形格栅设计,开孔方向顺着空气对流方向排布,在保证壳体结构强度的前提下,最大化自然散热的效率,满足设备长时间连续工作的散热需求。

  从结构设计的合理性角度出发,天线的内置走线空间要在转轴位置预留足够的穿线孔位,穿线孔做圆角打磨处理,避免天线转动时磨破射频线的绝缘层,机身内部的主板安装柱高度统一为6毫米,保证主板与上下壳之间都留有足够的散热空间,安装柱的根部做加强筋处理,避免螺丝锁附时出现柱体断裂的问题。这类家用网络设备的建模,除了还原外观的曲面流畅度,更要兼顾实际生产装配的工艺可行性,比如壳体的拔模角度统一设置为1.5度,所有外观面的分型线都设置在侧边的转角位置,减少合模线对外观质感的影响,表面的丝印logo位置做下沉0.2毫米的浅槽,避免丝印层在日常使用中被摩擦脱落。

  在实际的家庭组网场景中,这类双天线路由器的信号覆盖范围可以满足90平米以内的平层空间使用,天线的角度调整可以根据房屋的结构布局灵活设置,比如需要覆盖上下楼层时可以将天线调整为水平状态,需要覆盖同层远距离区域时可以将天线垂直摆放,建模时还原的转轴阻尼结构,就是为了保证天线调整到任意角度都能保持固定,不会因为自身重量下垂偏移,影响信号覆盖的效果。机身的整体重量控制在180克左右,不会因为重量过轻易被线材拖拽移位,也不会因为过重增加不必要的材料成本,外壳选用ABS材质,兼顾韧性与表面光泽度,能满足日常使用的抗摔、耐刮擦需求。
