电脑CPU散热用冷却风扇框结构设计

　　在台式计算机、工控主机、嵌入式计算设备的散热系统中，风冷散热是成本可控、可靠性最高的散热方案，而冷却风扇框作为轴流散热风扇的核心承载结构，直接决定了风扇运行的稳定性、安装适配性以及风道的密封效果。很多初入结构设计领域的工程师容易忽略风扇框的细节设计，往往只做一个简单的圆环加安装耳，实际装机后才会出现扇叶擦框、安装孔位偏差、高速运转共振漏风等问题，反而影响整体散热效率。

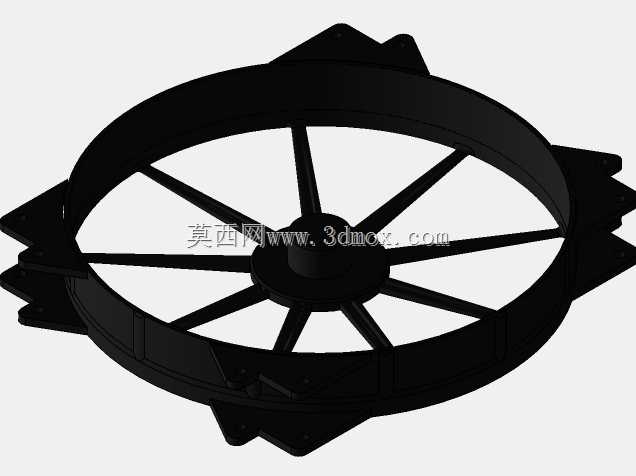

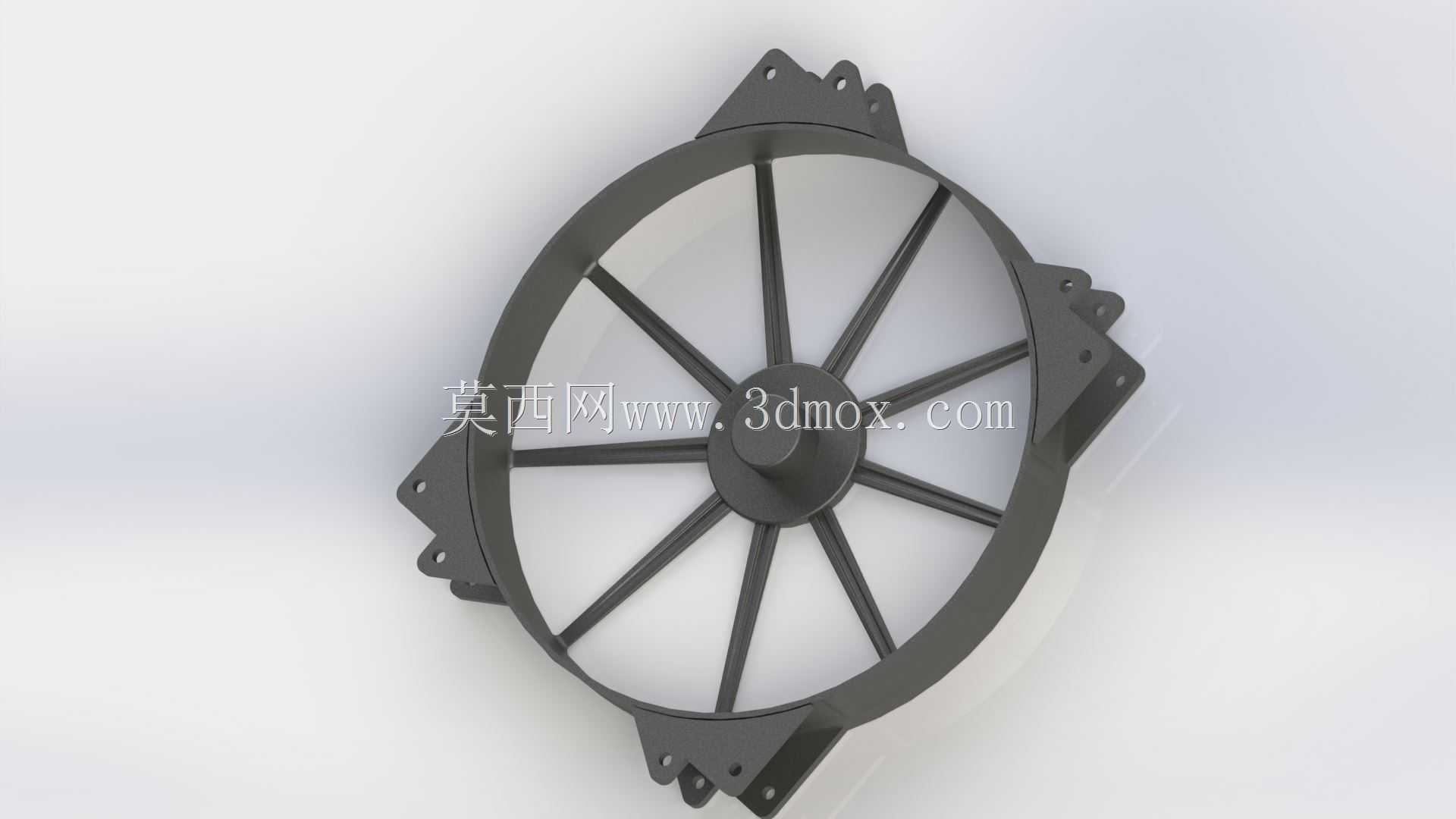

　　这款风扇框的整体轮廓采用正圆外框搭配多向延伸安装耳的结构，外框的内径尺寸严格匹配常用120mm规格轴流扇叶的旋转外径，单边预留0.8mm的安全间隙，既避免扇叶高速旋转时与框体发生剐蹭，也不会因为间隙过大导致气流从扇叶边缘回流，降低风冷的有效送风效率。框体的轴向宽度设计为25mm，和行业通用的12025规格风扇的厚度标准完全对齐，能够适配绝大多数机箱、CPU散热器塔体、水冷排的安装位尺寸，不需要额外做结构避让。

　　安装耳的设计没有采用常规的四耳对称布局，而是根据CPU散热器的实际安装场景做了六组带安装孔的凸耳，分别分布在框体的0度、60度、120度、180度、240度、300度方位，每个凸耳上的安装孔直径为4.2mm，适配M4规格的自攻螺丝或者减震胶钉，多组安装孔位可以兼容不同孔距的散热塔固定需求，不管是单塔还是双塔散热器，都能找到对应的固定点位，不需要额外加装转接支架。凸耳和外框的衔接位置做了R3的圆弧过渡，避免注塑成型时出现应力集中导致的凸耳断裂问题，同时凸耳的厚度比外框侧壁厚0.5mm，提升螺丝锁附时的结构强度，防止多次拆装后孔位开裂。

　　框体内部的辐条设计没有采用常规的直条径向布局，而是采用了十根等角度分布的倾斜辐条，辐条从中心轮毂位置向外延伸至外框内壁，倾斜角度和扇叶的出风角度做了匹配，能够对扇叶吹出的气流做二次导流，减少气流穿过辐条时产生的紊流噪音，同时辐条的截面做了翼型处理，迎风面为圆弧过渡，背风面做收窄设计，降低风阻的同时提升辐条的结构强度，即使风扇在2000转以上的高转速运行，辐条也不会产生明显的形变。中心的轮毂位置做了下沉式凸台设计，凸台的内径匹配常用的直流无刷电机外径，深度为3mm，能够将电机定子完全嵌入凸台内部，既可以对电机做径向定位，也能避免电机线束和旋转的扇叶发生干涉，凸台的中心位置预留了电机轴的避让孔，同时在凸台背面设计了十字形的加强筋，提升轮毂位置的抗形变能力，防止电机运转时的震动导致轮毂位置开裂。

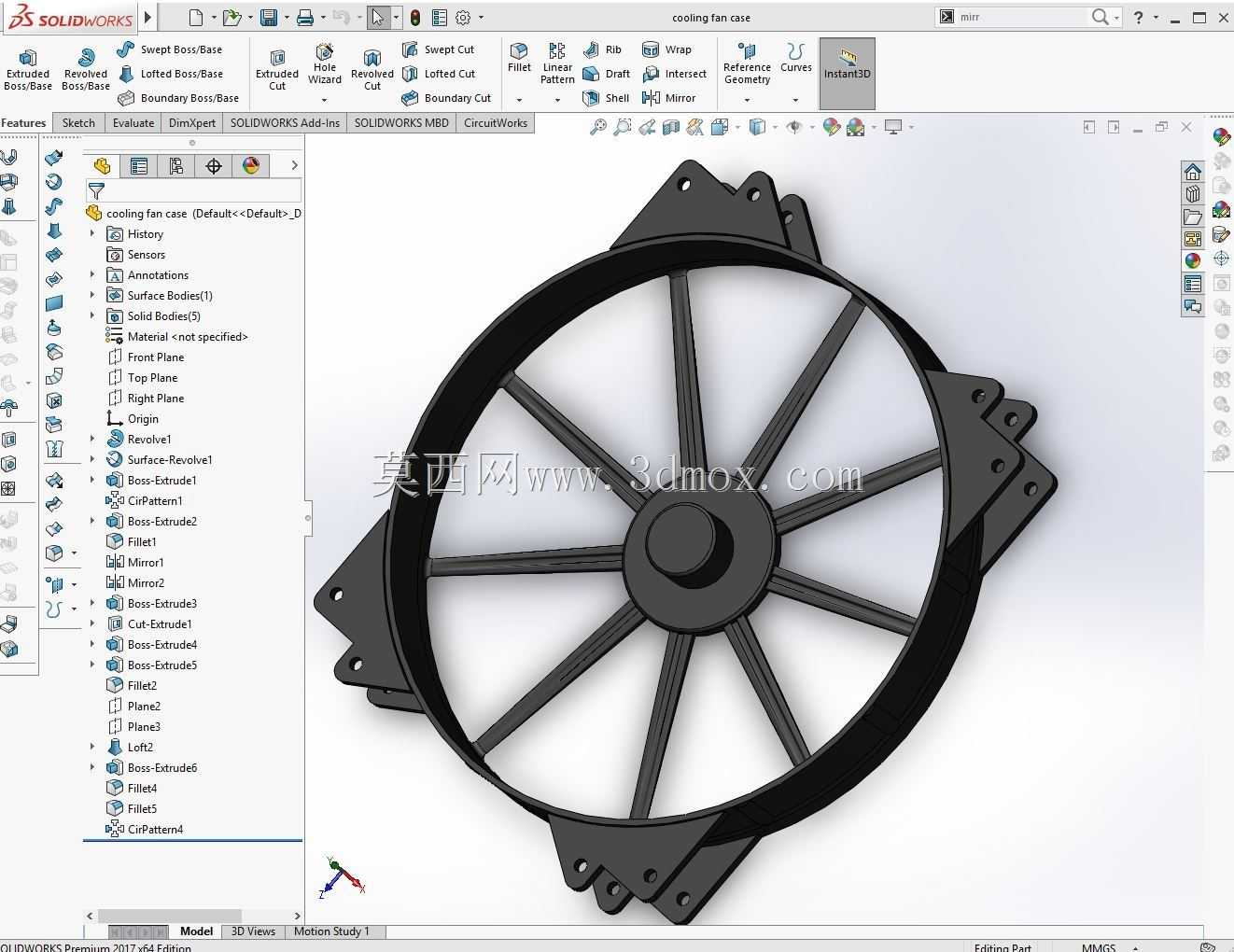

　　框体的进风侧边缘做了1mm的圆角导风设计，能够让进风侧的气流更顺畅的进入扇叶区域，降低进风端的风噪，出风侧的边缘则做了0.5mm的止口设计，当风扇和散热鳍片或者水冷排贴合安装时，止口能够嵌入散热鳍片的边框内，实现框体和散热部件的无缝贴合，避免气流从贴合面的缝隙泄漏，提升有效送风量。框体的侧壁厚度均匀控制在1.8mm，采用三维样条放样做凸台和辐条的过渡衔接，整个模型没有壁厚突变的位置，完全符合注塑成型的工艺要求，不需要做额外的壁厚调整就能直接开模生产，同时均匀的壁厚也能减少注塑过程中的缩水、翘曲问题，提升成品的尺寸精度。

　　在实际选型应用中，这款风扇框可以直接适配120mm规格的标准轴流扇叶和直流电机，组装完成后既可以作为机箱散热风扇单独使用，也可以搭配铝制或者铜制散热鳍片组成CPU风冷散热器，还可以固定在水冷排上作为冷排的散热风扇使用，多组安装耳的设计让它的适配场景比常规四孔风扇框更广，不需要重新开模就能适配多种不同结构的散热产品，能够有效降低散热厂商的开模成本。设计过程中还考虑了长期运行的可靠性，所有的棱角位置都做了圆角处理，没有应力集中的尖角位置，即使在7*24小时连续运行的工控设备场景下，框体也不会因为长期的微震动产生疲劳断裂问题，同时框体的材质适配常规的ABS或者阻燃PC材料，能够满足电子设备的阻燃要求。
