台式机ATX电源钣金外壳结构设计

　　日常做PC电源结构开发的时候，钣金壳体是整个电源的承载基础，所有内部元器件——从PFC电感、主变压器到PCB板、输出模组，全部要固定在这个壳体内部，同时壳体还要承担电磁屏蔽、结构防护、散热导流的多重作用，不能只当成一个简单的金属罩子来做。先从安装边界说起，常规ATX台式电源的安装位是机箱尾部预留的标准150mm×86mm×140mm空间，这个壳体的折边公差必须控制在±0.2mm以内，不然装机的时候要么塞不进机箱的电源仓位，要么固定螺丝孔对不上机箱的安装柱，之前有新手做设计的时候折边回弹没算准，壳体宽度超了0.8mm，整批试装件全部卡在上置电源仓位的边缘，只能返工重新折弯，浪费了不少钣金料。

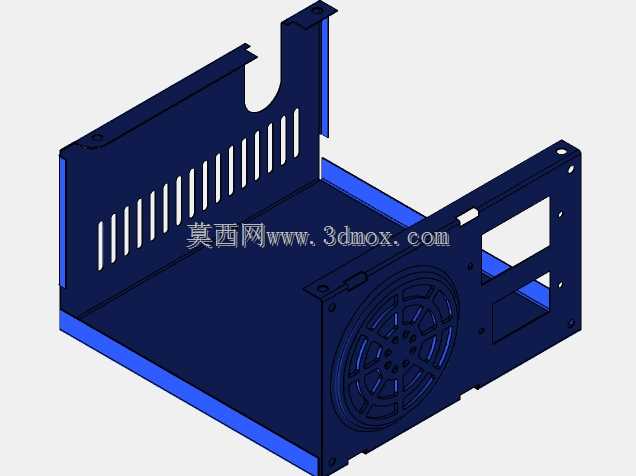

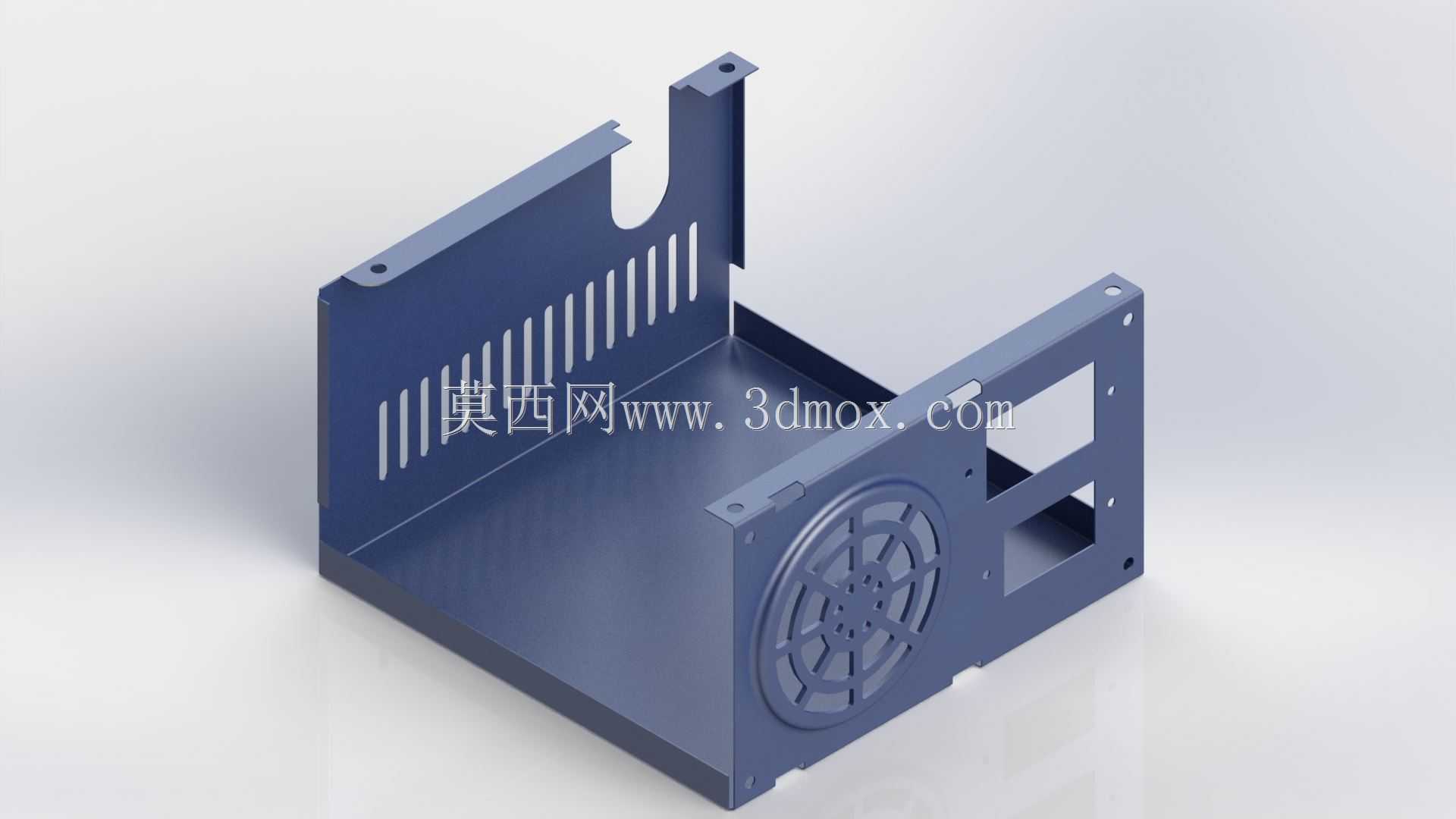

　　设计这个壳体的时候，首先要拆分钣金件的组成，整个壳体是由主围板、侧盖板、安装支架三个主要钣金件拼接而成，主围板用0.8mm厚的SECC电解板折弯，这个厚度刚好平衡结构强度和整机重量，太薄的话电源装到机箱里会因为内部变压器的震动产生共振异响，太厚的话会徒增电源整体重量，不符合现在装机轻量化的需求。折弯的时候要注意所有内角都做R0.5的圆角处理，避免生产组装的时候割伤作业员的手，同时折边处要预留压筋，提升围板的整体刚性，避免长距离运输过程中壳体受挤压变形。

　　再看散热结构的设计，壳体侧面的通风栅格是用连续冲模冲出来的长条形腰型孔，孔的宽度控制在3mm，既保证通风量，又能防止外部的大尺寸异物掉入电源内部，栅格的排布方向顺着电源内部风扇的出风方向，减少风阻，提升散热效率。尾部的风扇安装位是直接在围板上冲出的80mm/120mm风扇通用安装孔位，孔位周边压出2mm高的凸台，风扇安装的时候凸台可以垫住风扇边框，减少风扇转动时的震动传递到壳体上，降低整机运行噪音。风扇位中间的格栅做放射状排布，和风扇的扇叶转动轨迹匹配，不会阻挡出风路径。

　　壳体上的安装固定位要提前和内部元器件的安装需求匹配，PCB板的固定柱是直接在钣金上冲出的凸包，攻M3的牙，不需要额外压铆铜柱，既减少装配工序，又能避免铜柱松脱导致的内部短路风险。主变压器的位置预留了单独的固定支架安装孔，因为变压器重量大，必须单独做支撑，不能只靠PCB板承载，不然运输过程中震动容易把PCB板的焊盘扯掉。输出端的位置预留了模组接口的开孔，开孔尺寸和常用的模组面板匹配，边缘做去毛刺处理，避免刮伤输出线材的绝缘层。

　　电磁屏蔽的设计细节也不能漏，壳体拼接的位置折边做10mm的重叠搭边，搭边处预留接地弹片的卡位，组装后弹片可以保证两个钣金件之间导通电阻小于0.1Ω，把内部的电磁辐射屏蔽在壳体内部，避免干扰主板、显卡这些敏感元器件的正常工作。壳体和机箱接触的安装位也要预留接地凸点，保证电源壳体和机箱整体导通，形成完整的屏蔽笼。

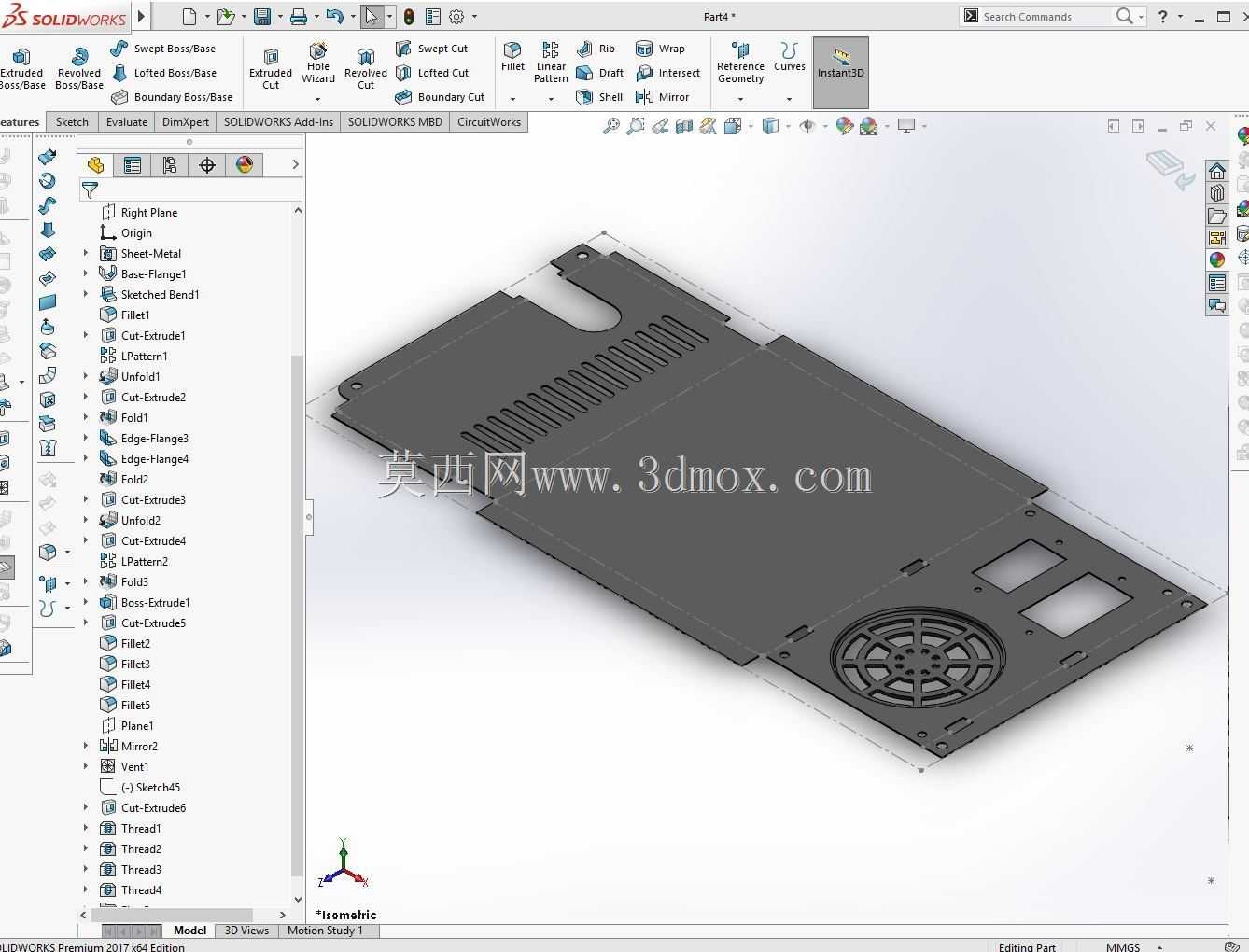

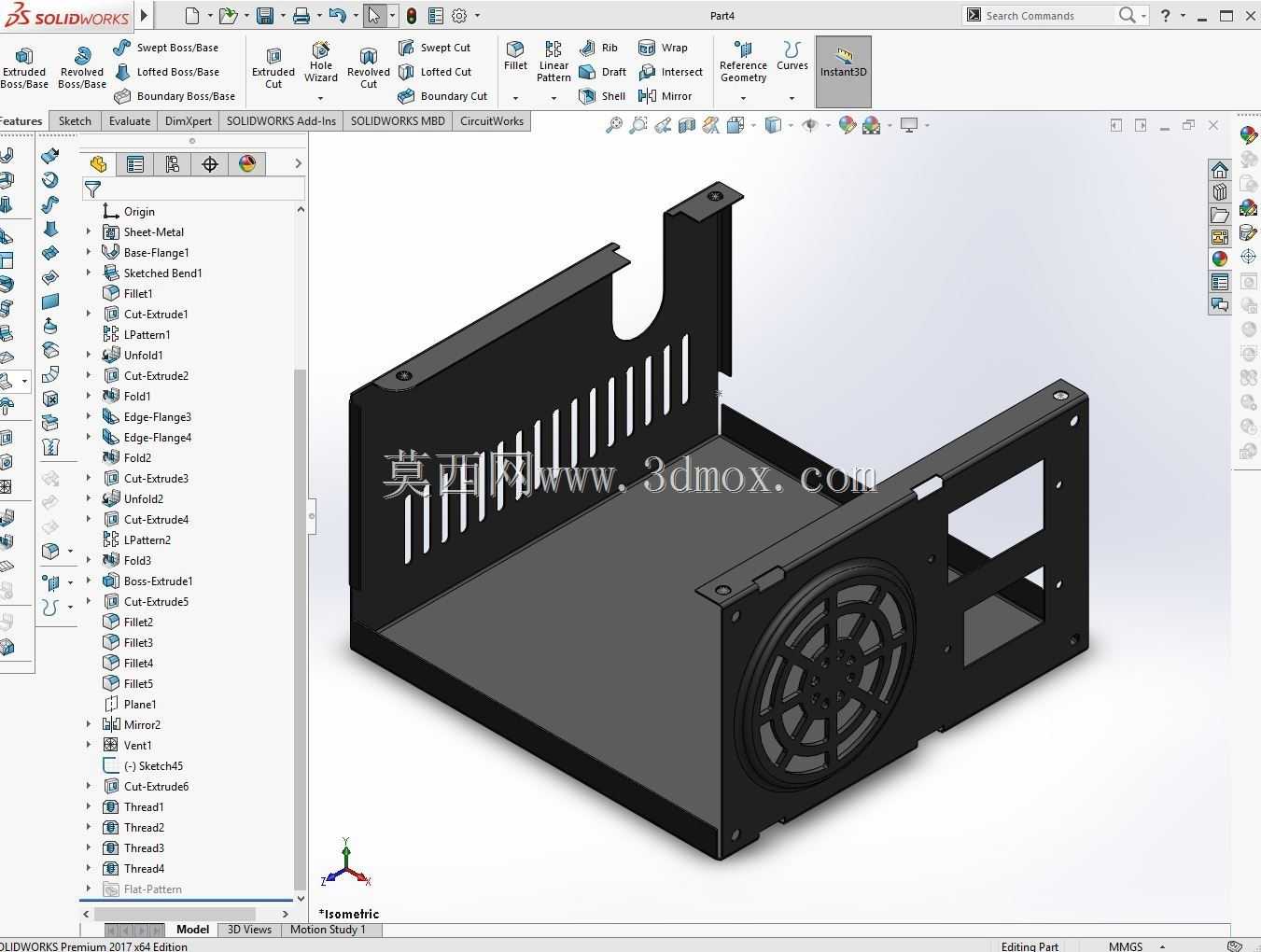

　　实际生产的时候，这个钣金件的所有开孔、折弯都可以在数控冲床和折弯机上一次成型，不需要额外的焊接工序，拼接处用抽芯铆钉固定，生产效率高，成本也容易控制。做三维建模的时候，要提前算好钣金的展开系数，SECC板的折弯系数按0.4倍板厚设置，展开后的下料图可以直接导入激光切割机或者数控冲床编程，不需要二次调整尺寸。还要注意所有的开孔距离折弯边的距离要大于2倍板厚，避免折弯的时候孔位被拉变形，之前碰到过孔离折边太近，折弯后孔变成椭圆，螺丝穿不过去的问题，这些细节在建模阶段就要规避掉。

　　另外壳体的表面处理做黑色静电喷塑，塑层厚度控制在60-80μm，既可以防锈，又能提升外观质感，喷塑前要做磷化处理，保证塑层的附着力，不会因为长期使用出现掉漆的问题。边缘的位置要做喷塑遮蔽，保证接地位置的导电性，不能让塑层覆盖接地接触点。
