电脑CPU外壳散热冷却风机结构设计

　　日常桌面级计算机运行过程中，CPU作为核心运算单元，持续高负载工况下会产生大量积热，若热量无法及时导出，会触发处理器降频保护，严重时甚至造成硬件永久性损伤，这类外壳冷却风扇正是风冷散热方案里的核心动部件，直接决定散热系统的风量输出与噪音表现。不同于机箱内的系统散热风扇，这类直接贴合CPU散热鳍片的冷却风扇，安装边界需要严格匹配主流塔式、下压式散热器的固定孔位，常规适配尺寸集中在90mm到120mm安装孔距区间，整体扇叶外轮廓直径控制在80mm到110mm范围，厚度多为15mm或25mm规格，既不会挤占机箱内内存、显卡的安装空间，也能保证足够的扫风面积覆盖散热鳍片的迎风面。

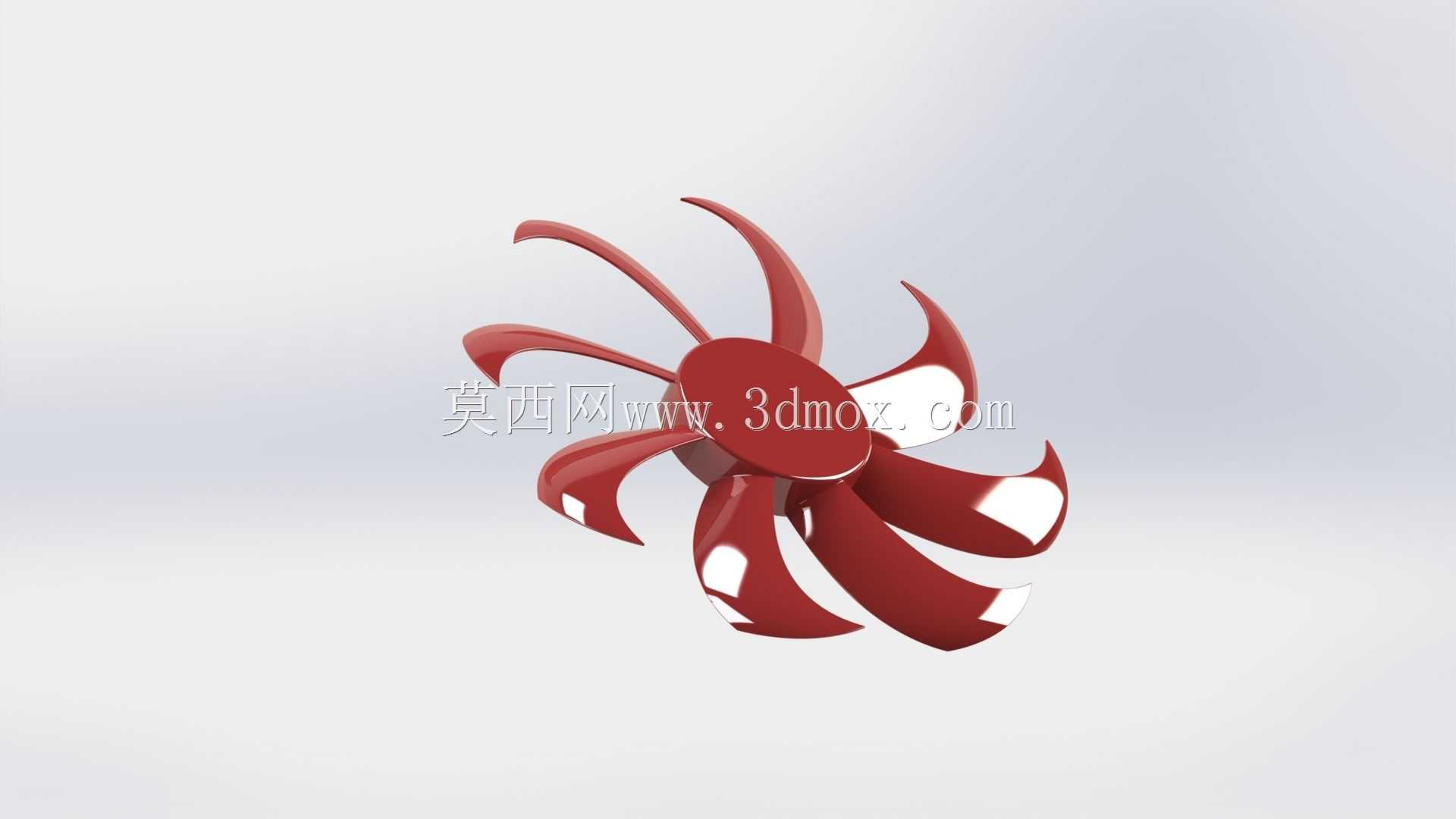

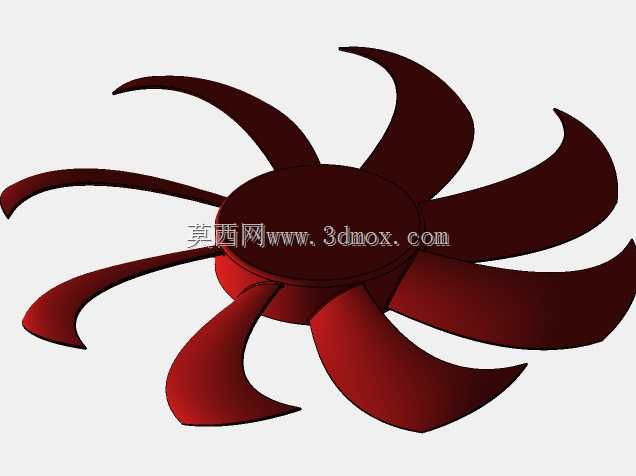

　　从实际功能特性来看，这款风扇采用九片弧形弯掠叶片设计，叶片前缘做了切角修型，能在相同转速下切割气流时减少紊流产生，降低叶片通过频率对应的风切噪音，叶片表面的曲面弧度经过反复调整，出风方向更集中，能让气流垂直穿透散热鳍片的间隙，避免气流在鳍片边缘逸散浪费，提升热交换效率。扇叶中心的轮毂部分做了加厚处理，内部预留了标准直流无刷电机的安装腔体，轮毂与叶片的衔接位置做了圆弧过渡，避免应力集中导致长期高速旋转下叶片根部出现疲劳断裂，同时轮毂的配重结构经过动平衡校准，能将高速旋转时的径向跳动控制在0.1mm以内，减少运行时的震动传递到散热鳍片乃至主板上。

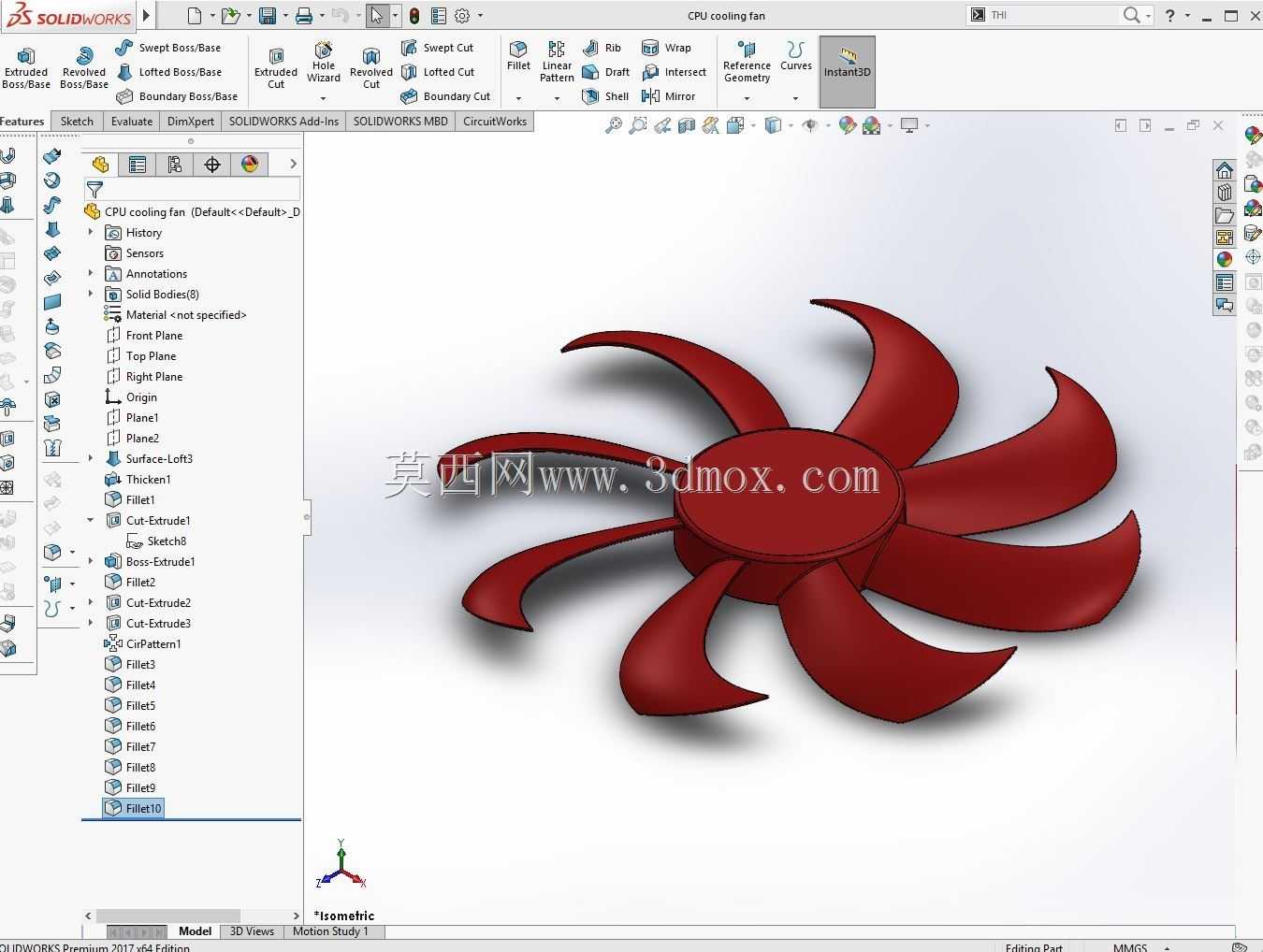

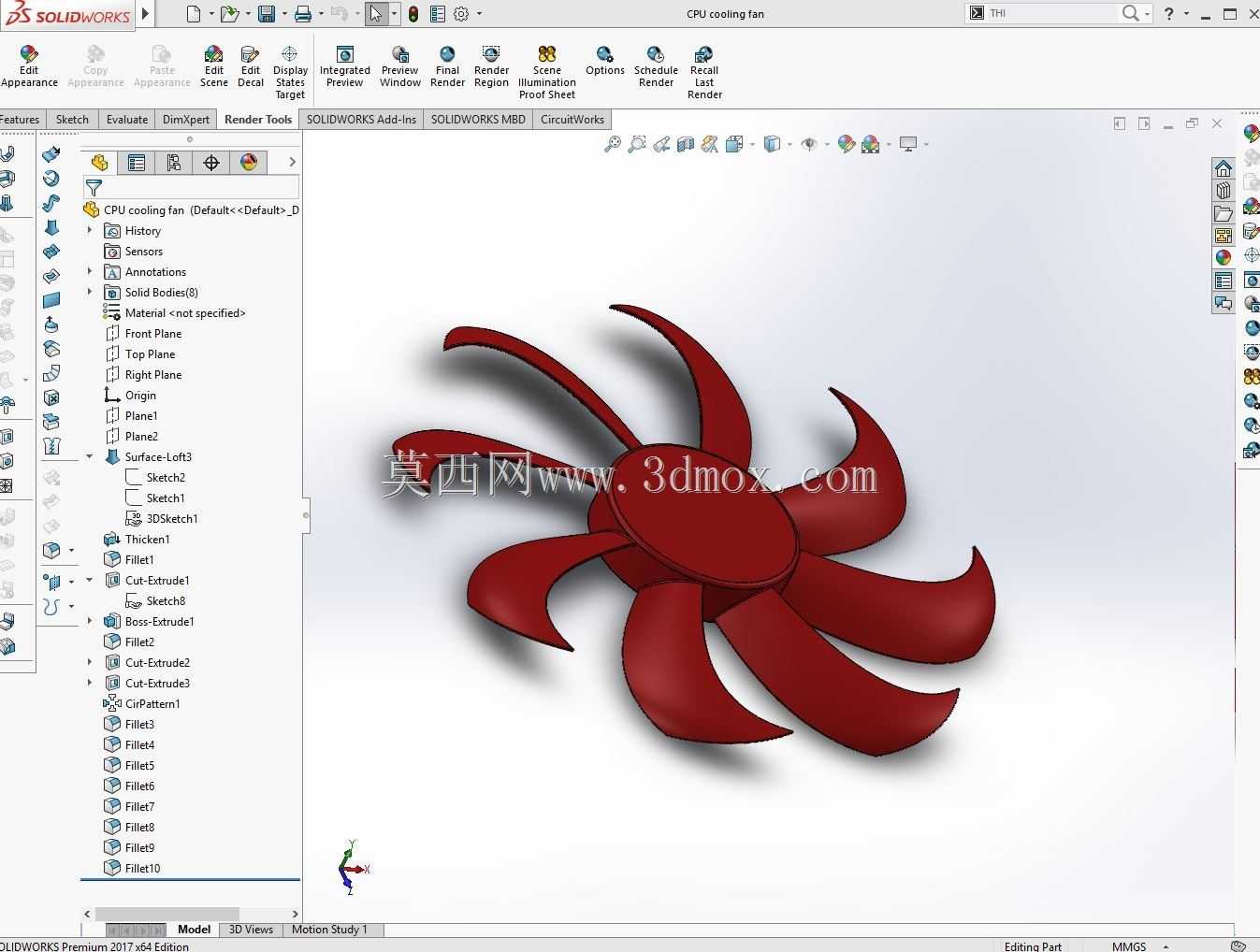

　　设计过程中没有采用常规的实体拉伸建模方式，而是全程通过表面操作完成叶片的曲面构建：先绘制叶片的翼型截面轮廓线，通过投影映射将截面线贴合到预设的旋转锥面上，再通过曲面放样、曲率连续倒圆角完成单个叶片的曲面造型，之后通过圆周阵列得到整组叶片，最后对叶片边缘做曲面修剪，匹配实际注塑生产时的拔模角度要求，保证后续开模时零件能顺利脱模，不会出现曲面倒扣的问题。叶片表面的白色标识区域是做了曲面分割，对应实际生产中的双色注塑或者丝印工位，不需要额外做凸起结构，避免干扰气流的平顺流动。

　　在实际装机应用场景里，这类风扇通常搭配4pin PWM调速接口，能根据CPU的实时温度动态调整转速，低负载下转速维持在800到1200转区间，此时噪音几乎可以忽略，不会干扰日常办公、影音娱乐的使用体验；高负载运算比如视频渲染、3D建模实时预览、大型游戏运行时，转速会提升到1800到2200转，提供足够的静压穿透密集的铝制或者铜制散热鳍片，将CPU的工作温度稳定控制在安全阈值内。安装时需要注意扇叶的出风方向要正对散热鳍片，不能反向安装，否则会变成抽风模式，大幅降低散热效率，同时四个角的固定减震胶钉要完全卡入散热器的安装孔，避免硬接触传递震动产生共振噪音。

　　从结构可靠性角度，扇叶整体采用PBT或者PC+ABS工程塑料材质，具备足够的刚性与韧性，能在-10℃到60℃的机箱内部工作温度区间内长期稳定运行，不会出现高温下叶片变形的问题。叶片与轮毂的连接位置做了加厚的加强筋结构，即使在2500转的最高转速下，叶片的形变量也能控制在0.05mm以内，不会出现叶片蹭到散热鳍片或者外框的故障。不同于工业场景的大尺寸轴流风机，这类CPU冷却风扇的设计更侧重风量、静压与噪音的平衡，毕竟桌面计算机的使用场景距离用户较近，噪音控制的优先级甚至高于极限风量输出，因此叶片的曲面设计没有一味追求大角度倾斜，而是通过优化翼型曲线，在相同风量下降低旋转阻力，既减少了电机的负载功耗，也能延长风扇的整体使用寿命。
