曲面造型电水壶外观结构设计

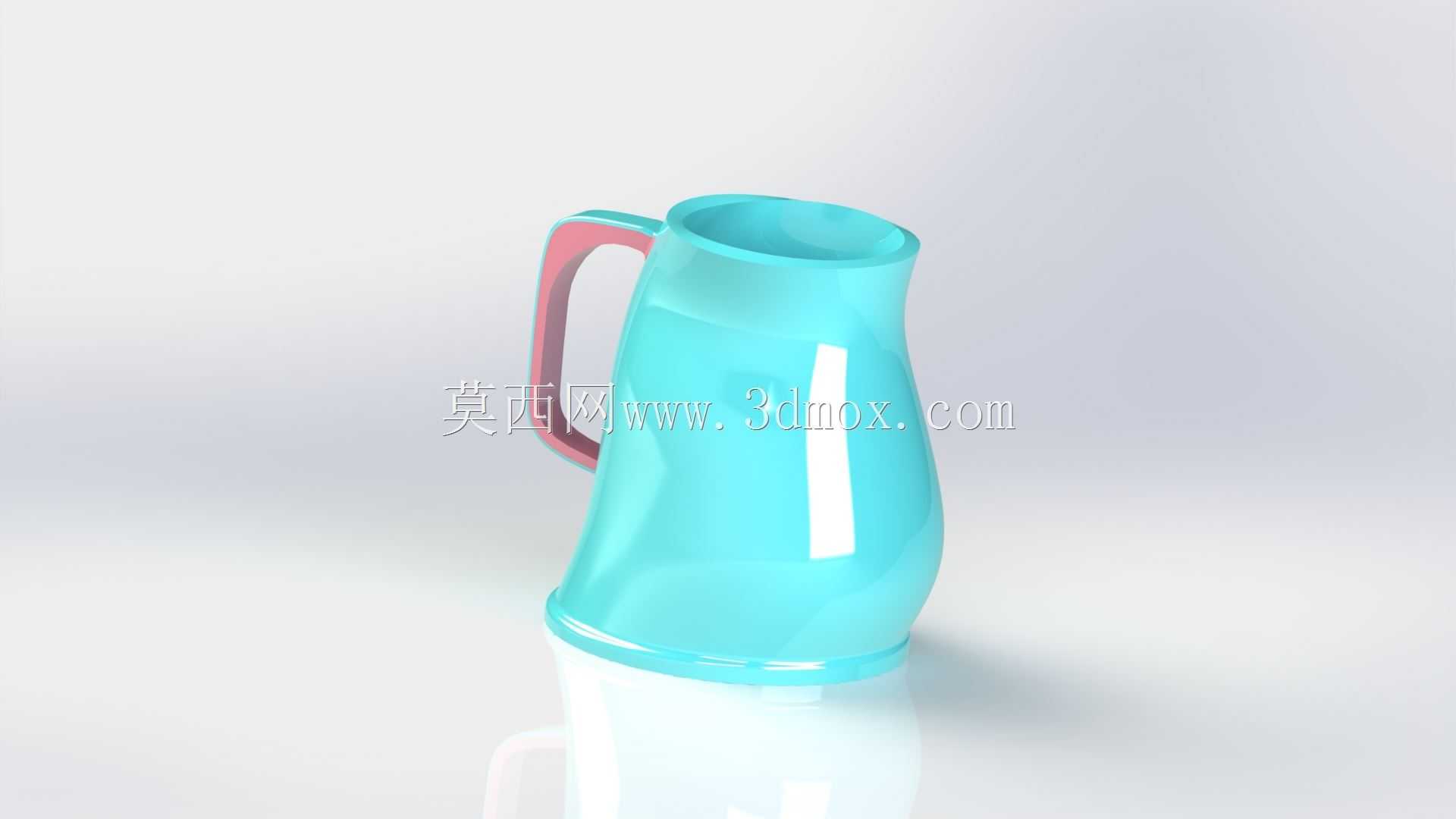

　　这款电水壶的外观曲面设计，核心围绕日用家电的人机交互需求与曲面成型工艺落地展开，区别于常规直筒式电水壶的生硬轮廓，整体采用多段样条曲线拟合的连续曲面构建壶身主体，在建模阶段就同步考量了后续注塑成型的拔模角度、壁厚均匀性以及日常使用的握持舒适度。从实际使用场景来看，这类曲面壶身的电水壶多用于家庭厨房、办公茶水间的饮用水加热场景，壶身的曲面弧度并非单纯为了视觉美观，而是经过多轮握持姿态模拟，调整了壶身中部的内收弧度，让不同手型的用户在握持倾倒时，手腕都能保持自然的施力角度，减少长时间持握的酸胀感，同时壶身外侧的曲面过渡能在注水时引导水流沿壶嘴方向稳定流出，避免沸水飞溅造成烫伤风险。设计过程中没有采用单一旋转曲面生成壶身，

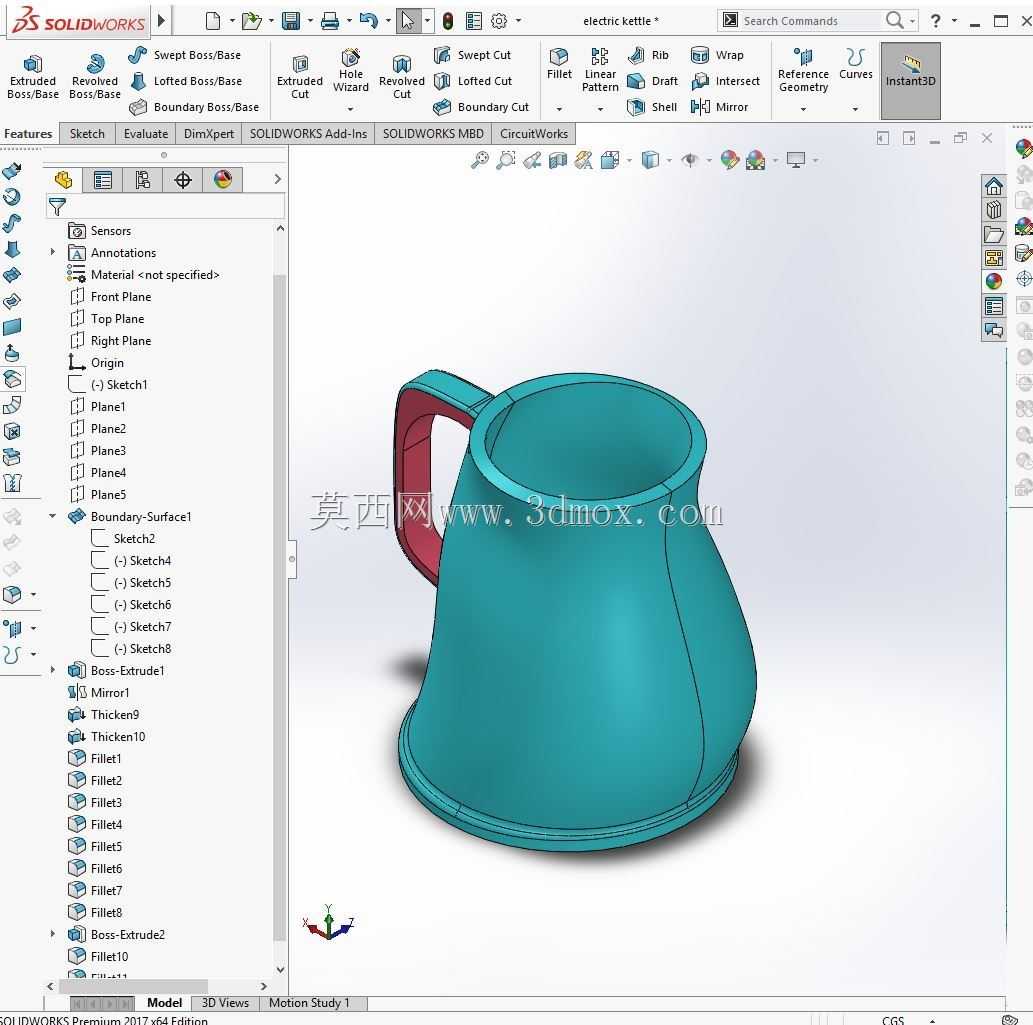

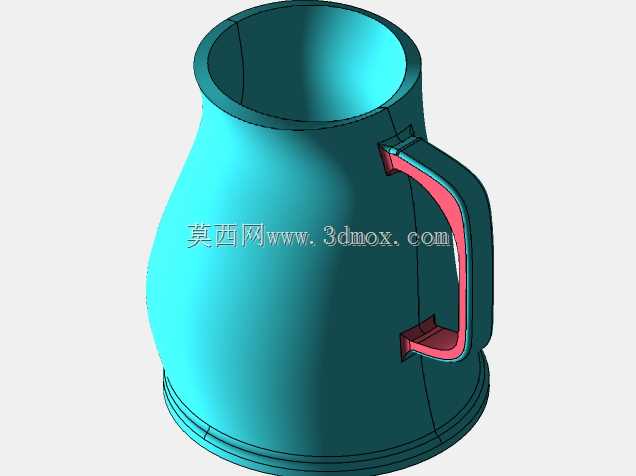

　　而是拆分了壶身主体、把手连接区、壶嘴过渡段三个独立曲面片区，通过G2连续的曲面拼接方式消除拼接棱线，让整个壶身外表面达到镜面抛光后的顺滑视觉效果，也能减少日常使用中污渍在接缝处的残留，降低清洁难度。把手部分采用与壶身差异化的色彩分区设计，建模时特意在把手与壶身的连接位置预留了1.2mm的安装间隙，既方便后续把手组件的卡扣装配，也能在壶身加热时通过空气隔层降低把手区域的导热速率，避免用户握持时出现烫手的问题。壶身底部设计了直径85mm的平整安装面，能适配市面上绝大多数常规电水壶的底座耦合结构，安装边界上严格控制了壶身最大直径不超过120mm，放置在常规桌面茶水盘时不会占用过多空间，壶身总高度控制在180mm，满水容量刚好达到1.

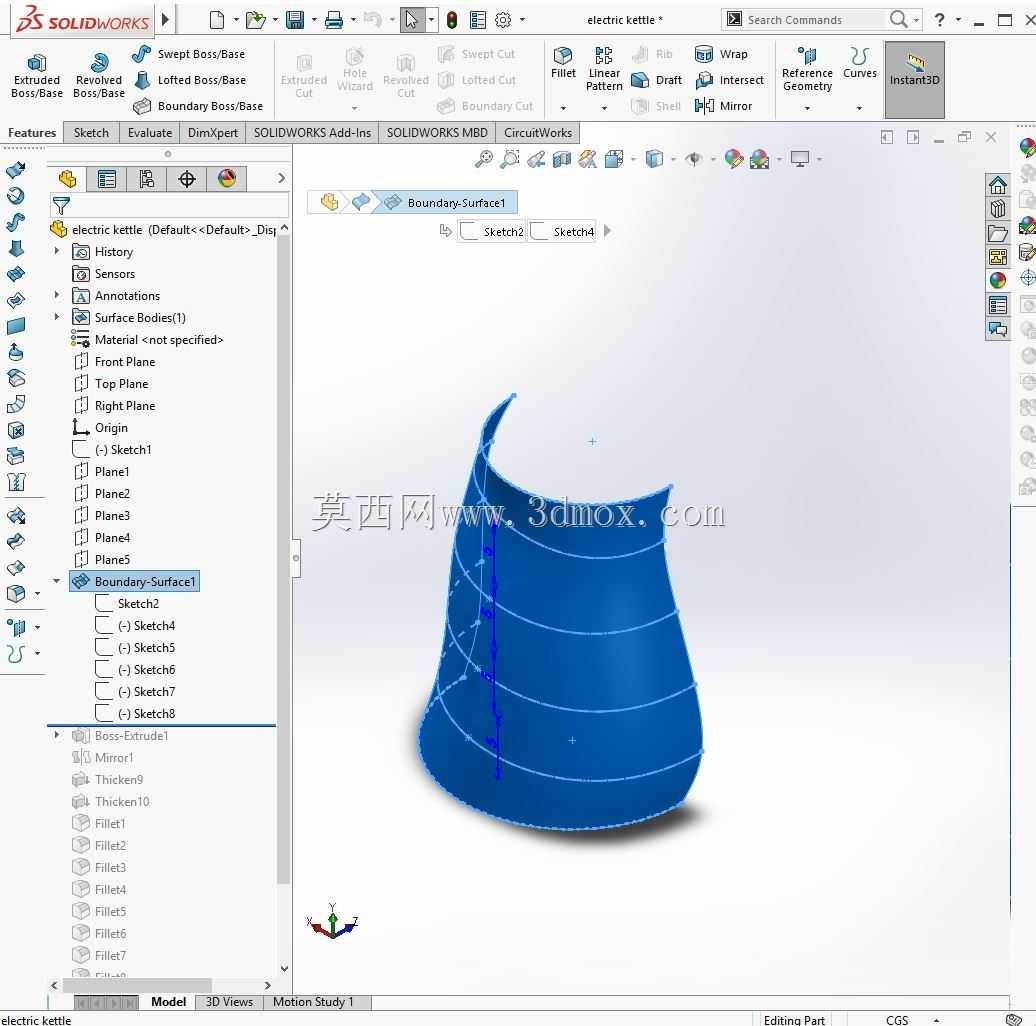

　　7L的家用常规容量，满足3-4人同时取水的使用需求。曲面构建过程中采用平面截交与样条曲线逼近结合的建模方式，每一段轮廓曲线的控制点都经过曲率梳检查，避免出现曲面拐点造成的光影畸变，让壶身在不同光线环境下都能呈现均匀的反光效果，同时曲面的壁厚从壶口到壶底保持2.5mm的均匀厚度，避免注塑过程中出现缩痕、翘曲等成型缺陷，壶口位置做了3mm的外翻卷边设计，既提升了壶口的结构强度，也能在倒水时让水流在壶口处快速断流，不会出现沿壶身外壁淌水的问题。壶身内侧的曲面过渡同样做了顺滑处理，没有出现直角死角，方便日常清洗时擦拭到所有内壁区域，减少水垢的附着堆积，把手的内轮廓弧度贴合手指自然弯曲的形态，表面做了微凹的指位贴合区，

　　即使用户手上沾有水渍也能稳定握持，不会出现打滑脱手的情况。从结构落地的角度来看，整个曲面模型的分型线设置在壶身最大轮廓线位置，开模时能保证前后模的顺利脱模，不需要额外设计复杂的抽芯结构，能有效降低模具加工成本与后期生产的不良率，壶身底部的安装位预留了耦合器的安装沉台，沉台深度控制在8mm，能保证耦合器安装后与壶身底部齐平，放置时不会出现晃动。
