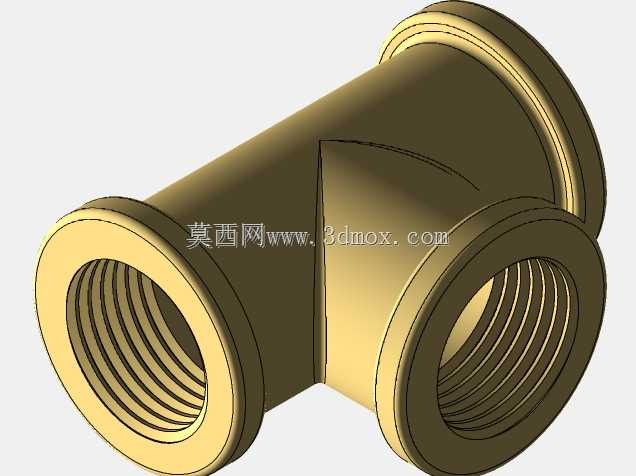

黄铜内丝T形三通管路接头结构

　　这款黄铜材质的T形三通接头，主要面向中小通径的流体管路分流场景，在民用给排水、低压气动回路、小型液压检测支路、仪器仪表引压管线中都有广泛应用，区别于焊接类三通，螺纹连接的形式不需要现场做焊接、防腐处理，安装拆卸的效率更高，也方便后期管路维护时的支路增减、元件更换。从实际使用场景来看，这类T形接头常被用在传感器安装的旁通支路里，比如在供水管道上加装压力传感器、温度传感器时，不需要截断主路管线，只需要在对应位置通过该三通引出支路，就能实现介质参数的在线检测，不会影响主路的流体通流能力；在小型气动设备的控制回路中，也常用来将单路压缩空气分流为两路，分别给不同的气动执行元件供气，适配低压工况下的快速配管需求。

　　产品的功能特性围绕黄铜材料的属性展开，选用黄铜作为基材，一方面是因为黄铜的切削加工性能优异，能够加工出精度较高的内螺纹牙型，螺纹配合的密封性更好，不容易出现介质渗漏问题；另一方面黄铜的耐腐蚀性在水、低压空气、常规无腐蚀性油品介质中表现稳定，不会像普通碳钢件那样容易生锈堵塞管路，也不会因为锈蚀导致螺纹粘连无法拆卸，同时黄铜的材质硬度适中，在螺纹拧紧时能产生微量的弹性变形，填充螺纹配合的间隙，进一步提升密封效果，不需要额外加装过多密封填料就能满足低压工况的密封要求。设计思路上，这款T形接头采用等径三通的结构形式，三个接口的内螺纹规格保持一致，能够适配同规格的外螺纹管路元件，减少配管时的转接头使用；主体的三个端口都做了加厚的凸缘结构，

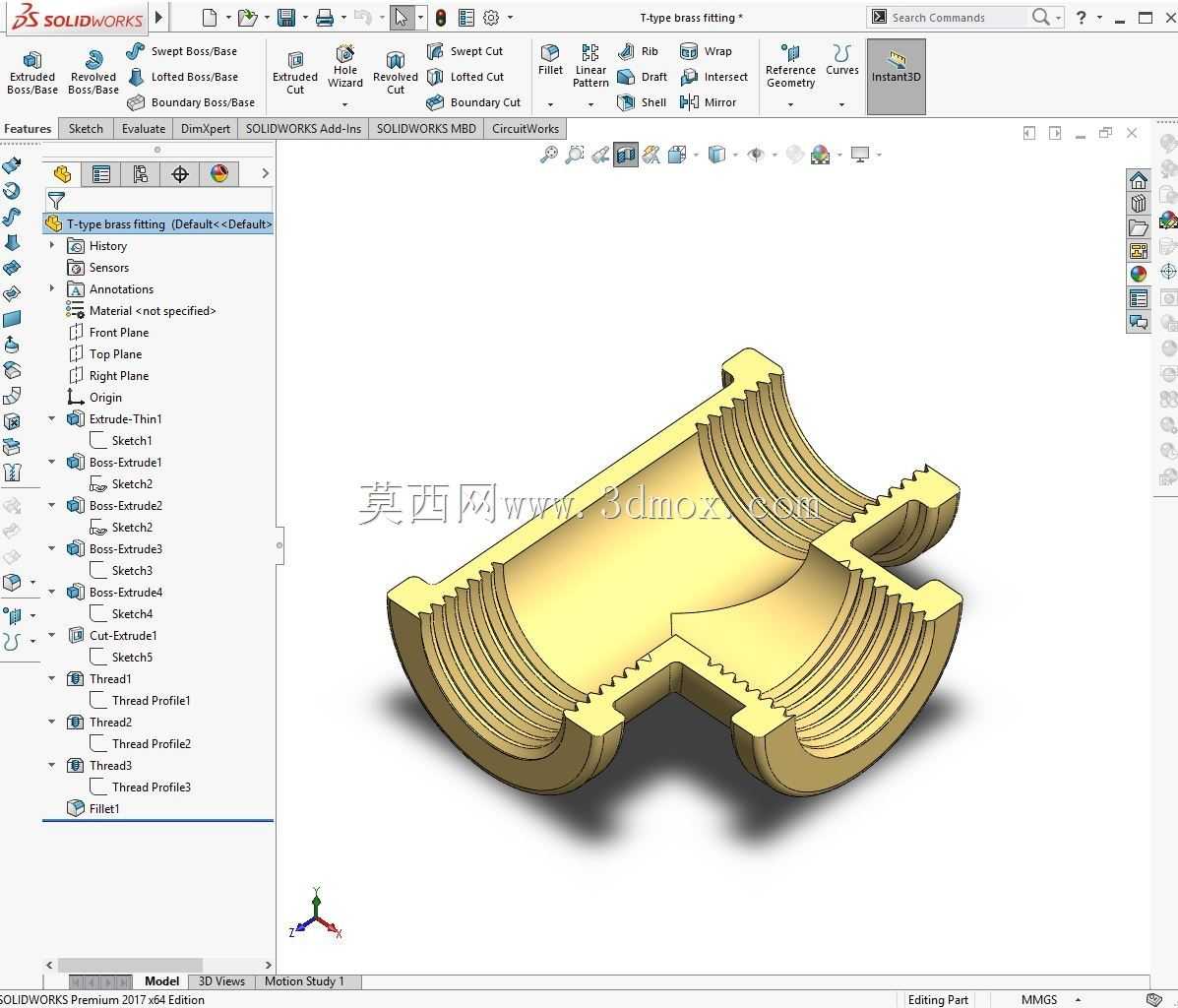

　　在螺纹拧紧受力时，端口位置不会因为应力集中出现开裂问题，同时凸缘的外圆做了倒角处理，既方便安装时对准管路，也能去除加工后的锐边，避免安装时划伤操作人员。接头内部的流道做了圆弧过渡处理，在T形的交汇位置没有直角锐边，能够减少流体经过时的局部阻力，降低流道内的紊流产生，减少介质输送过程中的压力损失，也能避免杂质在直角位置沉积堵塞流道。外形尺寸与安装边界方面，三个接口的轴线处于同一平面，两两轴线垂直，整体结构对称，安装时不需要考虑方向适配问题，任意一个端口都可以作为介质入口，剩余两个作为出口，适配不同的管路走向需求；接头的主体外轮廓采用圆滑过渡，没有突出的棱角，在狭小的设备内部安装时，不会和周边的管线、元件产生干涉，

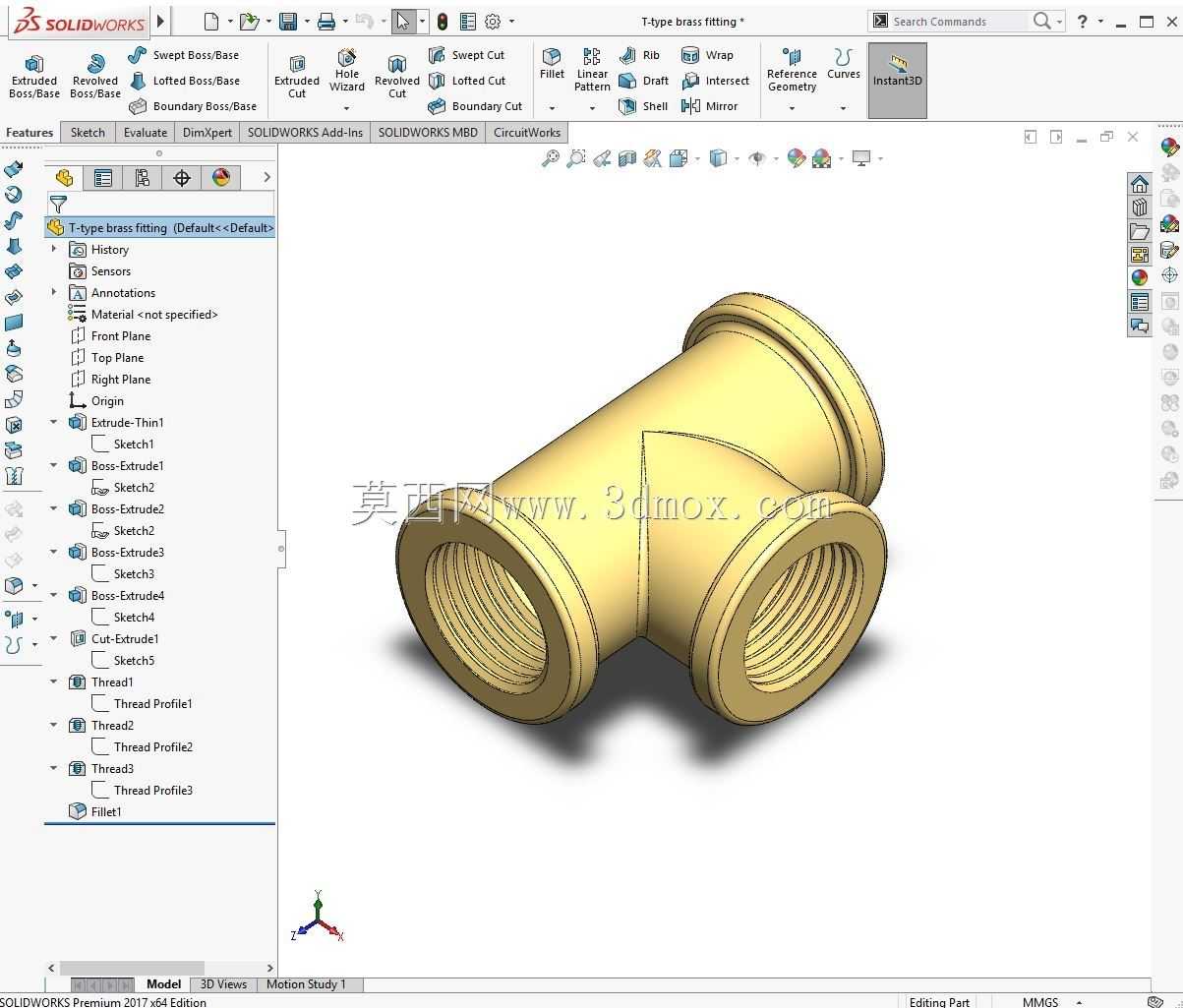

　　整体的轴向尺寸控制紧凑，不会占用过多的安装空间，适合在仪器仪表这类内部空间紧凑的设备内部使用。内螺纹的加工严格遵循通用管螺纹的标准牙型，牙距、牙高都符合通用配管的互换要求，和市面上同规格的外螺纹接头、管路都能实现可靠配合，不需要做额外的二次加工。接头的壁厚经过校核，能够满足常规1.6MPa及以下压力等级的使用要求，在正常的工况压力下不会出现变形、开裂问题，螺纹的有效啮合长度也经过设计，保证拧紧后有足够的螺纹扣数参与受力，不会因为螺纹啮合长度不足导致接头拔脱、渗漏。从建模实现的角度，这款接头的建模过程先通过旋转特征做出主体的基本轮廓，再通过拉伸切除做出三个端口的内孔基础，之后使用螺纹工具生成符合标准的内螺纹牙型，最后对交汇位置的流道做圆角过渡处理，对外轮廓的锐边做倒角，还原实际加工后的零件状态，建模过程中还原了黄铜零件加工后的表面质感，能够直接用于管路装配的干涉检查、装配模拟，也可以作为管路系统BOM表中的元件选型参考。在实际选型使用时，需要注意该接头的适用介质范围，不适用于强酸、强碱等高腐蚀性介质，也不适合用于高温高压的蒸汽管路，在对应的额定压力、温度范围内使用，能够保证长期的工作可靠性，减少管路维护的频次。
