抛物面碟式太阳能聚光集热装置结构设计

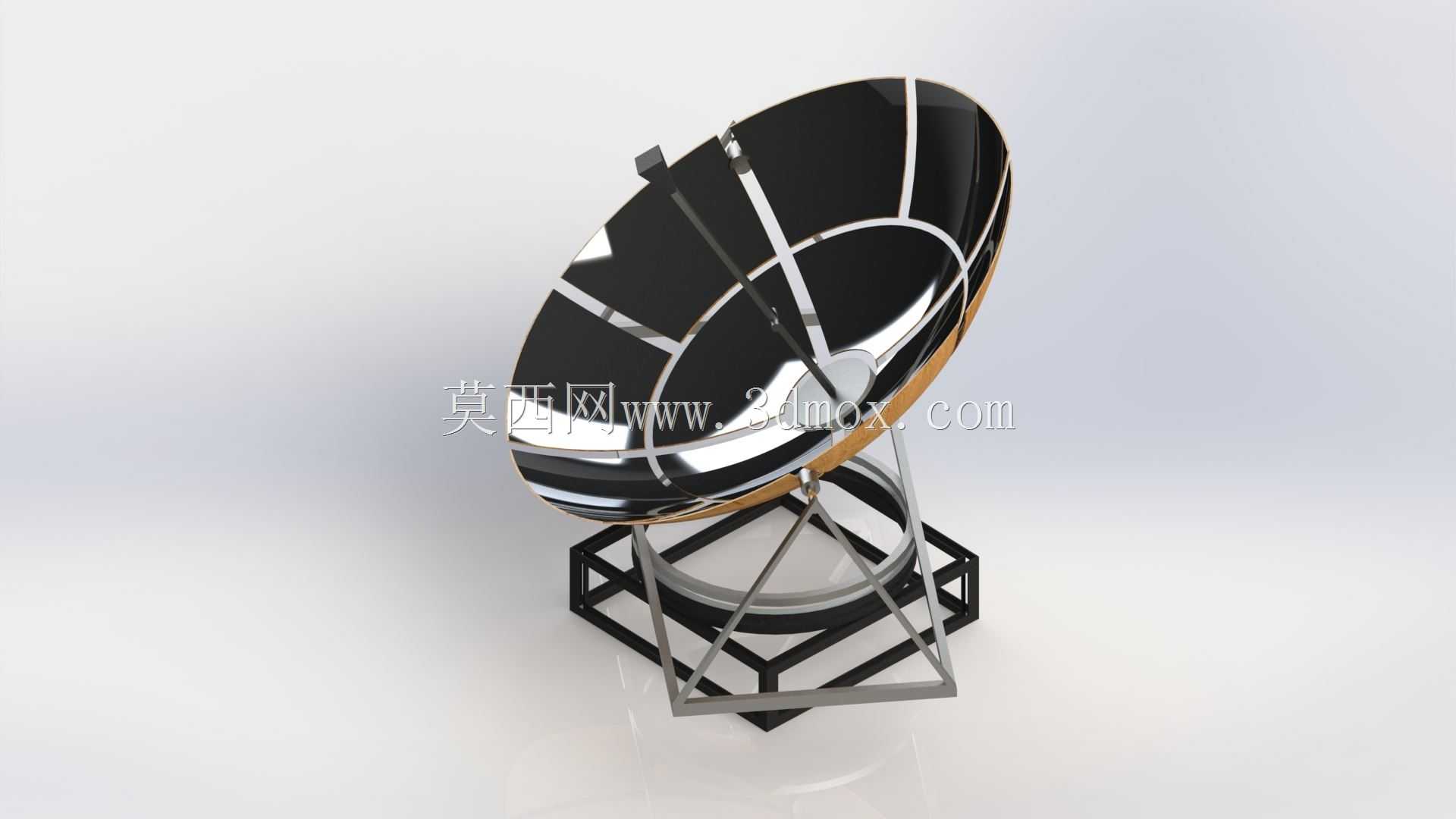

　　在分布式光热利用场景中，抛物面碟式聚光结构的应用覆盖了偏远区域离网供能、小型工业预热补能、科研教学光热实验等多个领域，这类装置的核心作用是通过曲面反射将平行入射的太阳辐射汇聚到焦点位置的集热元件上，把低密度的太阳能转化为可利用的高温热能，相比平板式集热结构，其聚光比更高，可达到数百倍的能量汇聚效果，能够满足中高温段的用热需求。

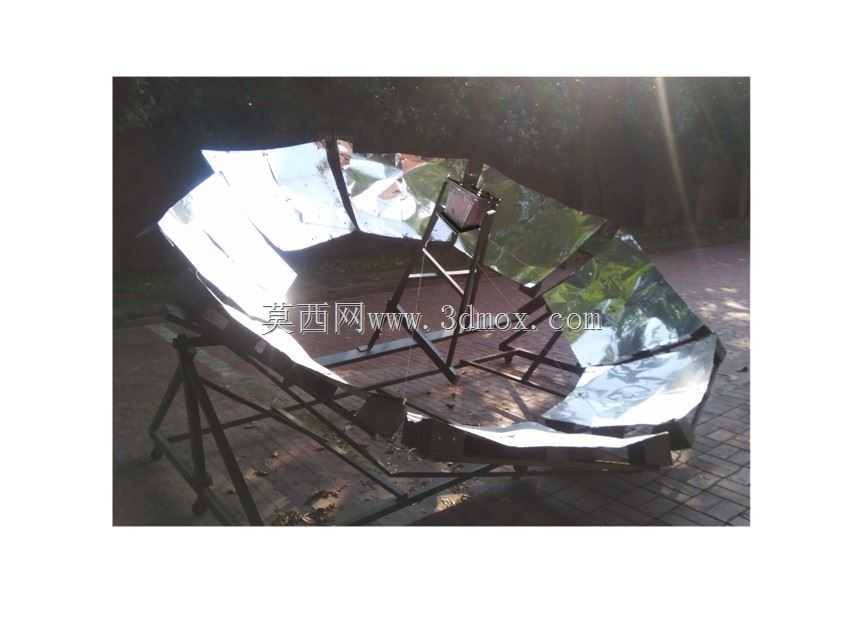

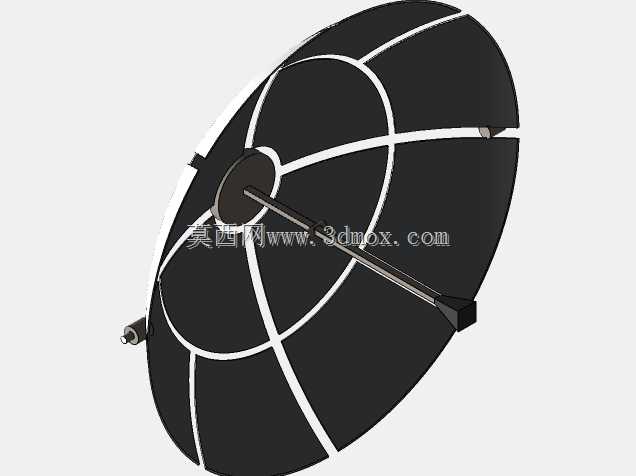

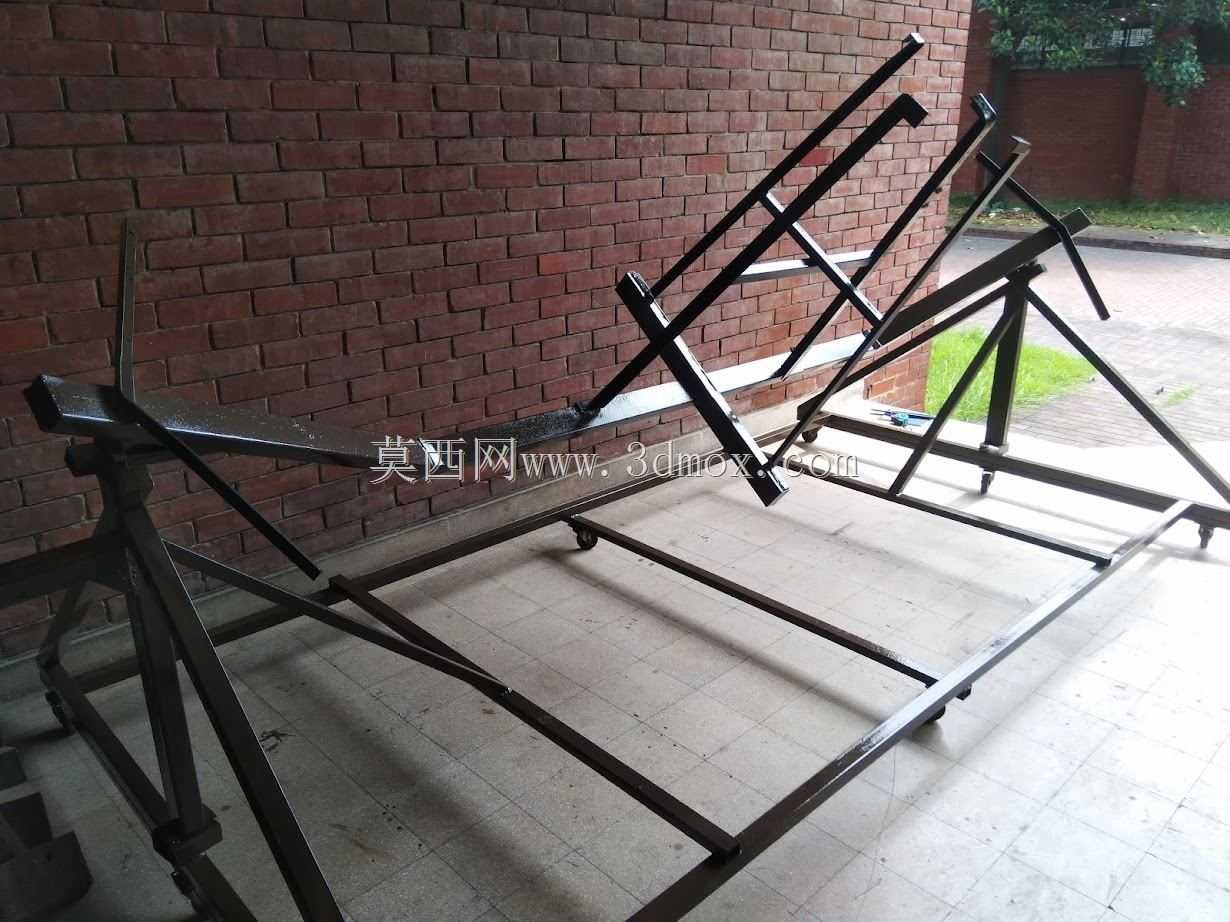

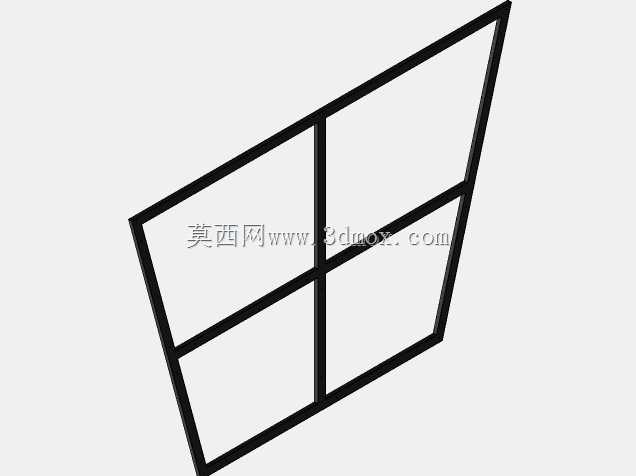

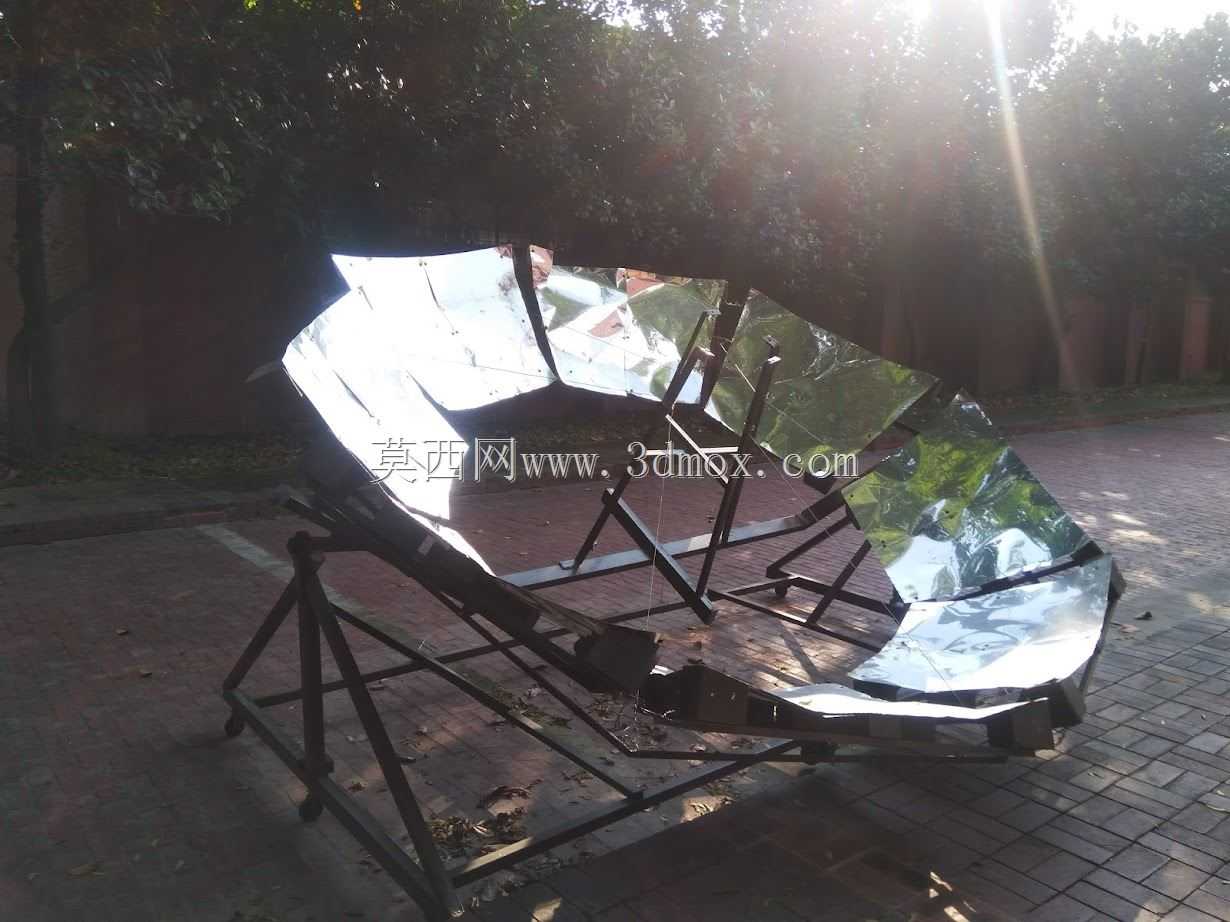

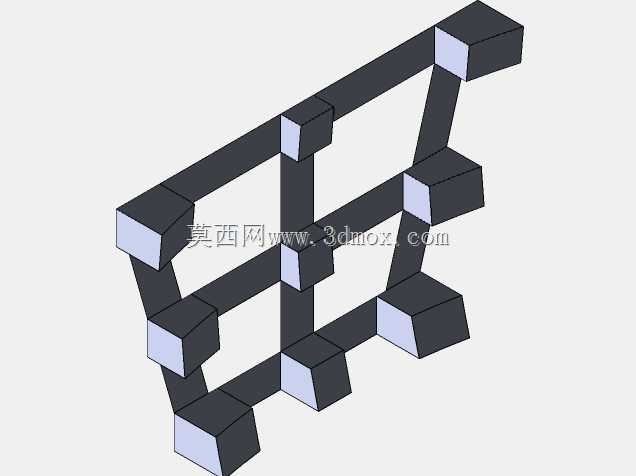

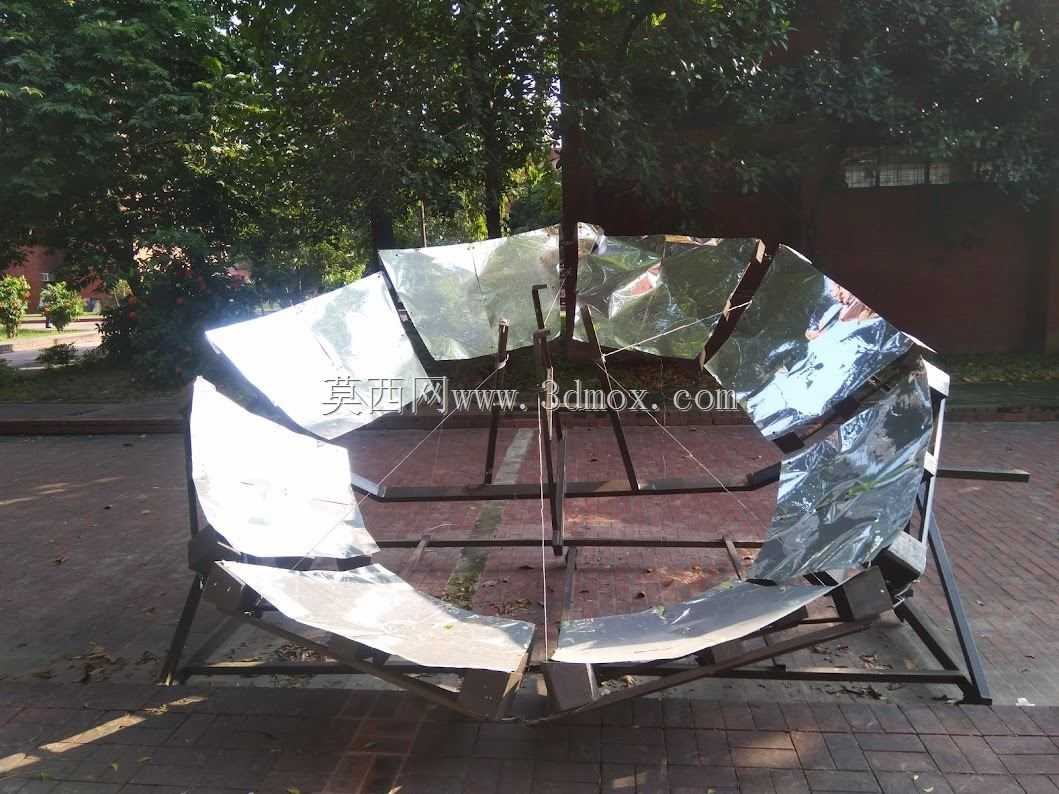

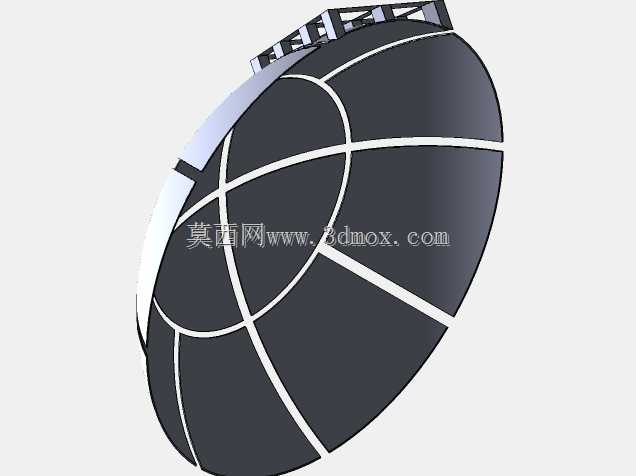

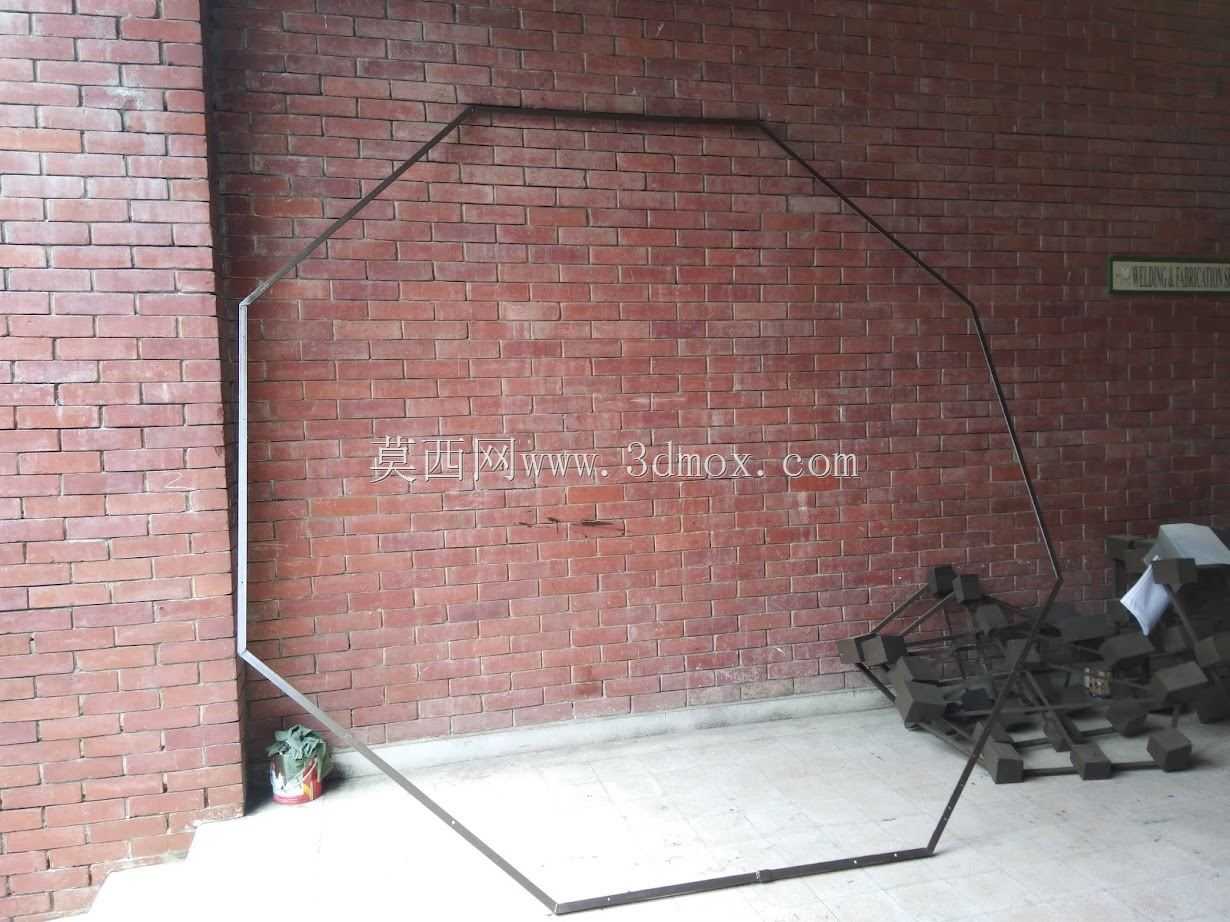

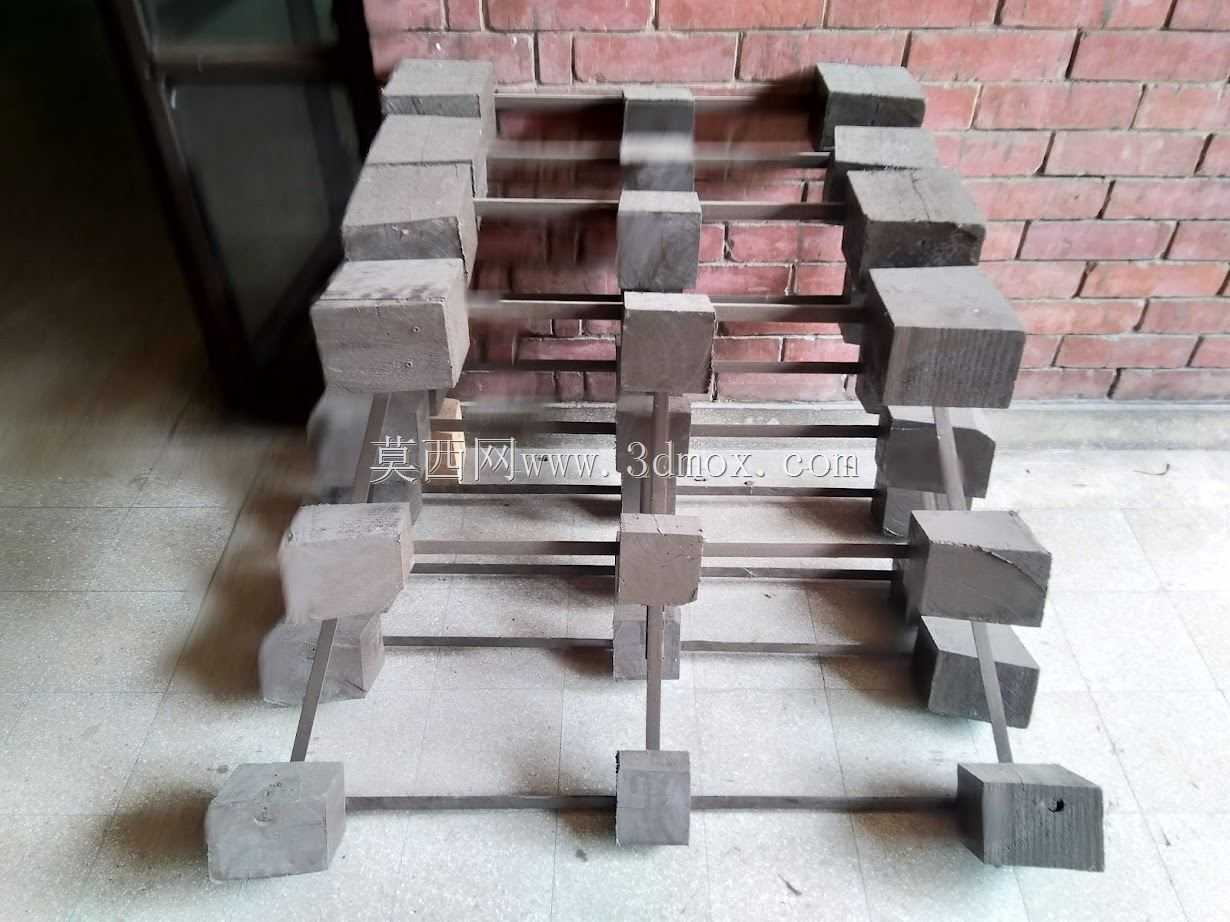

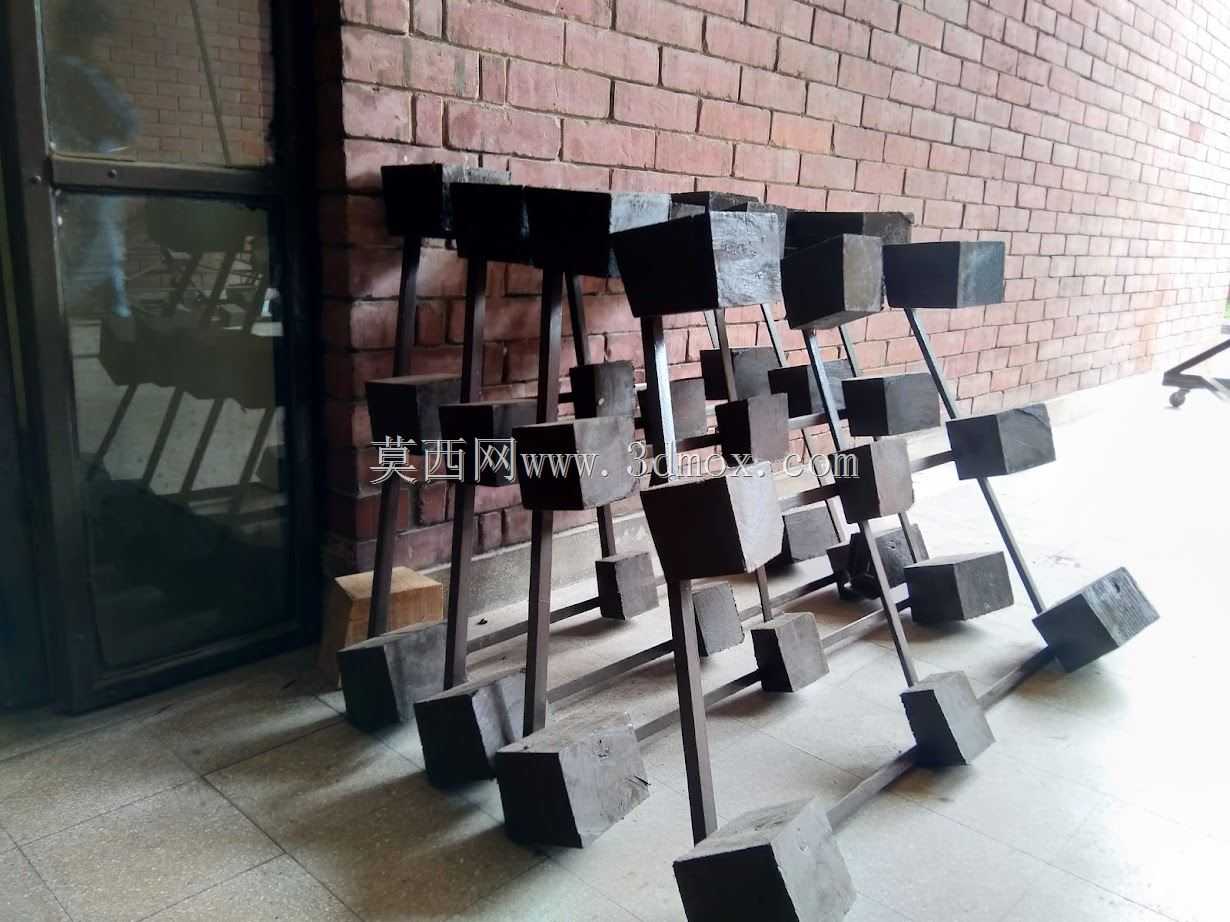

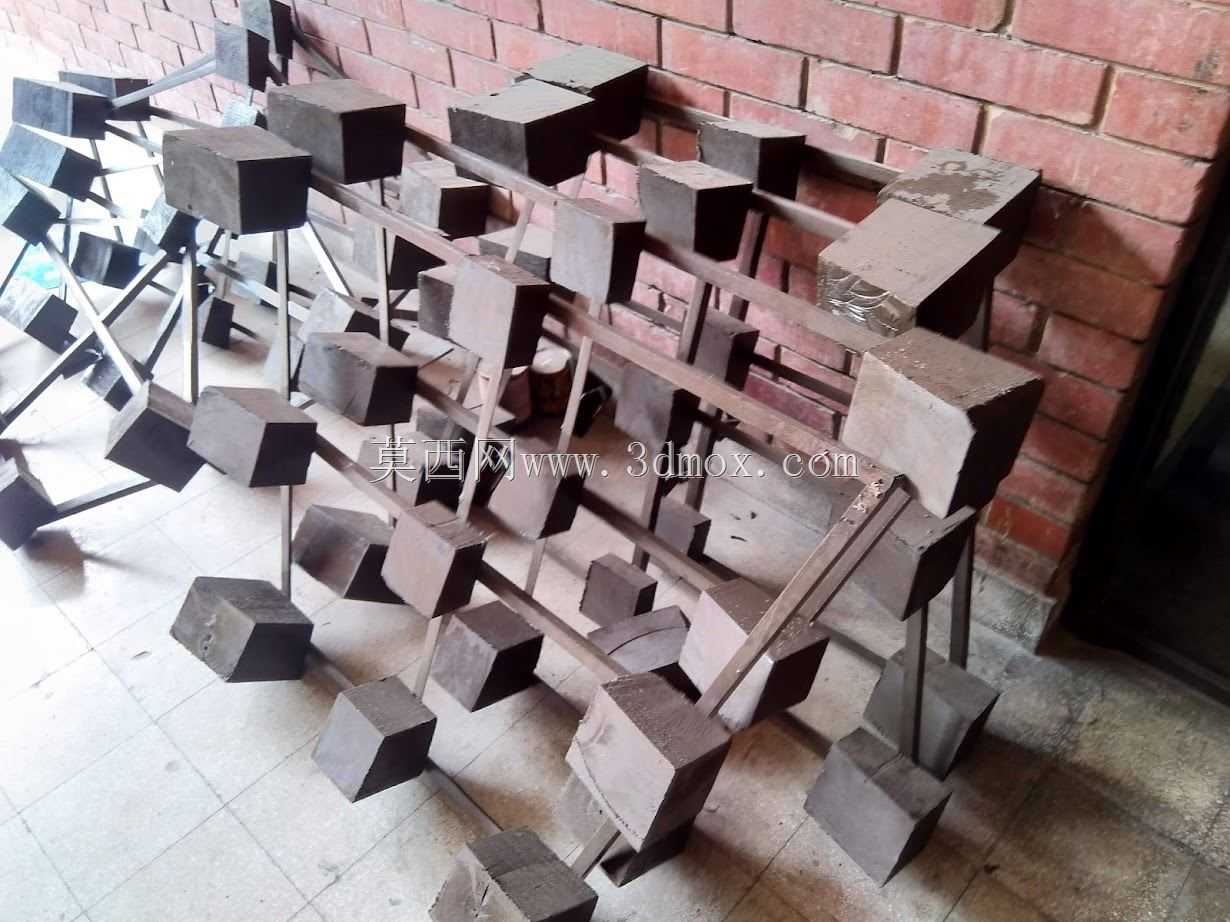

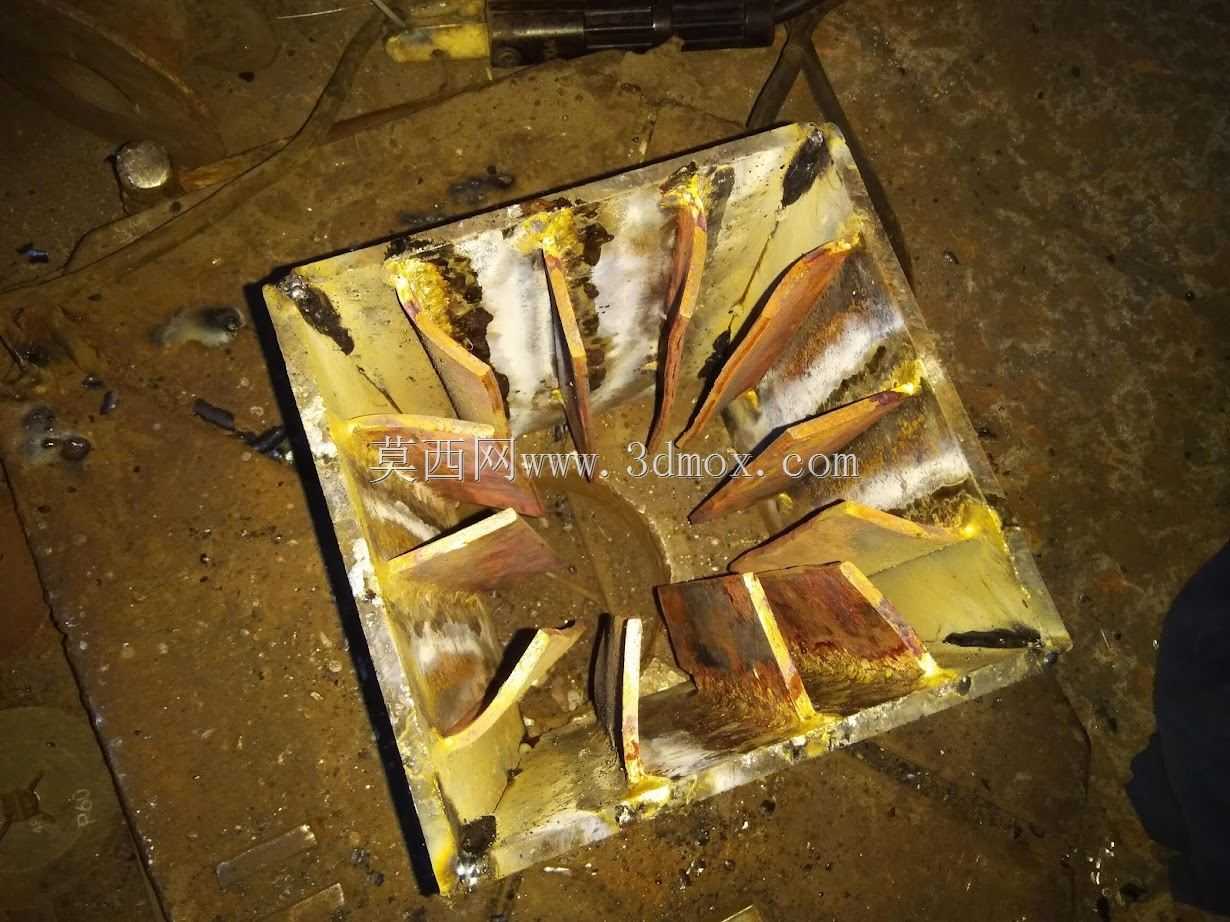

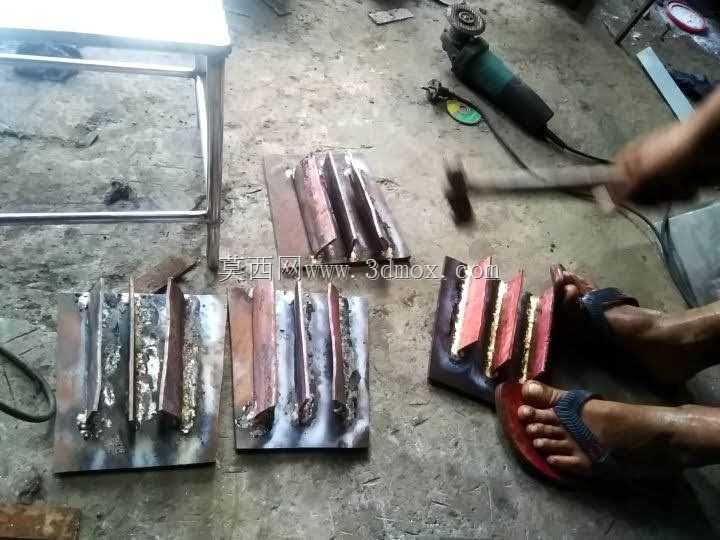

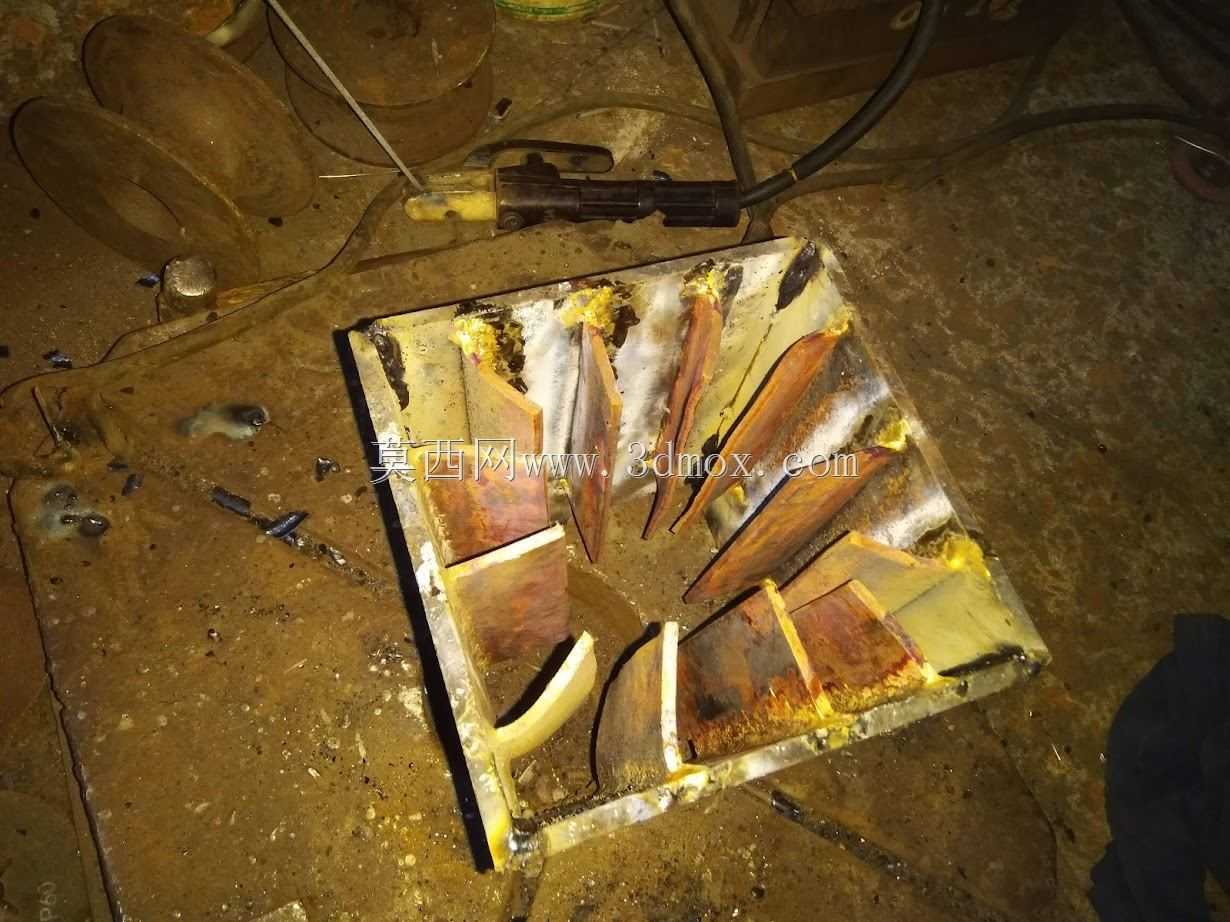

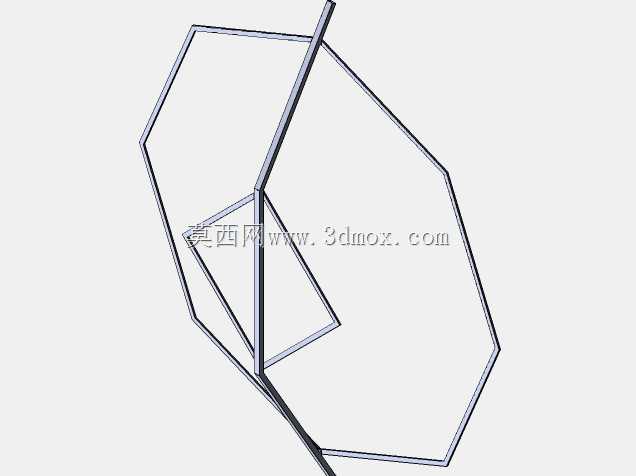

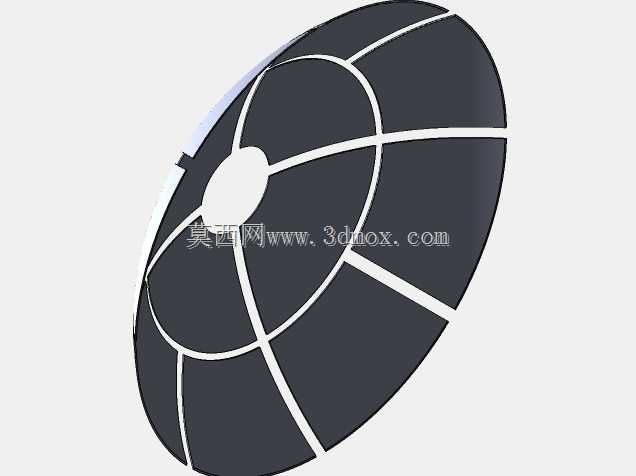

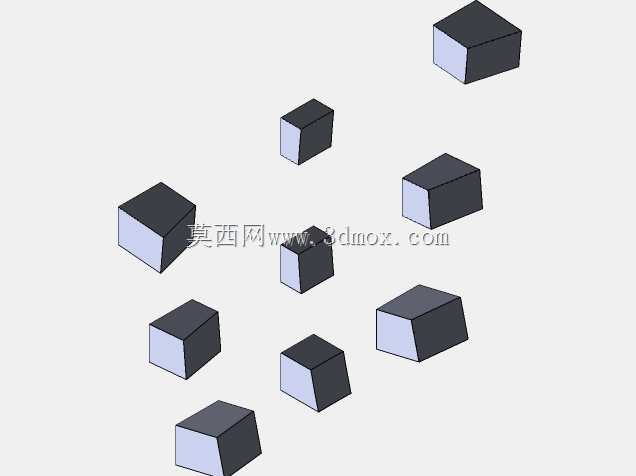

　　从功能特性来看，该聚光装置的反射面采用多块分瓣式反射单元拼接成完整的旋转抛物面轮廓，每一块反射单元都通过背部的可调支撑点固定在碟架主体上，安装时可通过调整支撑点的伸出长度校准每一块反射面的形位精度，确保反射光线能够准确汇聚到焦点区域，避免因面型偏差导致的聚光效率损失。反射面基材选用轻量化的成型结构，表面覆有高反射率涂层，在保证结构刚度的同时尽可能降低整体自重，减少支撑结构的负载。碟架主体采用空间桁架式结构，通过多根径向辐条与环形加强筋组合，既能够承受反射面传递的风载、自重载荷，也能控制整体结构的重量，避免过于笨重导致的跟踪驱动负载过大。

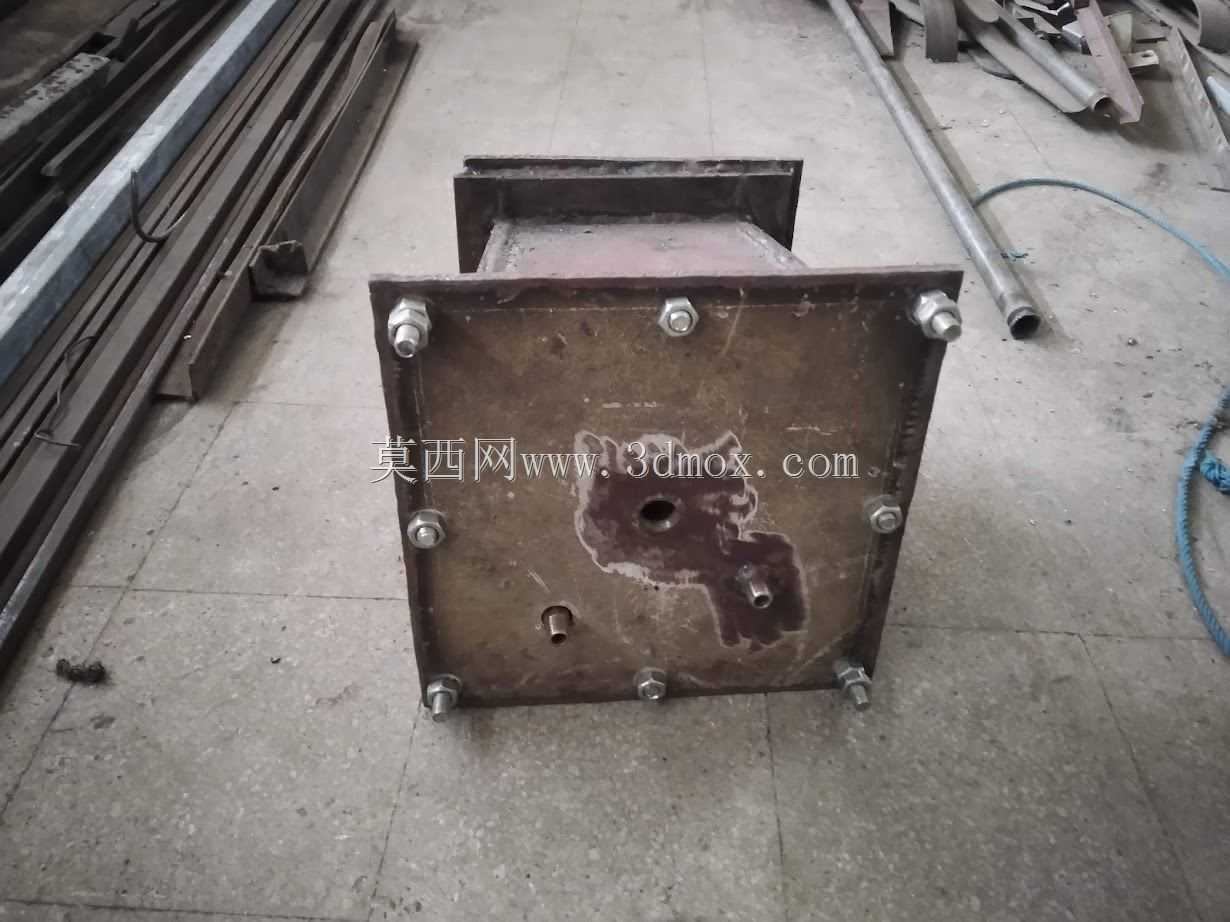

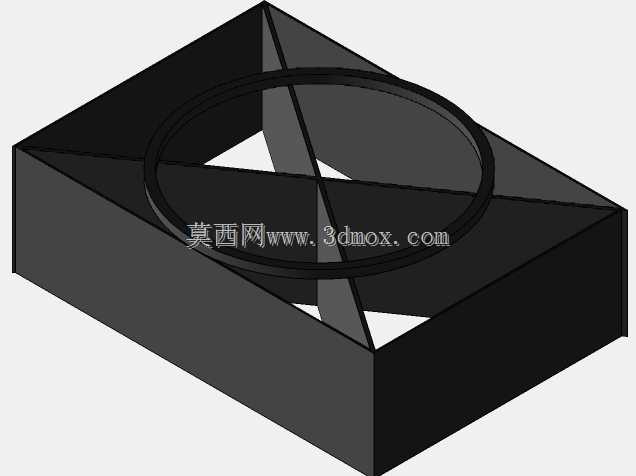

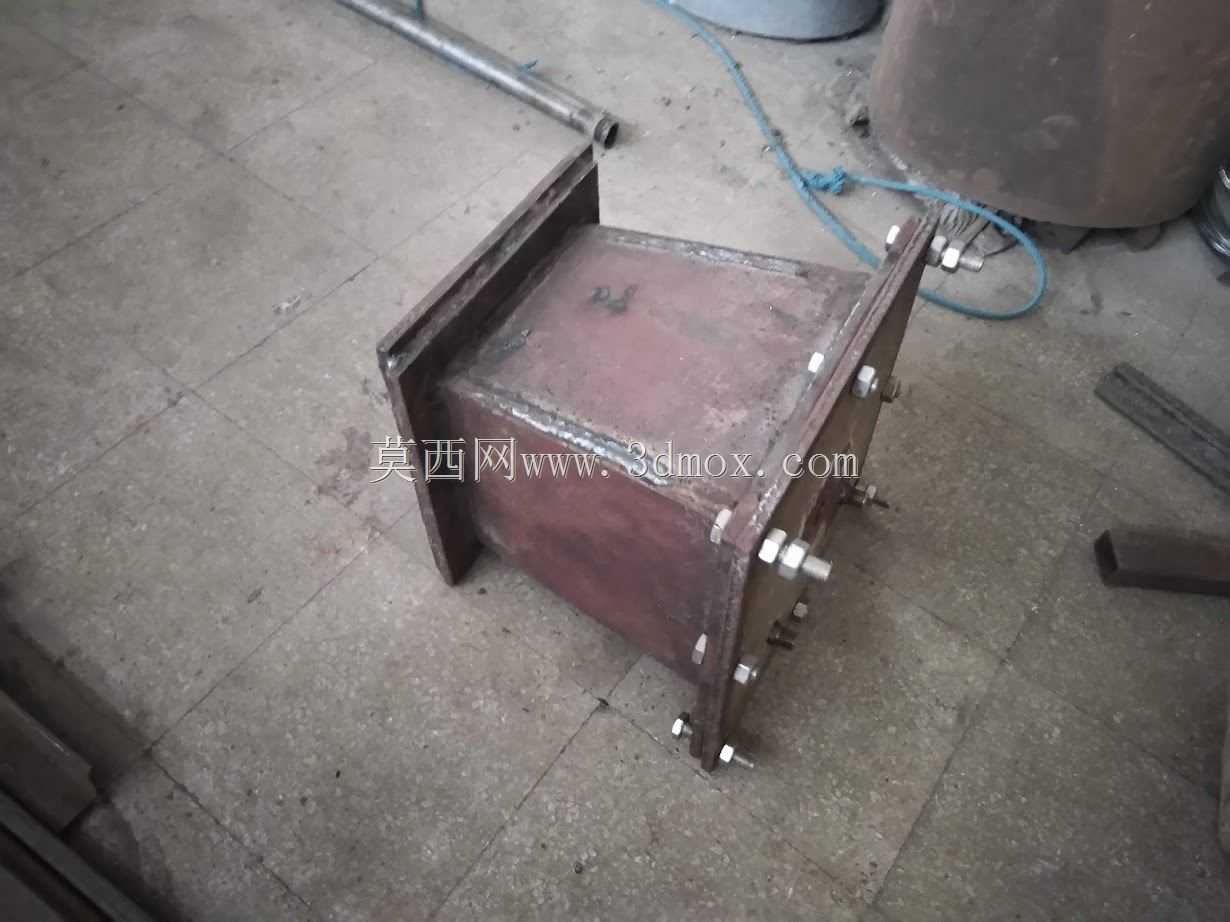

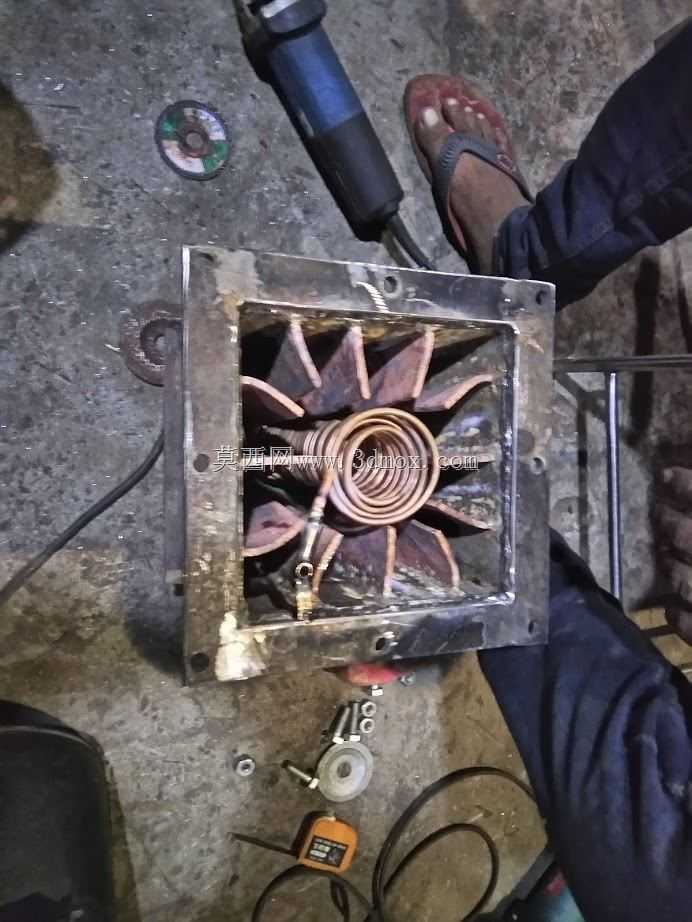

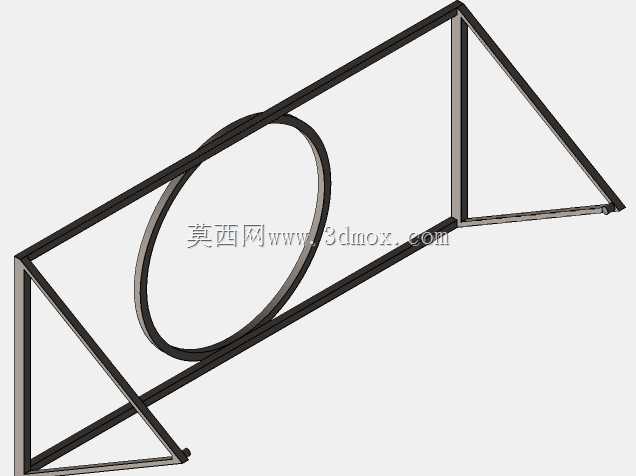

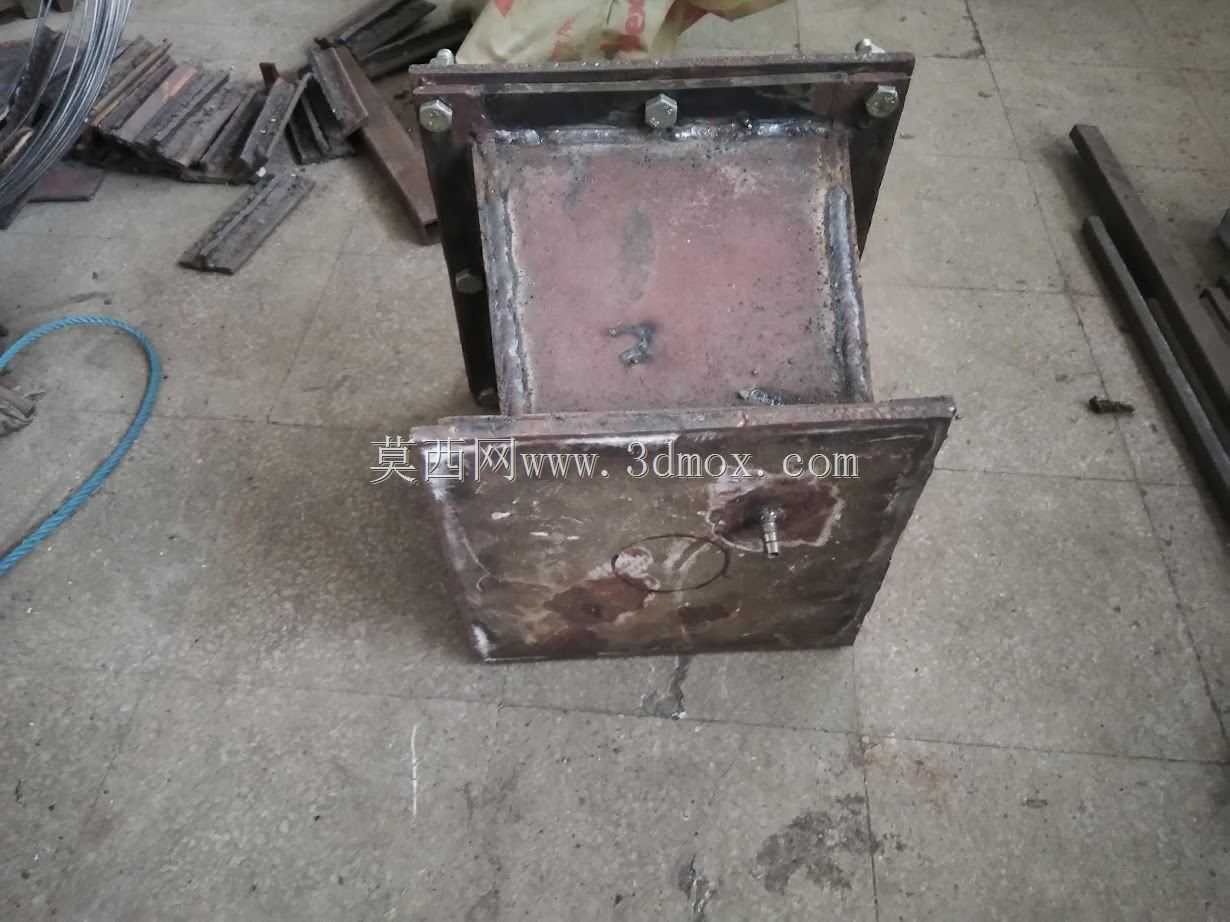

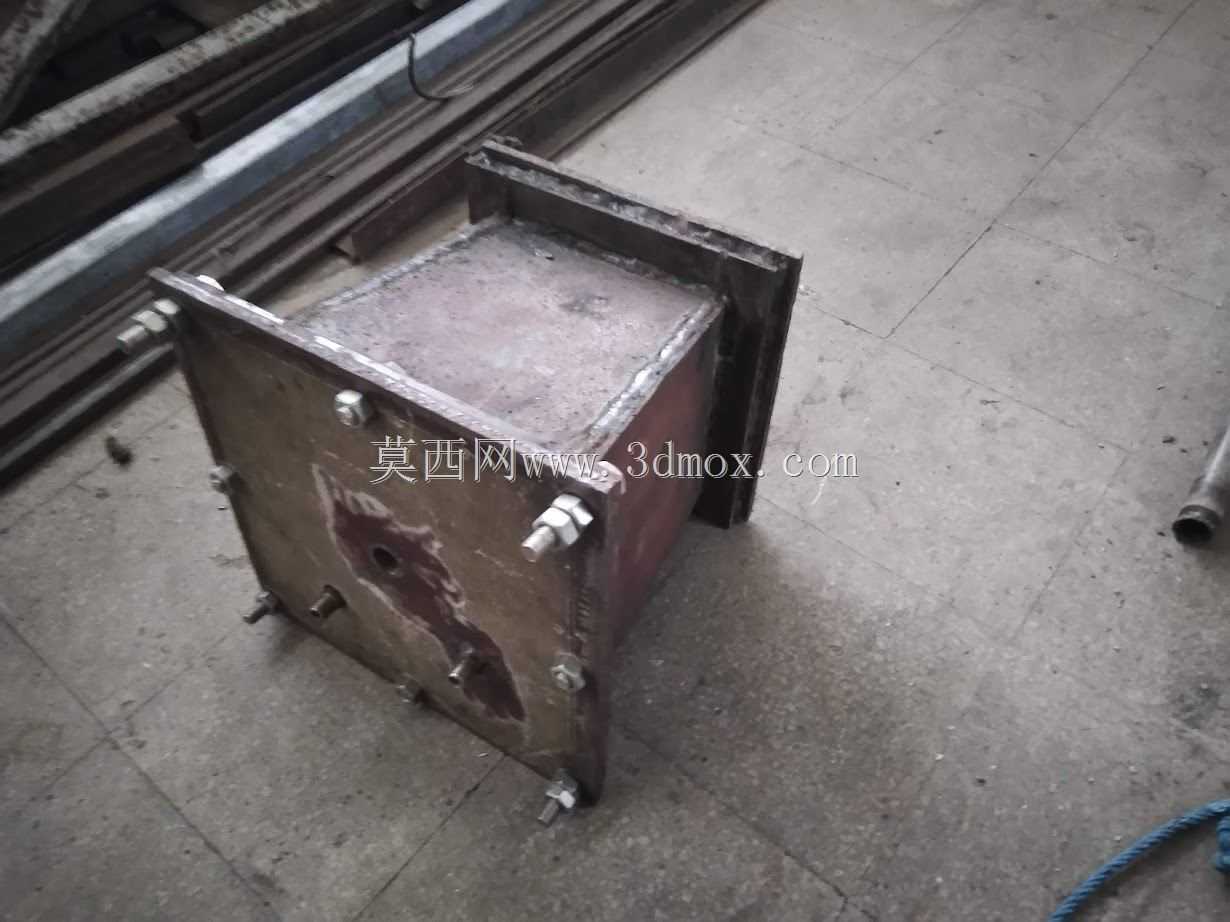

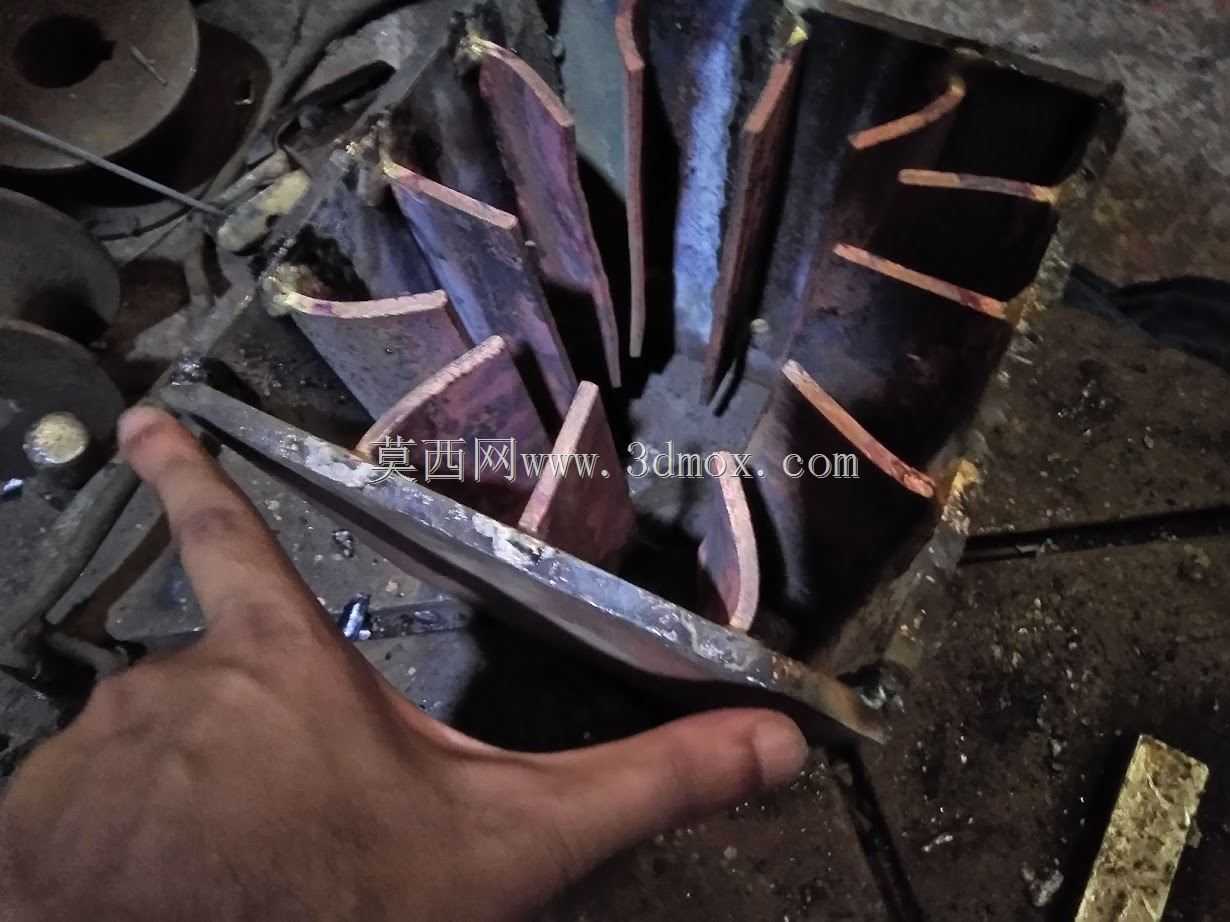

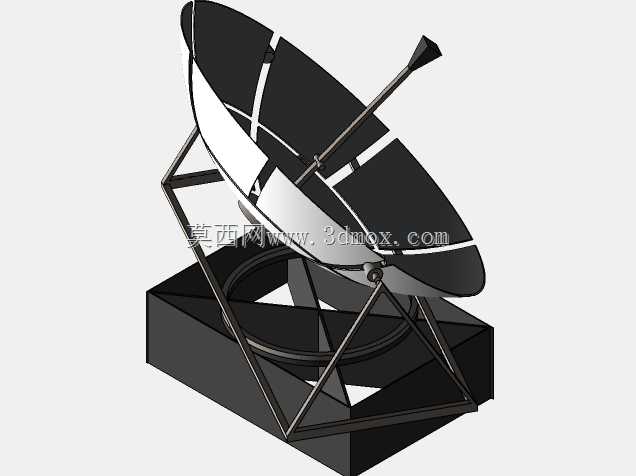

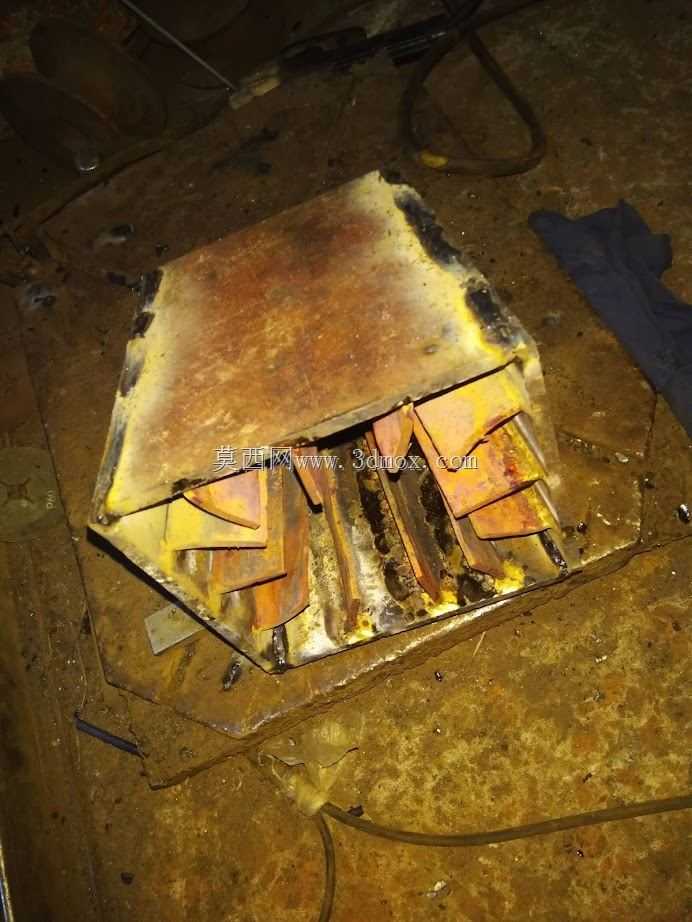

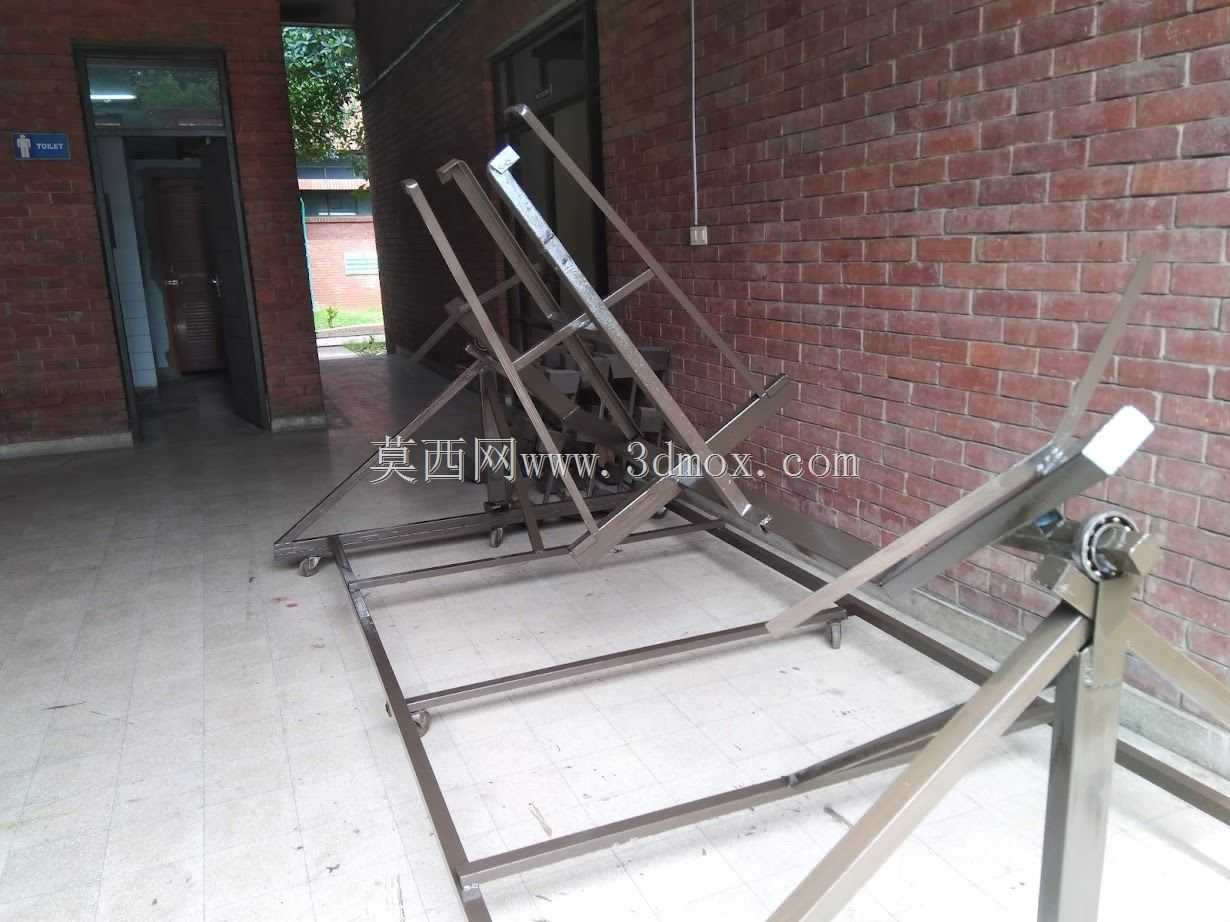

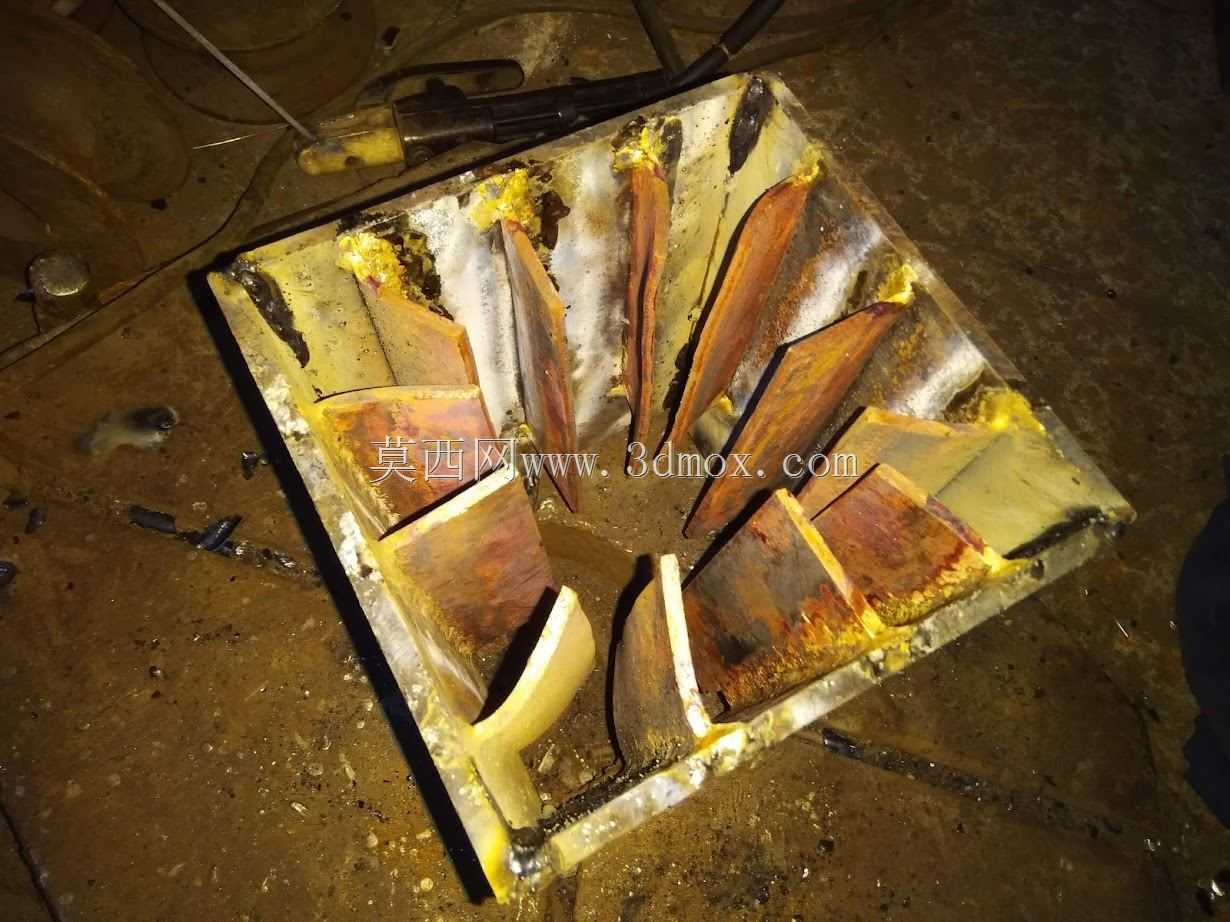

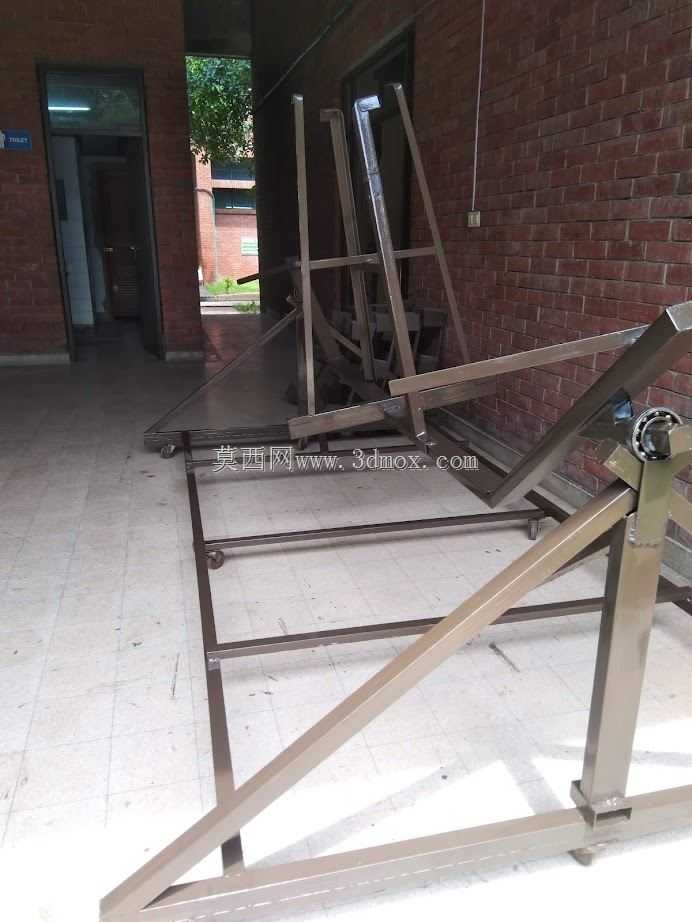

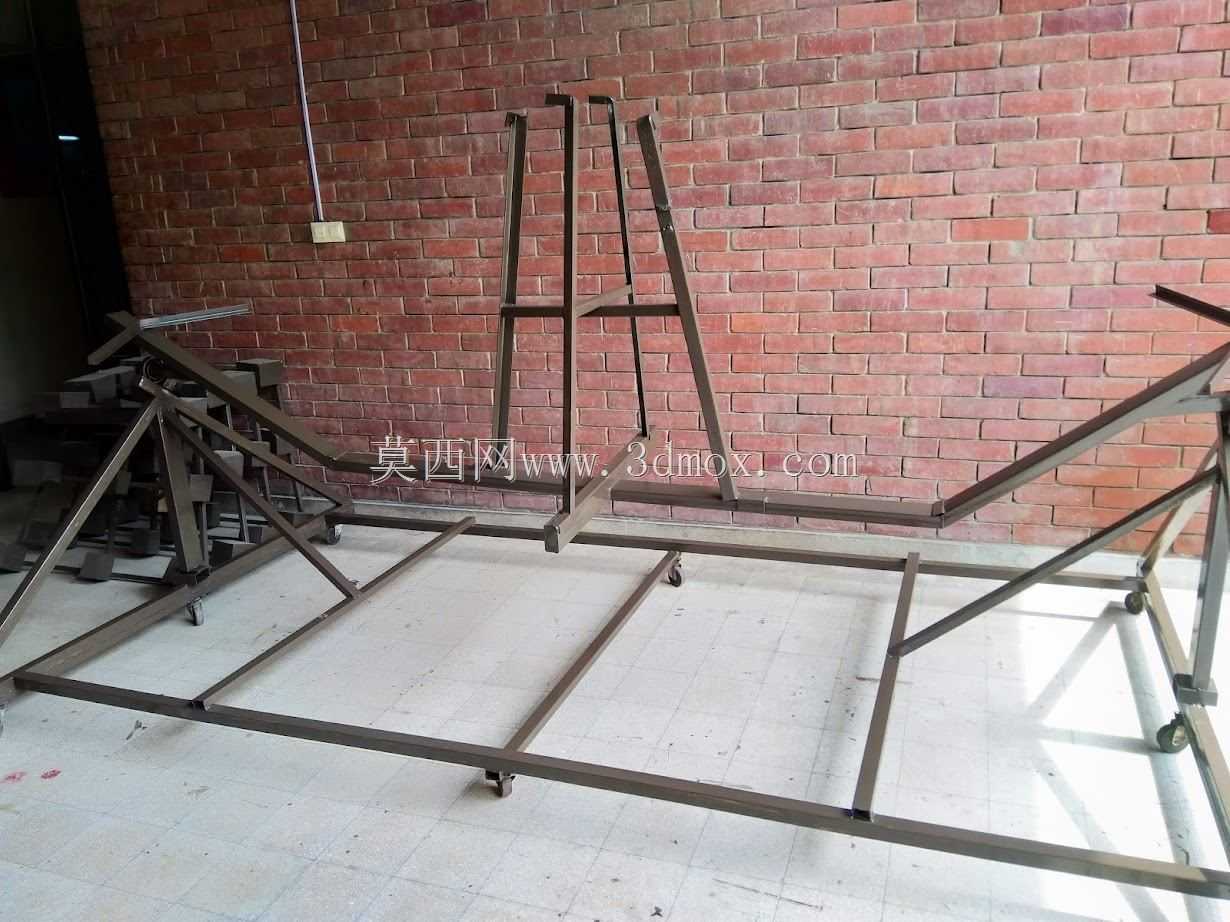

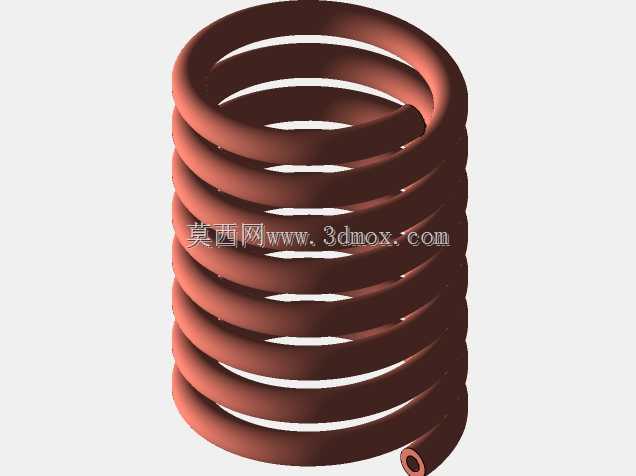

　　底部的支撑机架采用方管焊接的框架式结构，底部为正方形安装基座，基座上设置有回转支撑结构的安装位，可适配单轴或双轴的太阳跟踪驱动组件，实现装置对太阳方位角、高度角的实时跟踪，保证抛物面的主光轴始终与入射太阳光线保持平行，最大化聚光效率。机架中部设置有环形承托结构，用于承载碟架主体的旋转轴系，轴系的转动阻尼经过匹配设计，既能够保证跟踪转动时的顺畅性，也能在大风工况下提供足够的锁止阻力，避免装置出现风致振动或偏转。焦点位置预留了集热元件的安装支架，支架从碟架中心位置延伸至焦点处，可根据不同的集热需求安装 Stirling 发电模组、真空集热管、光热催化反应腔等不同的功能部件，适配不同的应用场景需求。

　　设计过程中首先需要根据目标聚光比、集热温度需求确定抛物面的口径与焦距参数，口径大小直接决定装置的总受光面积，焦距与口径的比值则会影响聚光光斑的尺寸与聚光均匀度，焦径比过小会导致光斑过于集中，对集热元件的耐高温性能要求过高，焦径比过大则会增加支撑支架的悬臂长度，提升结构刚度设计的难度。在确定面型参数后，需要对反射面分块方式进行优化，分块尺寸需要兼顾加工成型难度、运输便利性与安装校准效率，过大的单块反射面会提升成型精度控制难度，也不便于偏远场景的运输转运，过小的分块则会增加安装拼接的工作量，同时提升接缝处的光线损失比例。

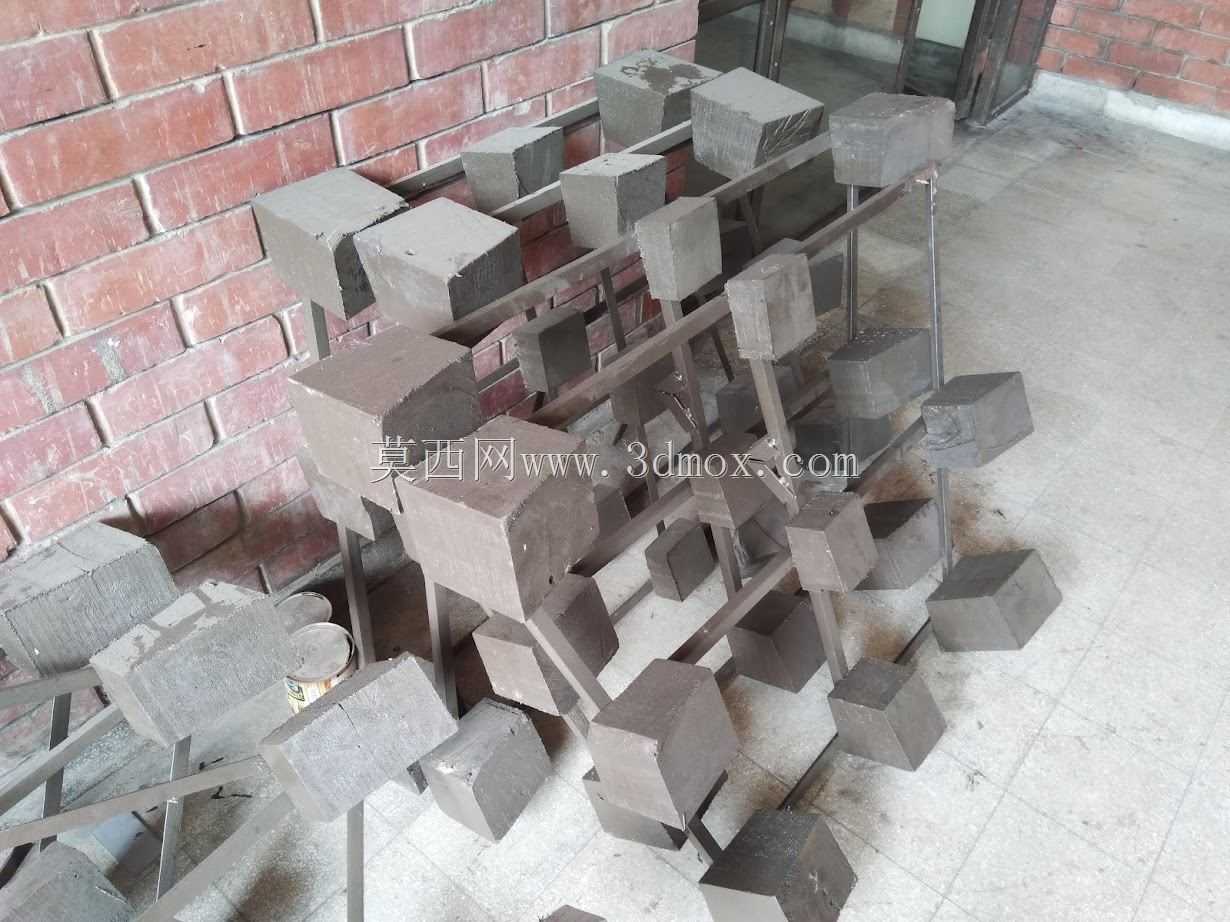

　　结构强度校核环节需要重点考虑户外使用的风载工况，按照安装区域的最大风压值对碟架、支撑机架、连接节点进行载荷验算，尤其是反射面处于迎风面正吹、侧吹等不同角度时的受力分布，需要通过结构仿真调整桁架杆件的截面尺寸与布置角度，在保证结构强度、刚度满足要求的前提下，尽可能降低材料用量。安装边界方面，底部正方形基座的安装孔位按照通用混凝土基础预埋尺寸设计，可直接固定在现场浇筑的混凝土基础上，也可通过配重块固定在平整的硬质地面上，不需要复杂的现场焊接作业，降低现场安装的施工难度。装置的整体转动包络尺寸需要在设计阶段进行核算，确保在跟踪转动的全角度范围内，反射面、支架不会与基座、周边附属设施发生运动干涉，同时预留出集热元件、管路、线缆的布设空间，避免转动过程中出现管线拉扯磨损的问题。

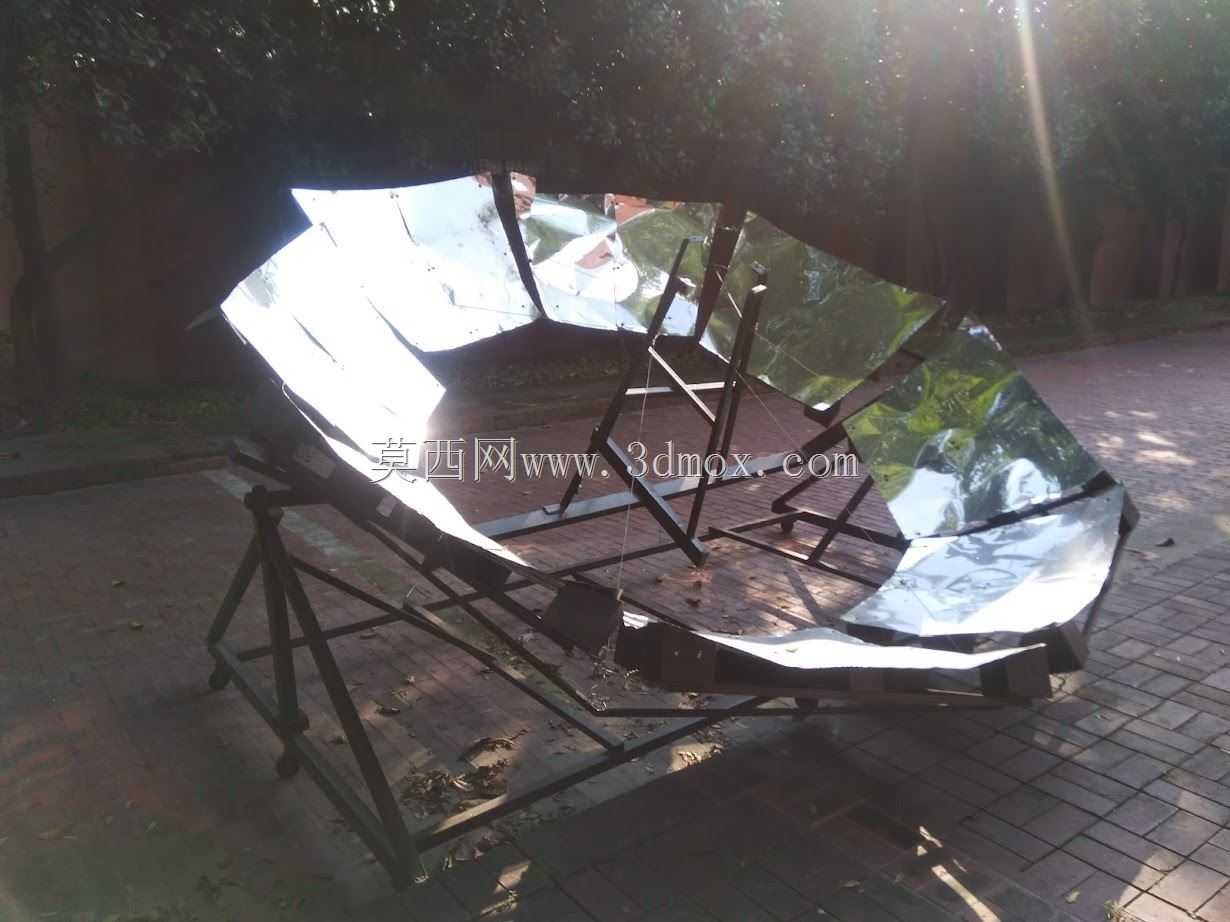

　　实际应用中，这类聚光装置可多台阵列布置，通过集群式安装形成小型光热供能站，为偏远地区的居民提供生活热水、炊事用热，也可为小型农产品加工、物料烘干等生产环节提供热源，相比光伏供电再通过电加热转换的方式，光热直接转换的能量利用效率更高，也不需要配备大容量的储能电池，降低了系统的整体运维成本。在科研教学场景中，该结构可作为光热实验的基础平台，通过更换不同的焦点负载组件，开展光热发电、光热催化、太阳能制氢等不同方向的实验研究，结构的可调支撑设计也方便实验人员调整面型精度，测试不同面型误差下的聚光效率变化规律。
