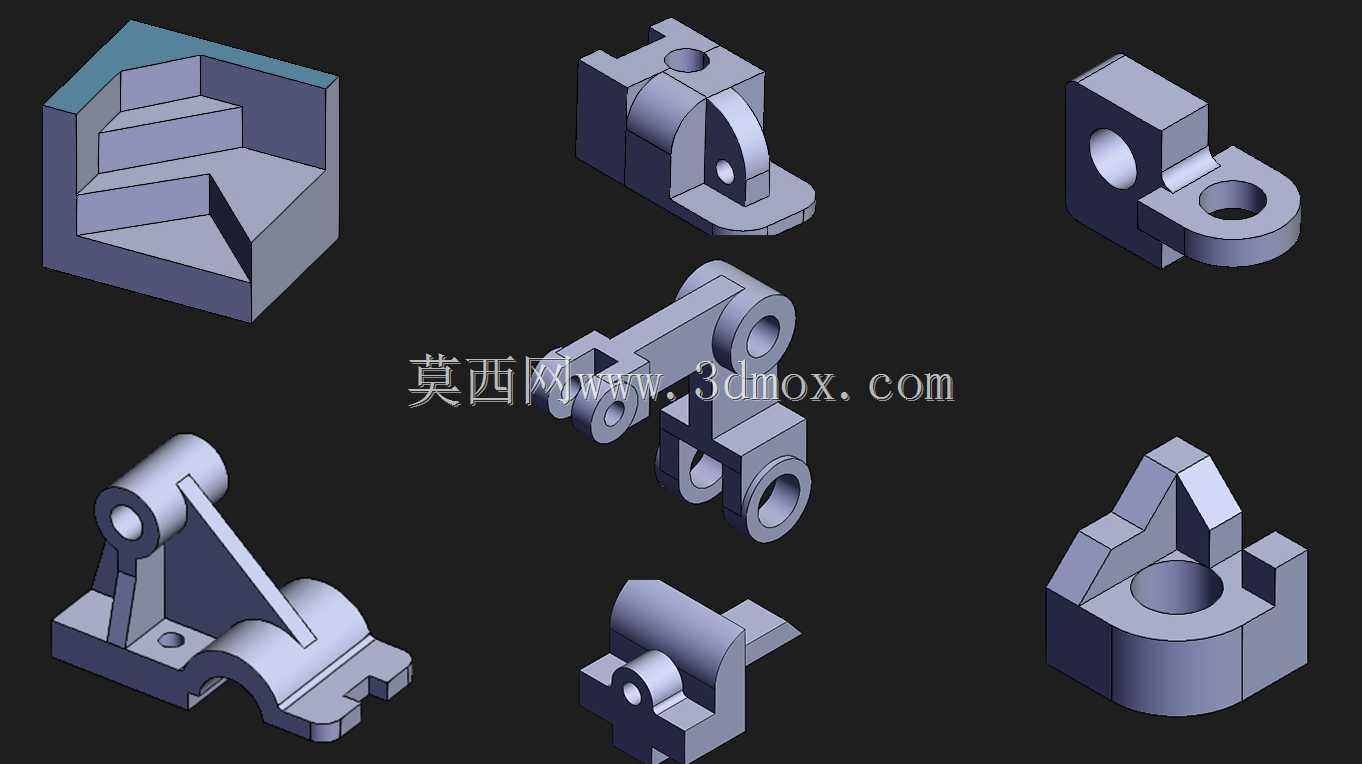

SolidWorks机械零件练习建模实例合集

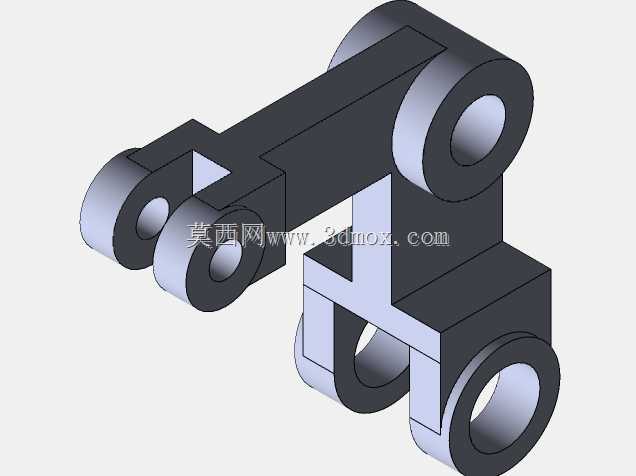

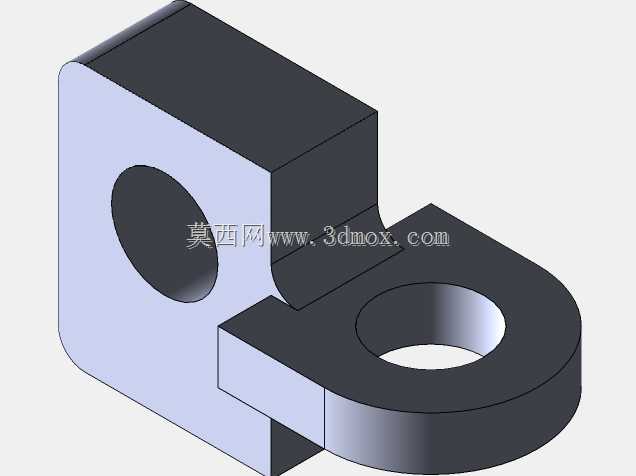

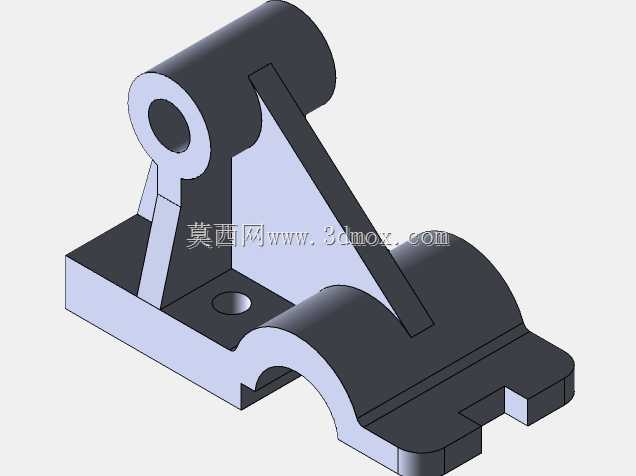

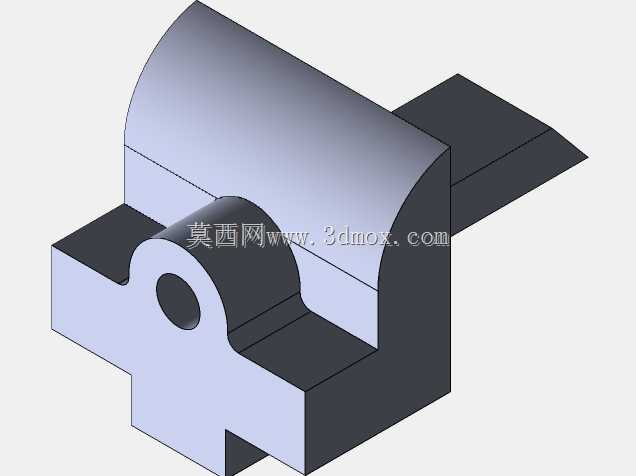

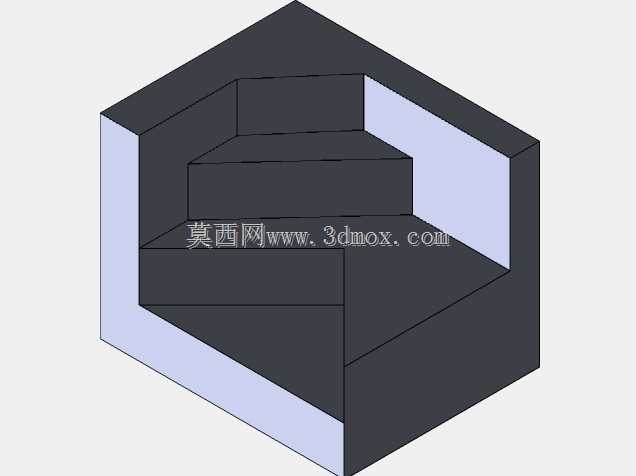

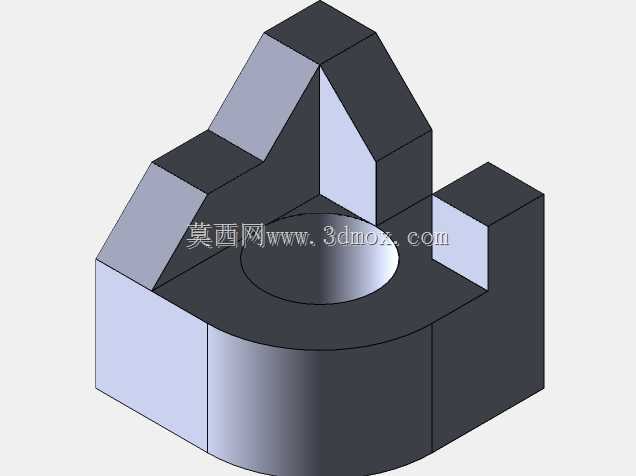

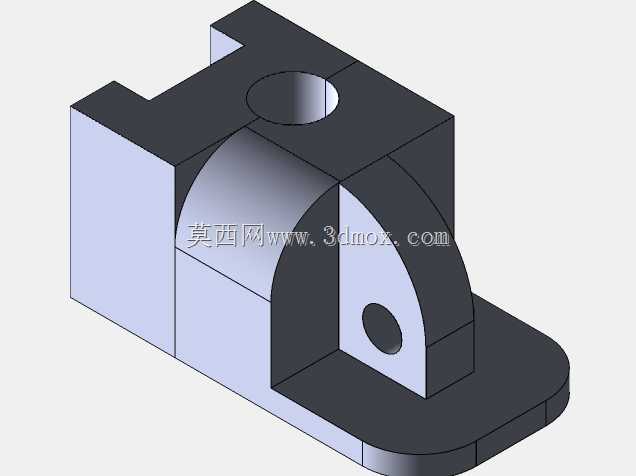

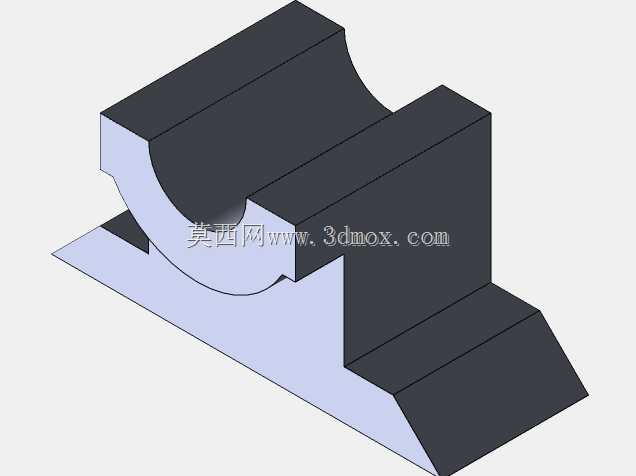

　　这批机械零件建模实例，覆盖了机械结构中常见的支座、铰接件、定位块、腔体类零件的典型结构，可作为结构设计人员入门建模练习、机械专业教学演示的参考素材，也能为非标设备中同类功能零件的结构设计提供结构参考。从实际应用场景来看，这类零件广泛出现在各类自动化设备、小型工装夹具、教学实验台的结构组成中，不同结构的零件承担着不同的功能：带铰接孔的支座类零件，主要用于设备中活动连杆、摆臂的转动支撑，需要保证铰接孔的同轴度、安装面的平面度，才能让转动副运行顺畅无卡滞；带定位槽与安装孔的块类零件，多用于设备中元器件、小型功能模块的安装定位，需要匹配被安装件的外形尺寸，预留足够的安装锁紧空间，同时保证定位基准面的形位公差满足装配要求；腔体类的盒状零件，

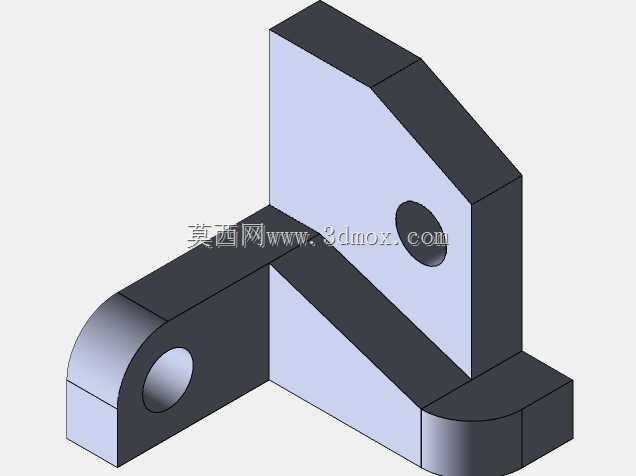

　　可作为小型传动机构、电控模块的防护外壳，需要兼顾内部容纳空间与外部安装接口的匹配，同时考虑壁厚均匀性避免加工或成型时出现变形。在设计思路上，这类练习零件的建模逻辑完全贴合实际工业零件的设计流程：首先确定零件的功能基准面，也就是实际安装时的贴合面，所有的孔位、凸台、槽口特征都以这个基准面为参照进行尺寸标注与特征搭建，保证建模完成的零件导入装配体后能直接通过基准面配合完成装配，不需要额外调整坐标系。针对带铰接结构的零件，建模时优先完成回转体特征的搭建，保证铰接孔的圆柱度，再延伸出支撑筋板与安装底板，筋板的厚度根据零件的受力场景设置，通常在3-8mm区间，既保证支撑强度，也避免材料浪费；针对带安装通孔的零件，

　　建模时需要区分光孔与螺纹孔的特征差异，光孔预留足够的装配间隙，螺纹孔按照标准攻丝深度设置，同时在孔口位置添加倒角特征，去除加工毛刺也方便装配时的导向。从安装边界来看，这批零件的整体外形尺寸控制在100mm以内，属于小型机械零部件范畴，安装面的孔位间距按照常用的安装模数设置，可直接适配标准铝型材、小型安装板的孔位布局，不需要额外加工转接板；零件上的转动配合孔直径覆盖6mm-20mm的常用规格，可匹配标准直径的销轴、铰接螺栓，满足小型传动机构的转动连接需求。建模过程中所有的特征都采用参数化搭建，每个尺寸都设置可编辑的参数约束，后续如果需要调整零件尺寸适配不同的安装场景，只需要修改对应参数就能完成模型更新，不需要重新绘制特征，

　　这也符合实际工业设计中参数化建模的通用要求，能大幅提升设计迭代的效率。不同结构的零件在细节处理上也贴合实际加工要求：所有的棱边位置都设置了0.5-1mm的倒角或圆角，避免加工后出现锐边划伤操作人员，也能减少零件应力集中的问题，提升零件的使用寿命；需要配合的接触面都预留了合理的公差余量，建模时按照名义尺寸绘制，实际加工时可根据配合等级选择对应的公差带，保证装配后的配合精度满足使用要求。这类练习模型虽然是入门建模的实例，但所有结构都来源于实际工业场景中的真实零件，没有冗余的装饰性特征，每个凸台、槽口、孔位都对应实际的功能需求，没有为了建模复杂度添加无意义的结构，能帮助初学者快速建立“建模为功能服务”的设计思维，避免陷入为了建模而建模的误区，理解机械零件设计中功能优先、工艺可行、装配便捷的核心原则。
