万向支架式机械陀螺仪结构设计

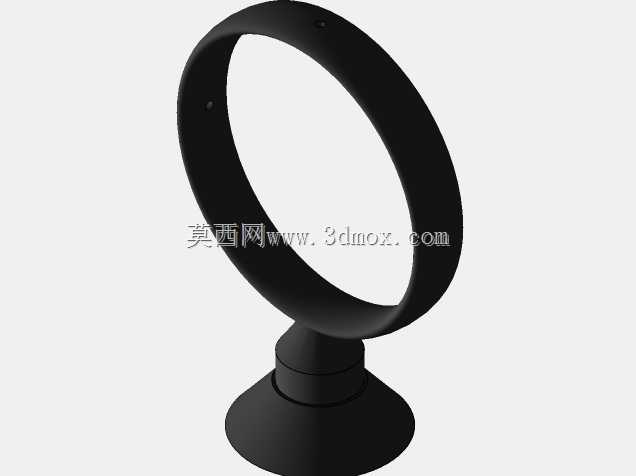

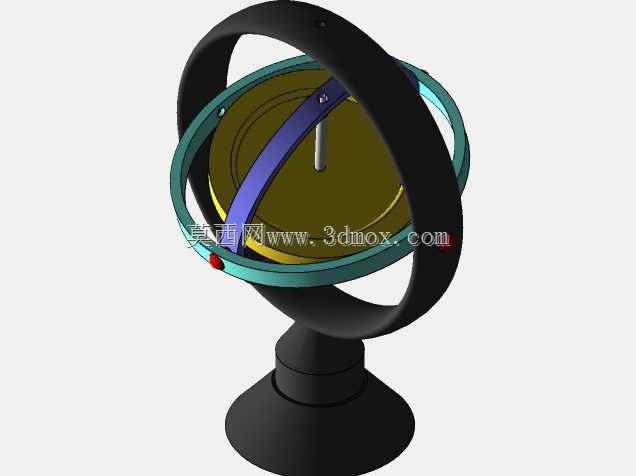

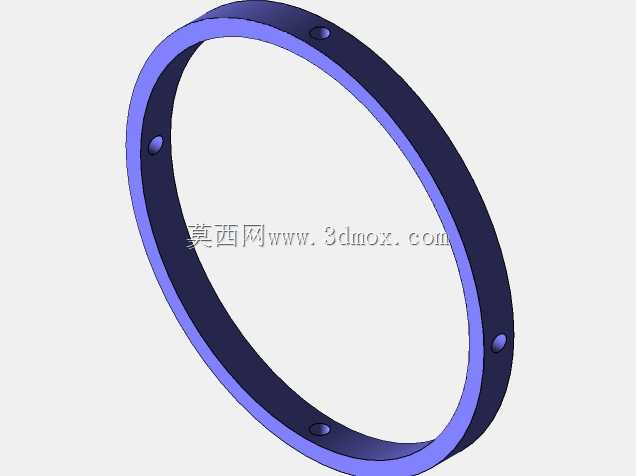

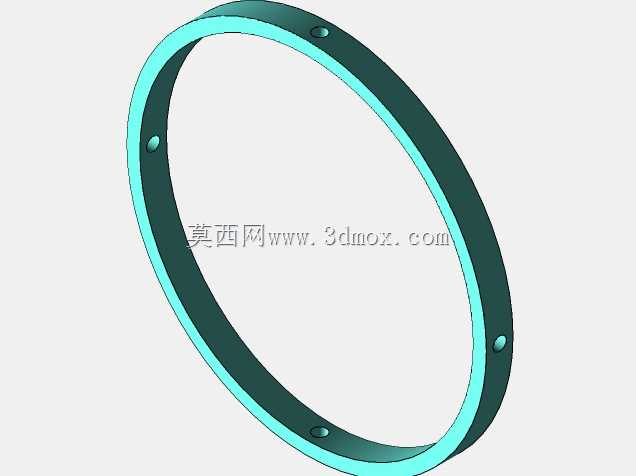

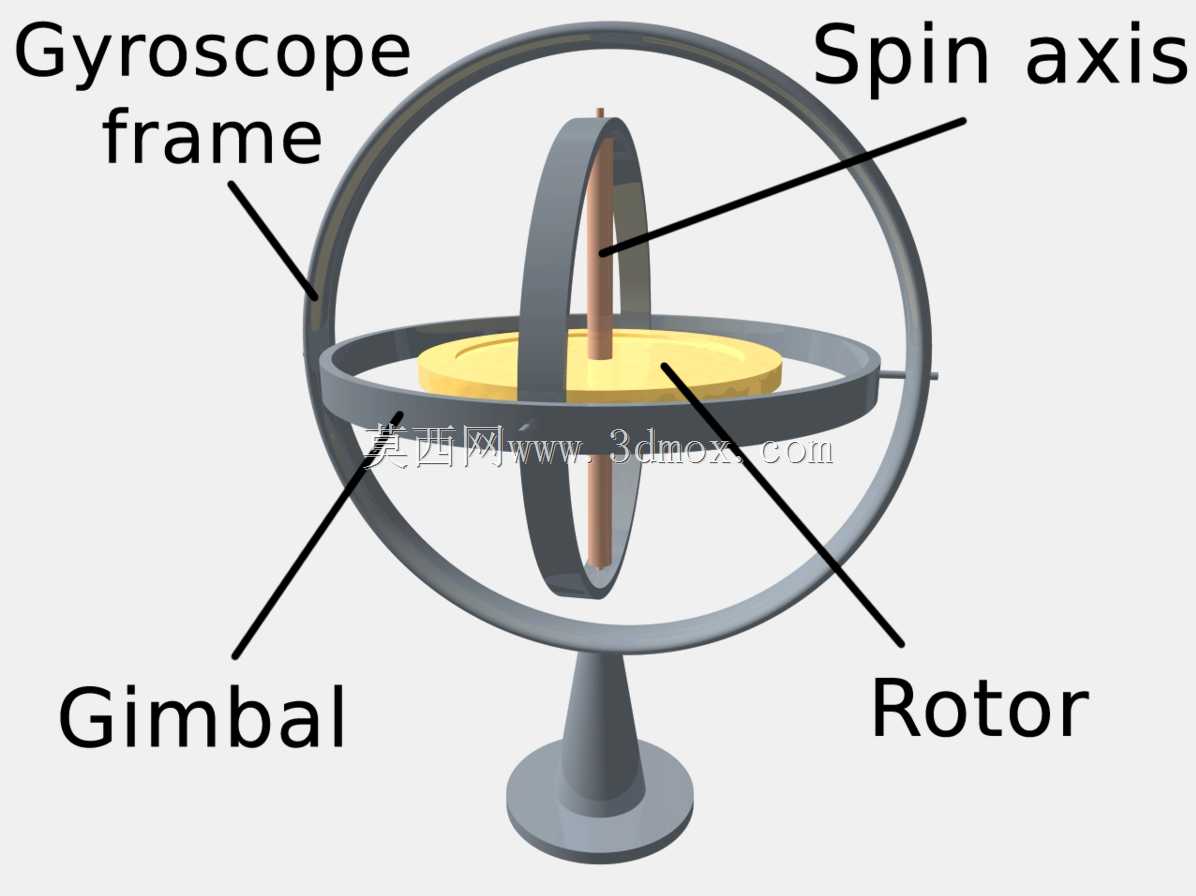

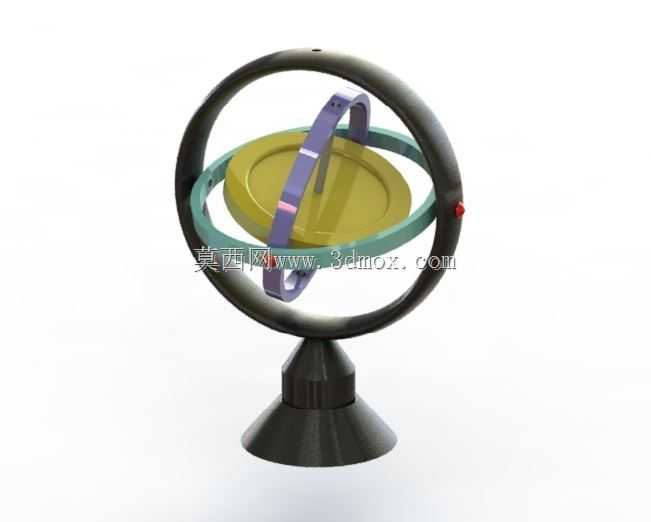

　　在航空航天导航、船舶远洋航行、井下钻探设备的姿态校准场景中，机械陀螺仪始终是不依赖外部信号的核心惯性基准部件，这套万向支架式陀螺仪的结构设计，完全围绕角动量守恒的物理特性展开，从安装基座到转动环架的每一处配合，都服务于降低转动阻尼、维持转子轴向稳定的核心需求。整套结构的安装边界以底部锥形支座为基准，支座底面为整圈平面接触结构，可直接固定在设备安装基准面上，支座上部的支撑轴与最外层环形架通过精密轴孔配合连接，外层环可绕竖直支撑轴做360度自由转动，配合间隙控制在极小范围内，既保证转动无卡滞，又避免环架出现径向窜动影响测量精度。中间层环架嵌套在外层环内部，二者通过水平对置的两个销轴连接，销轴与环架的配合处采用光滑轴面设计，

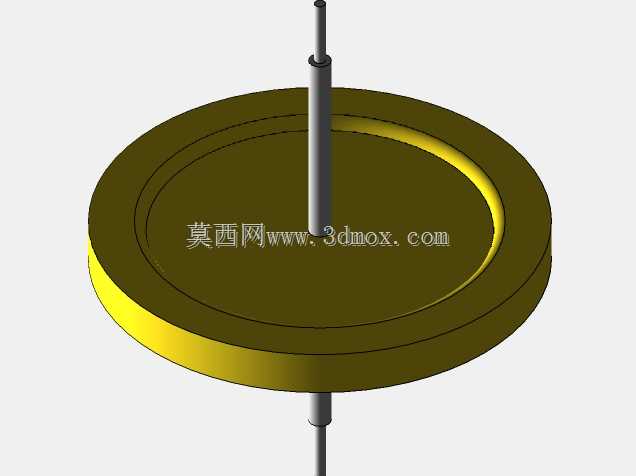

　　没有额外的锁紧结构，保证中间环可绕水平销轴做全角度转动，内层的转子安装架则嵌套在中间环内部，同样通过垂直于中间环销轴方向的对置销轴连接，三层环架的转动轴两两垂直，最终让中心的转子获得三个自由度的转动空间，无论外部基座如何倾斜晃动，高速旋转的转子都能依靠角动量保持自身轴向指向不变。中心转子采用圆盘式结构设计，厚重的轮缘部分集中了大部分质量，以此提升转动惯量，保证在相同转速下获得更大的角动量，维持轴向稳定的时间更长，转子中心的转轴与内层安装架的轴承配合，转动过程中摩擦阻力极低，转子表面做了平整化处理，避免高速转动时出现风阻不均导致的进动误差。在实际工程应用中，这类机械陀螺仪常被集成在惯性导航单元内，为载具提供实时的姿态角度参考，

　　在没有卫星信号的地下、水下、深空场景中，能够持续输出稳定的方位基准，设计过程中需要重点考量各层环架的转动阻尼，所有转动配合处都要保证同轴度误差在允许范围内，避免附加力矩导致转子出现不必要的进动，影响测量准确性。环架部分采用轻量化的环形结构设计，在保证结构刚度的前提下尽可能降低自身重量，减少环架转动时的惯性力矩对转子稳定状态的干扰，外层环侧面设置的红色标识点，可用于配合外部光电传感器读取环架的转动角度，将机械角度信号转化为电信号传输给控制系统。整套结构的外形尺寸以底部支座为最低点，顶部外层环为最高点，整体径向尺寸不超过外层环的外径，安装时不需要额外预留过大的周边空间，仅需保证三层环架的转动范围内没有其他部件干涉即可，

　　支座的锥形结构既提升了支撑稳定性，又缩小了底部安装面的占用面积，适合在空间紧凑的设备舱内安装使用。从结构设计的细节来看，各层环架的连接销轴都采用了对称布置的方式，保证环架转动时的质量分布均匀，不会因为偏心产生额外的力矩，转子的安装位置严格处于三层环架的几何中心，让整个转动系统的质心落在支撑点上，避免重力产生的力矩导致转子进动。这类纯机械结构的陀螺仪相比电子陀螺仪，具备更强的抗干扰能力，在强电磁辐射、极端温度环境下依然能够稳定工作，常被用作高可靠性场景下的备用姿态基准，设计时需要充分考虑不同环境温度下的材料热膨胀系数，避免温度变化导致配合间隙改变，出现转动卡滞或者间隙过大的问题，所有转动配合面的表面粗糙度都要达到较高等级，降低摩擦损耗，延长设备的免维护周期。
