多类机械传动与安装结构练习建模作品

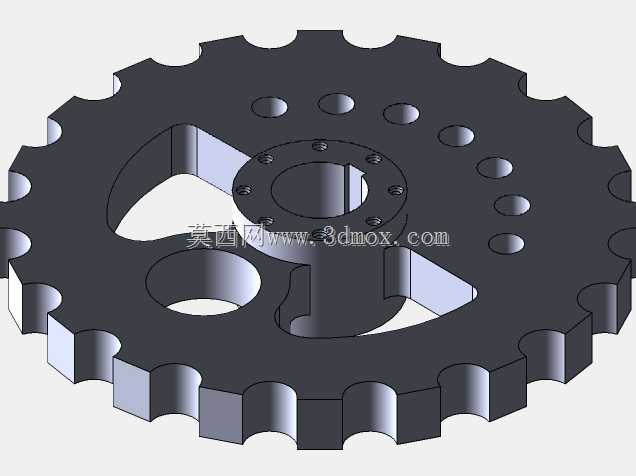

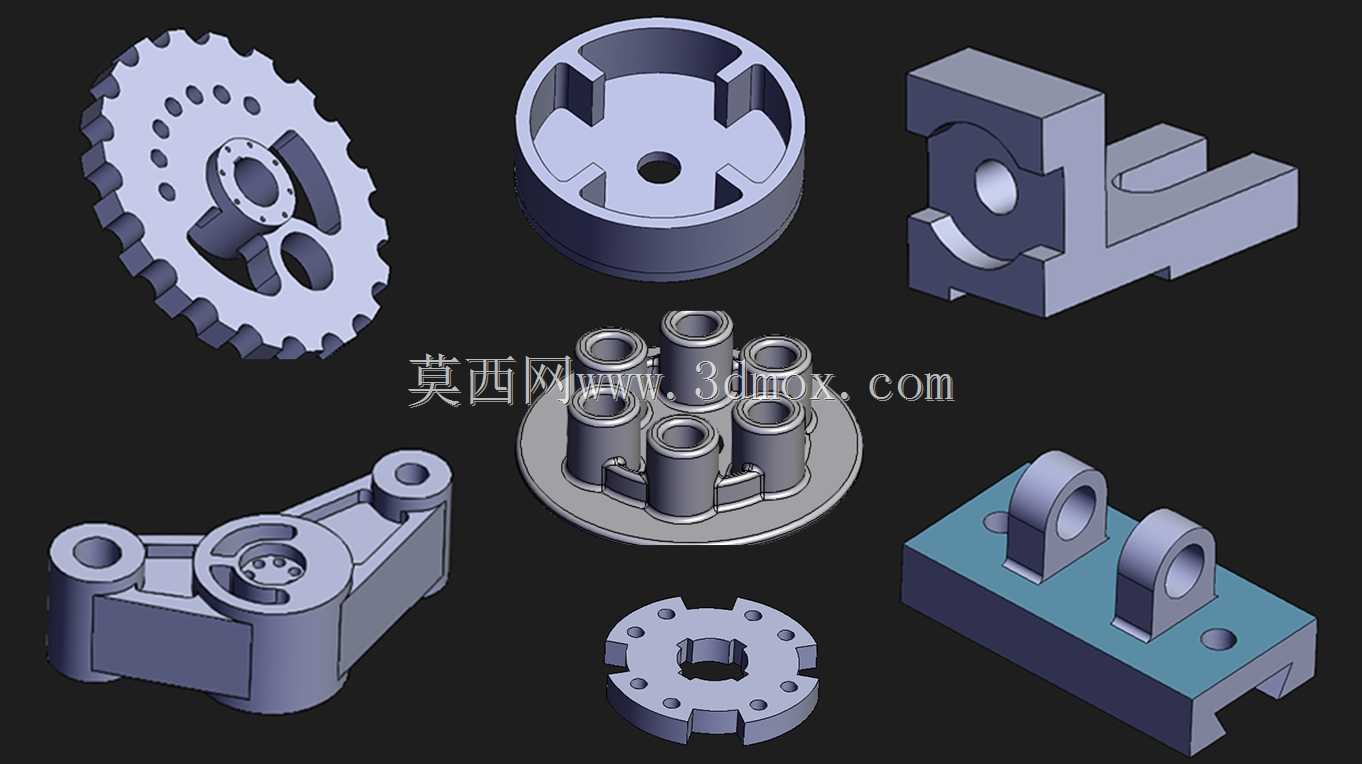

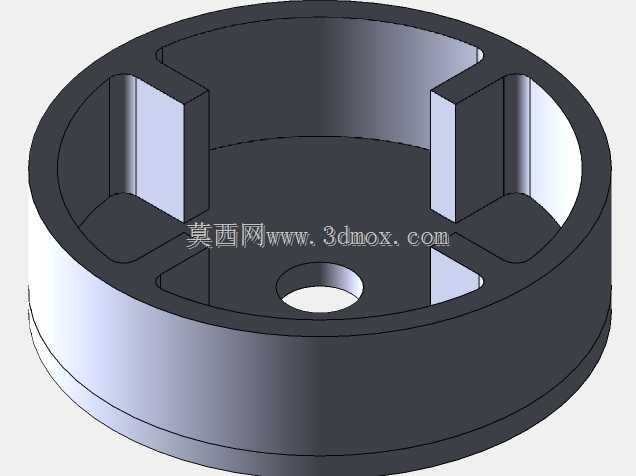

　　这批建模作品覆盖了机械结构中常见的几类典型零件，每一个结构都对应实际工业场景里的成熟应用构型，没有冗余的装饰性设计，全部围绕装配、传动、定位的核心功能展开。首先看带异形齿廓的链轮结构，这类零件常见于输送线、间歇传动机构中，建模时优先保证齿形的节距、齿顶圆弧与齿根过渡的参数准确性，安装位的同轴双孔设计是为了适配双轴承支撑的转轴，避免传动过程中出现径向窜动，端面的均布小孔是用于安装定位销与减重，实际加工时这类孔的位置度公差通常控制在0.02mm以内，保证与端盖装配时的同轴度，齿面的拔模斜度按照1:50的比例设置，适配粉末冶金或者铣削加工的工艺要求。旁边的圆筒状阀套结构，内壁的四个对称凸台是用于配合阀芯的导向槽，限制阀芯的周向转动，

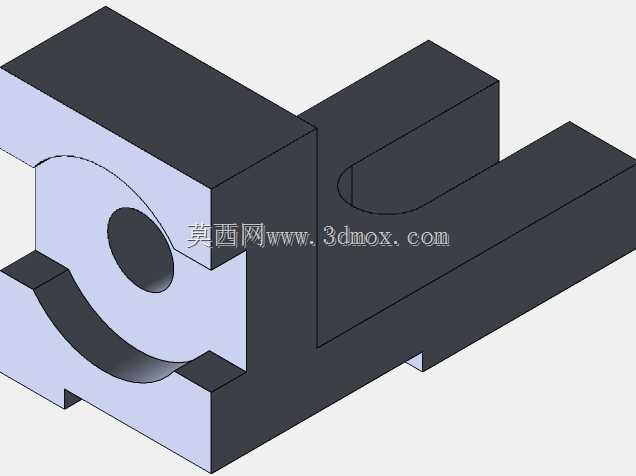

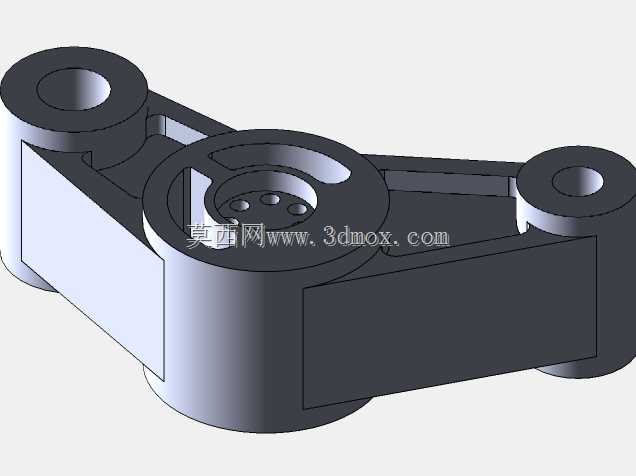

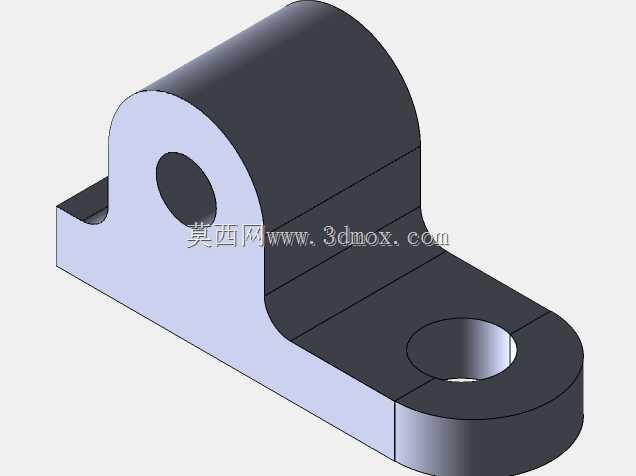

　　中心通孔为流体或者阀芯杆的通行通道，端面的沉槽是用于安装密封胶圈，建模时特意将凸台的过渡圆角设置为R0.5，避免应力集中导致的阀套开裂，这类零件通常用在气动换向阀、液压节流阀的内部，外圆的尺寸公差一般取h6，与阀体内孔做间隙配合，保证阀芯滑动顺畅无卡滞。L型的安装支座结构，两个垂直方向的安装面分别设置了同轴的轴承孔，侧面的凸台是用于安装端盖固定轴承外圈，底部的开槽是为了卡在设备的安装导轨上，通过侧面的顶丝锁紧固定，这类支座常用于小型输送线的从动轮支撑、检测机构的传感器安装支架，建模时两个轴承孔的垂直度公差设置为0.03mm，避免转轴安装后出现别劲的情况，安装面的粗糙度要求达到Ra1.6，保证装配时的贴合度。下方的摇臂类零件，

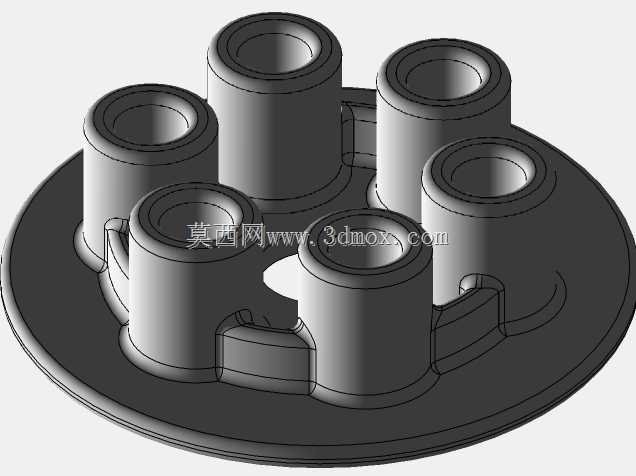

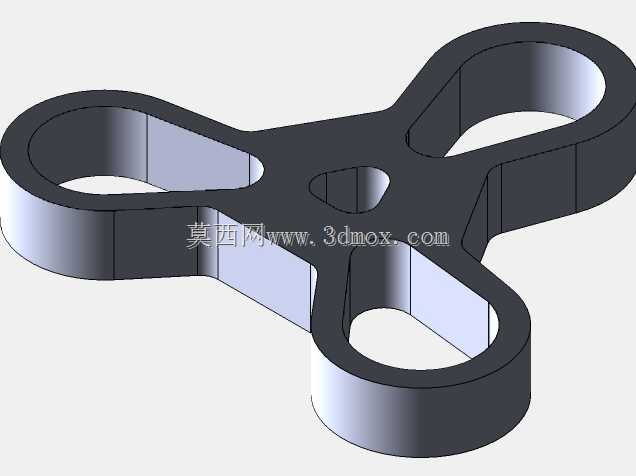

　　三个带衬套安装位的孔分别对应动力输入、执行端输出、铰接固定的功能，中间的空腔是为了避让内部的传动齿轮，减重的同时避免运动过程中出现干涉，臂身的加强筋沿着受力方向布置，在摇臂承受交变载荷时减少形变，这类零件常见于自动化设备的拨料机构、包装机的推料连杆，建模时三个孔的中心距公差严格控制在±0.01mm，保证运动轨迹的准确性。中心的多通接头结构，六个向上的接口分别用于连接不同回路的气管或者油管，底部的法兰盘通过均布的螺栓孔固定在阀岛或者分气块上，每个接口的内孔都做了120度的倒角，方便管路插入时不割伤密封圈，接口的外圆设置了卡簧槽，用于安装快插接头的固定卡环，这类分气块常用在气动控制系统中，将单一气源分流到多个执行元件，

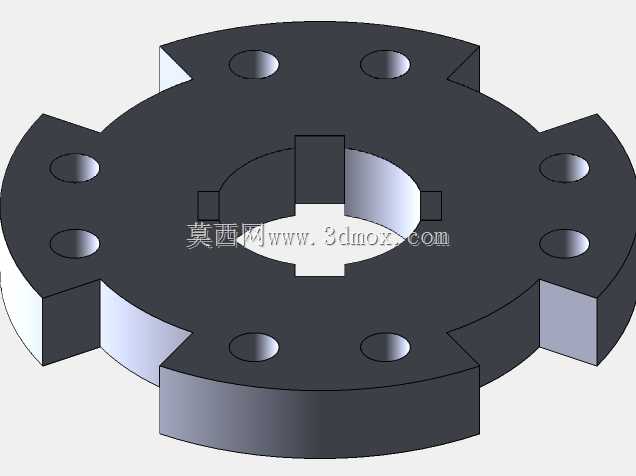

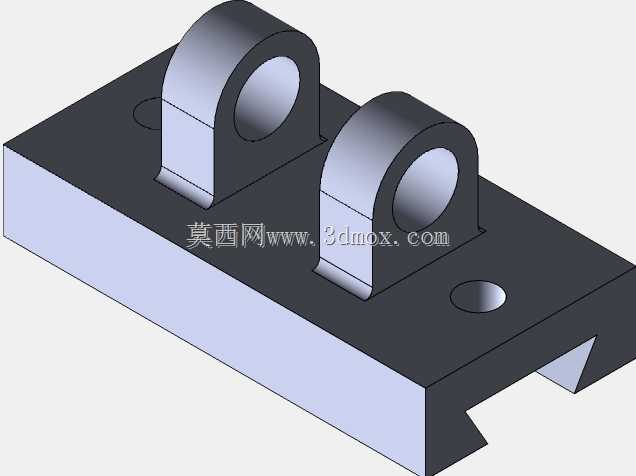

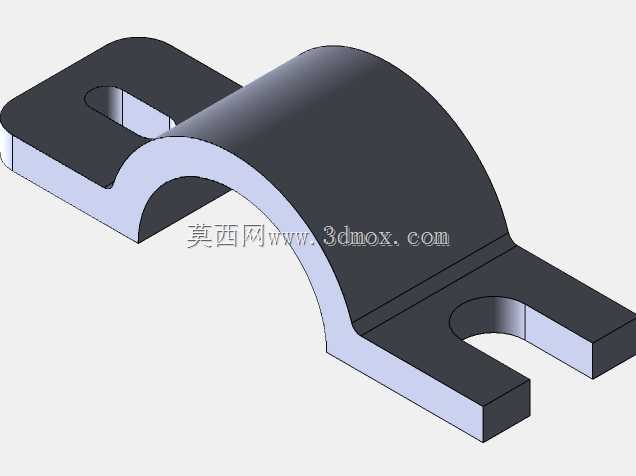

　　建模时保证所有接口的轴线与法兰端面垂直，避免管路安装后出现歪斜漏气。带双吊耳的安装座结构，两个平行的吊耳孔用于安装铰接销轴，底部的通孔用于将整个座体固定在设备机架上，吊耳的内侧间距按照配套的连杆宽度设置，预留0.1mm的间隙保证连杆摆动顺畅，这类结构常见于翻盖机构、压紧机构的铰接位，建模时吊耳与底座的连接处做了R2的过渡圆角，减少焊接或者压铸时的应力集中。最后一个多孔法兰盘结构，端面的均布小孔是用于安装固定螺栓，中心的异形孔是用于穿过异形截面的传动轴，通过键槽传递扭矩，这类零件常作为传动机构的连接法兰、分度盘的基体，建模时孔的位置度按照圆周均布的公差要求设置，保证装配时螺栓能顺利穿入，中心孔的键槽尺寸按照国标普通平键的参数设计，保证扭矩传递的可靠性。所有零件的建模过程都遵循从草图到特征的顺序，优先绘制基准面与中心线，保证特征之间的几何约束完整，没有冗余的外部参考，每个结构的尺寸都参考了实际机械设计手册的常用参数，能够直接用于教学演示、建模练习，也可以作为同类零件设计时的构型参考，调整尺寸参数后即可适配不同的设备安装需求。
