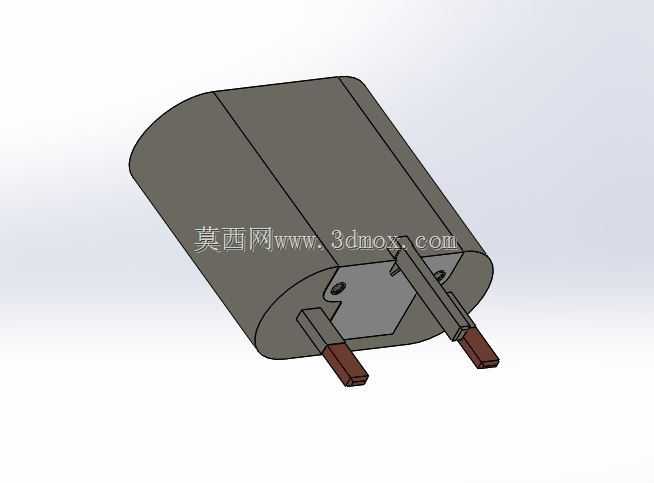

国标两脚插墙式手机充电头三维结构

　　日常消费电子供电场景里，插墙式手机充电头是接触频次最高的小型供电转换部件，这个三维结构完整还原了国标两脚插片的充电头全装配形态，从插片排布到壳体分件都贴合量产实物的结构逻辑。先看实际使用的边界条件，这类充电头直接插入墙面86型国标五孔插座，插片中心距严格匹配国标插座的铜套间距，插片伸出壳体的长度符合安规要求，插入插座后壳体背面与墙面的间隙控制在3mm以内，不会因为间隙过大导致插片受力弯折，也不会因为贴墙过紧挤压插座面板的防尘结构。壳体整体采用圆角矩形的弧面过渡，所有棱边的R角统一做2.5mm倒圆，既符合手持插拔的触感要求，也能避免注塑生产时的尖角应力集中，壳体的合模线设置在侧面居中位置，上下壳采用超声波焊接的止口结构，

　　止口配合深度0.8mm，焊接筋的宽度0.3mm，能保证壳体装配后的密封性，防止日常使用时的灰尘、泼溅液体进入内部腔体。插片部分采用黄铜基材镀镍的结构，插片根部与壳体内部的压线端子做一体化嵌件设计，插片嵌入壳体内的长度达到6mm，能保证插片的抗弯折强度，满足反复插拔5000次以上的结构强度要求，插片的厚度1.5mm，宽度6.3mm，完全匹配国标10A插座的铜套夹持尺寸，不会出现插接过松接触不良或者插接过紧插拔费力的问题。内部腔体的结构设计预留了PCB板的安装卡槽，卡槽的定位筋高度1.2mm，刚好卡住PCB板的两侧边缘，不需要额外打胶就能固定PCB位置，腔体内部还预留了高压区与低压区的隔离筋位置，隔离筋高度从壳体内底延伸到上壳内表面，

　　完全符合安规的电气间隙要求，高压侧的插片连接端与低压侧的USB输出口之间的爬电距离预留了6mm以上，满足小功率电源适配器的安规标准。输出端的USB接口开孔位置做了0.2mm的倒角导向，方便用户插拔数据线时能顺利对准接口，开孔与接口的配合间隙控制在单边0.1mm，既不会因为间隙过大晃动，也不会因为尺寸公差导致接口装配干涉。从结构设计的思路来看，这个模型完全遵循量产消费电子电源的设计逻辑，没有做多余的装饰性结构，所有曲面和筋位都服务于装配可靠性、使用安全性和手持触感，壳体的壁厚统一设置为1.8mm，是ABS注塑件的最优壁厚区间，既不会因为壁厚过薄导致壳体强度不足，也不会因为壁厚过厚产生注塑缩痕，壳体内部的螺丝柱位置都做了0.

　　5mm的火山口减胶处理，避免螺丝柱背面出现外观缩印。在实际的产品开发场景中，这类三维结构可以直接作为结构评审的基础模型，用来验证插片与插座的配合干涉、壳体与内部元器件的空间间隙、手持插拔的受力角度，也可以用来做快速手板的打印原型，验证装配公差是否合理。不同于夸张的概念化充电头设计，这个结构完全贴合市售量产充电头的实际尺寸，整体宽度42mm，高度38mm，插墙方向的厚度26mm，插入插座后不会遮挡相邻的插座插孔，解决了很多大体积充电头占用两个插座位的痛点，插片的倾斜角度也做了精准还原，和国标插座的插片角度完全一致，插入时不会出现别劲的情况。壳体表面的拔模角度统一设置为1.5度，满足注塑生产的脱模要求，外表面没有做复杂的纹理结构，是常规的细晒纹面，符合这类平价充电配件的表面处理工艺。内部的走线槽位置也做了预留，高压侧的导线可以沿着腔体侧壁的走线槽布置，避免导线被壳体合模时压破绝缘层，输出端的接口定位槽做了防呆设计，USB接口反装时无法卡入定位槽，从结构上避免装配时的接口方向错误。
