带轴一体式直齿锥齿轮传动构件

　　在中小功率相交轴动力传递场景中，这类带轴一体式锥齿轮的应用覆盖范围极广，从轻工包装设备的分度送料机构，到小型机床的进给换向单元，再到园林动力工具的扭矩输出端，都能见到这类构件的身影。不同于分体装配的锥齿轮与传动轴结构，一体式设计从根源上消除了齿轮与轴配合的键连接间隙，在频繁正反转的传动工况下，不会出现键侧冲击磨损导致的传动回差，这一点在对传动定位精度有要求的间歇分度机构中优势尤为明显。

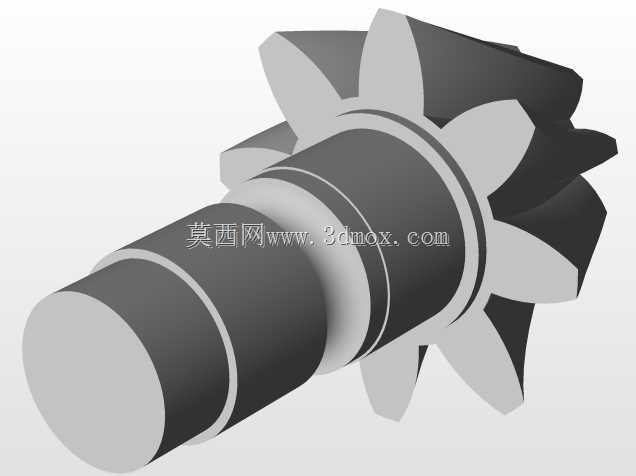

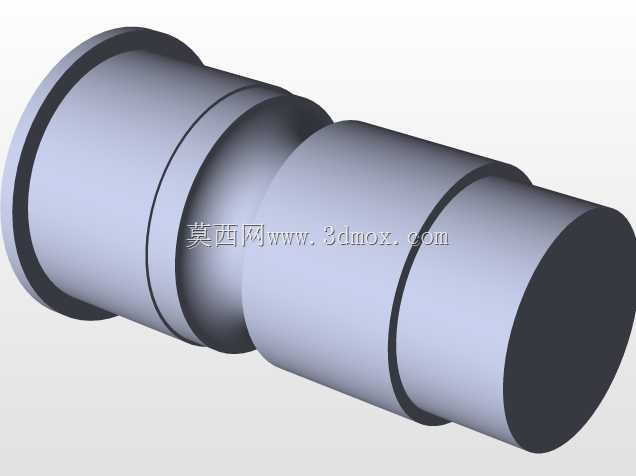

　　从实际功能特性来看，该锥齿轮采用直齿齿形设计，相比螺旋锥齿轮，其加工难度更低，装配时不需要额外调整轴向偏移量来匹配齿面接触区，对安装调试的技术要求更友好，适合批量应用在对成本控制较严格的通用传动设备中。齿部与轴身采用同基体加工成型，轴段预留的多组环槽结构，分别对应不同的安装功能：靠近齿根位置的环槽用于安装轴用挡圈，实现齿轮在安装腔体内的轴向定位，避免传动过程中齿轮受轴向分力出现窜动；中间段的环槽用于适配骨架油封，实现传动腔与外部环境的密封，防止腔体内润滑脂泄漏，同时阻挡外部粉尘、切削液等杂质进入啮合区域造成齿面磨粒磨损；最外侧的光轴段为轴承安装位，公差匹配深沟球轴承的内圈配合要求，可直接压装标准轴承实现径向支撑，不需要额外加工轴肩定位，轴承内圈靠轴段的台阶面实现轴向固定，装配工序更简洁。

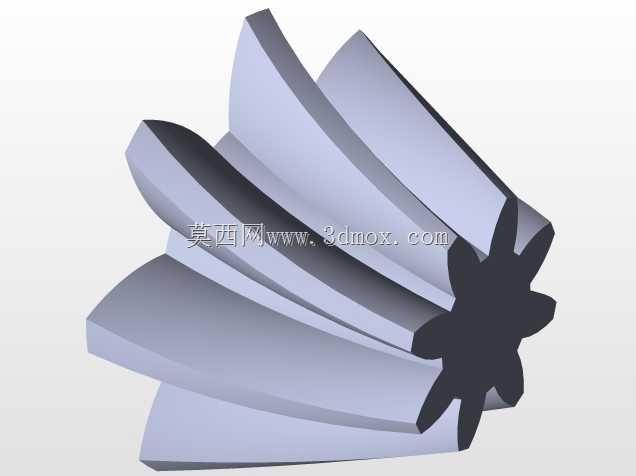

　　设计这类构件时，首先要明确相交轴的传动夹角，常规应用中多为90度正交传动，齿部的节锥角需要根据配对齿轮的传动比精确计算，保证两个锥齿轮的节锥顶点重合，否则会出现齿面接触偏载，轻则加剧齿面磨损，重则出现轮齿断裂失效。建模过程中，齿坯的成型优先采用旋转特征完成，先绘制包含轴段、齿根锥、背锥的旋转截面轮廓，绕轴线旋转生成基础实体，这一步需要严格控制各轴段的直径公差、齿顶圆直径、节锥母线长度等核心尺寸，确保后续齿形放样的基准准确。齿形的构建采用放样特征实现，先在背锥对应的辅助面上绘制单个齿的渐开线齿廓截面，再沿齿向的锥度引导线放样生成单个轮齿实体，之后通过圆周阵列完成全部轮齿的创建，阵列时需要保证轮齿的周节误差控制在合理范围内，避免啮合时出现传动卡顿。齿根位置需要做不小于0.3倍模数的圆角过渡，减少应力集中，因为锥齿轮啮合时齿根处的弯曲应力是轮齿失效的核心诱因，足够的过渡圆角能大幅提升轮齿的抗冲击能力。

　　从安装边界来看，这类轴齿轮的安装需要匹配对应的腔体轴承孔位，轴段的总长度决定了其在设备中的轴向安装空间，齿顶圆的最大直径需要与腔体内部的避空空间匹配，避免转动时齿顶与腔体内壁发生刮擦。轴承安装位的轴颈尺寸需要根据传递的扭矩大小匹配对应型号的轴承，常规中小功率场景下选用深沟球轴承即可满足径向承载需求，如果是存在较大轴向冲击的工况，还需要搭配推力轴承承担轴向分力。装配时需要保证两个配对锥齿轮的齿侧间隙在0.1-0.3倍模数区间内，间隙过小会导致齿面润滑不良、运转发热卡滞，间隙过大则会增大传动回差，影响传动精度。日常运维中，这类开式或半开式传动的锥齿轮需要定期补充润滑脂，及时清理齿面附着的杂质，当齿面磨损量超过齿厚的10%时就需要及时更换，避免出现断齿卡滞导致整个传动链损坏。

　　在实际选型替换场景中，这类一体式锥齿轮不需要额外加工连接键槽，只要轴径、齿部模数、齿数、传动比参数匹配，就可以直接替换原有失效构件，相比分体式结构的配件更换效率更高，不需要重新校准齿轮与轴的同轴度，能大幅缩短设备的停机维护时间。对于非标设备设计人员来说，这类构件的建模不需要调用复杂的齿轮生成插件，通过基础的旋转、放样、阵列特征就可以完成参数化建模，后续修改模数、齿数、轴长等参数时只需要调整对应草图尺寸即可快速生成新的模型，能有效缩短非标设计的周期。
