三杯式户外风速检测传感装置结构设计

　　做户外气象监测、塔机安全预警、光伏电站运维的工程人员，对这类三杯式风速传感装置不会陌生，它是各类露天作业场景里采集实时风速数据的核心前端部件，没有可靠的风速采集支撑，大风天气下的设备倾覆预警、作业安全管控根本无从谈起。不同于实验室里的精密测速设备，这类户外用风速传感结构首先要扛住长期露天的复杂工况，沙尘、雨水、高低温交变都是设计阶段必须纳入考量的边界条件，不能只盯着理想风洞下的测速精度做结构。

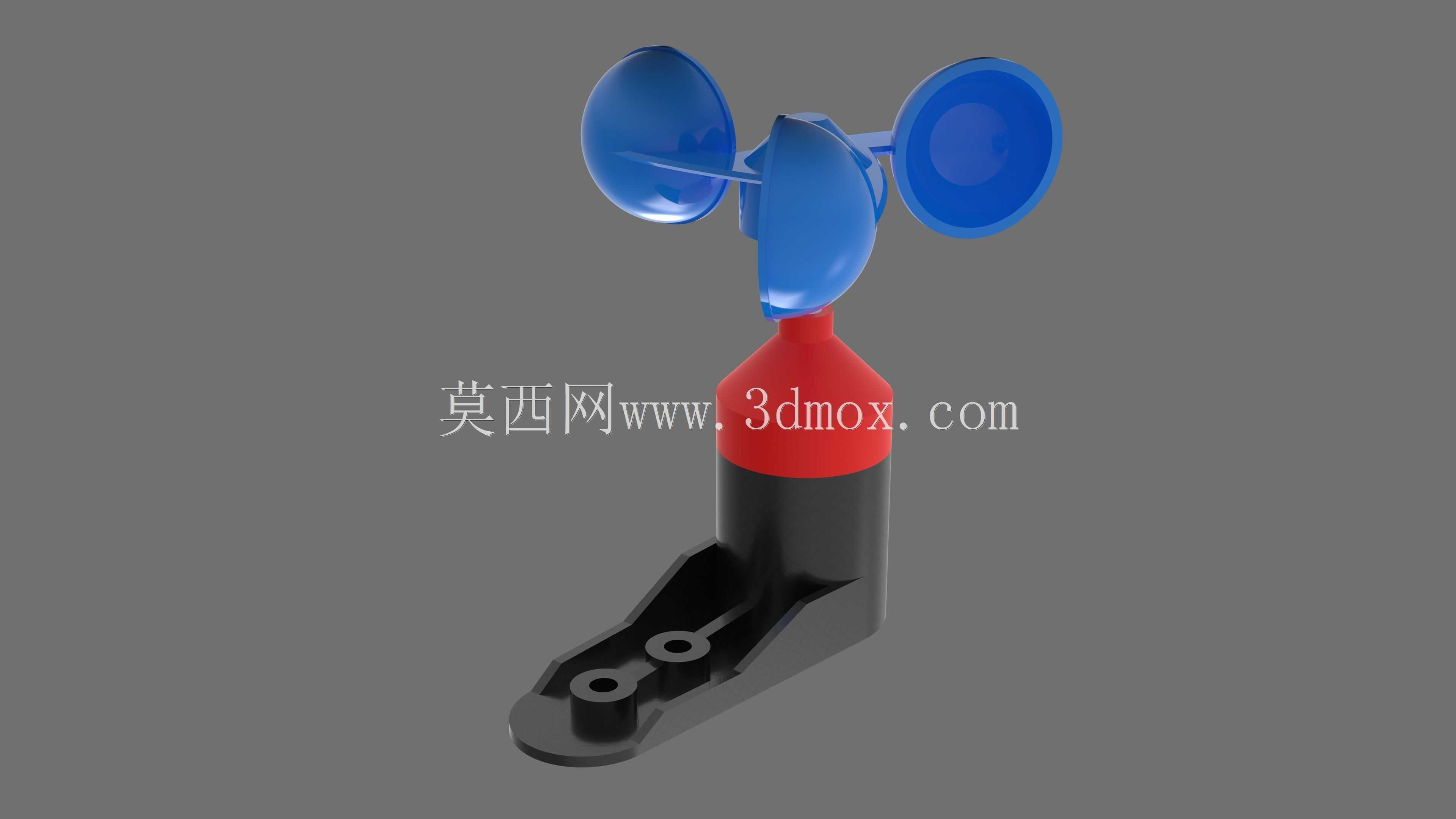

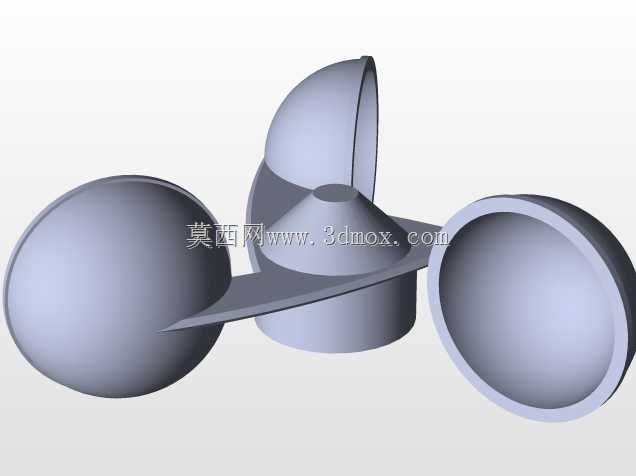

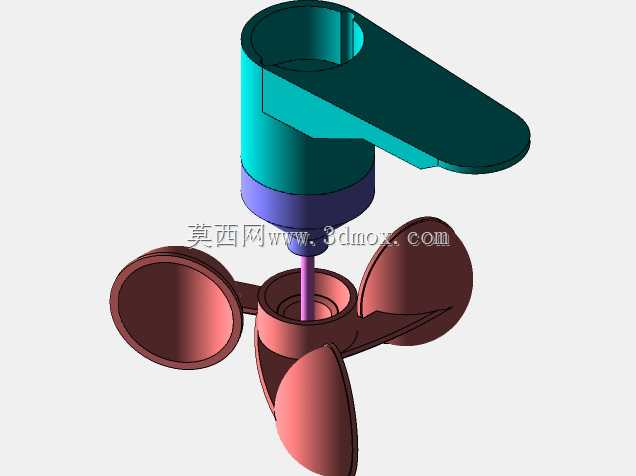

　　从结构组成来看，整套装置分为风杯感应组件、回转支撑段、安装基座三个核心部分。顶部三个互成120度均匀分布的半球形风杯是感应风压的核心，半球形的凹面迎风阻力与凸面背风阻力形成稳定的转动力矩，只要环境风速达到启动阈值，就能带动中心回转轴平稳转动，不会出现低风速下卡滞、高风速下转动失稳的问题。风杯与中心回转体的连接臂做了等长等重的对称设计，转动过程中整体动平衡余量控制得很小，避免长期高速转动带来的支撑部件偏磨，延长户外无维护运行的周期。

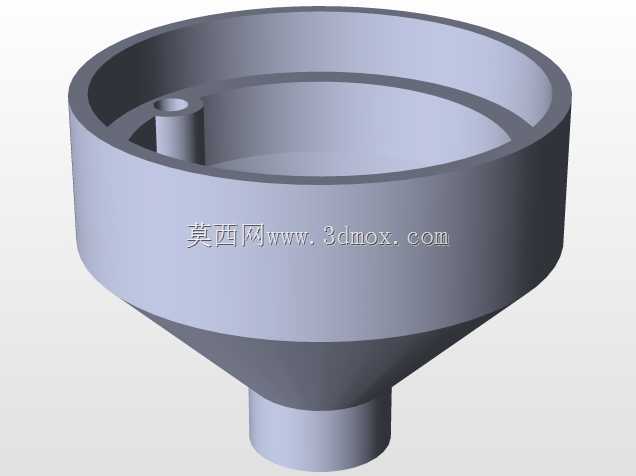

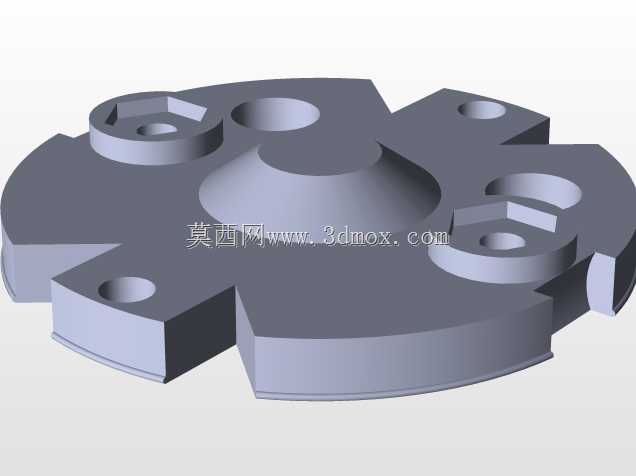

　　中间的回转支撑段做了阶梯式的密封结构，上部的红色防护段一方面是醒目的户外警示色，方便高空安装后巡检人员快速识别设备位置，另一方面内部集成了多道迷宫密封结构，阻挡雨水、沙尘顺着回转轴的间隙渗入内部的传感元件区域，哪怕是遇到暴雨天气或者扬沙天气，也不会因为异物侵入导致转动卡滞。下部的黑色支撑壳体做了圆弧过渡的流线型外形，减少自身结构对来流风的扰流影响，避免风经过支撑结构时产生紊流，干扰风杯的正常转动，保证采集到的转速数据能真实反映环境实际风速。

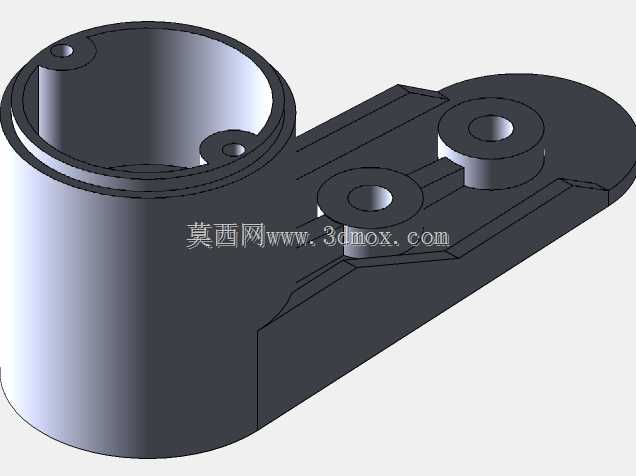

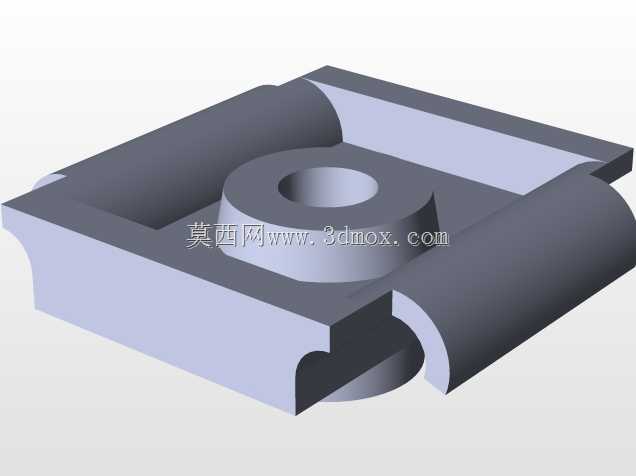

　　底部的安装基座是整套装置和外部支架连接的核心界面，设计成了带两个安装孔的L型折弯支座，两个安装孔的孔位同轴度、孔距公差都做了严格控制，现场安装时只需要配套对应规格的螺栓，就能把装置牢牢固定在气象站支架、塔机塔顶、光伏场升压站构架等安装位置上，不需要额外做适配转接件。安装基座和上部支撑壳体的连接位置做了加强筋结构，避免强风下整套装置受到较大风压时，基座和支撑段的连接位置出现应力集中断裂，毕竟在极端大风天气下，整套装置承受的风阻载荷会数倍于常规工况，结构强度冗余必须留足。

　　设计这类风速传感结构的时候，不能只追求转动灵敏度，还要平衡耐用性和抗干扰能力。比如风杯的壁厚不能做的过薄，不然长期户外紫外线照射加上低温脆化，遇到强阵风可能出现风杯碎裂的问题；但也不能做的过厚，不然整体转动惯量太大，低风速下无法启动，会丢失小风天的风速数据。回转部分的摩擦阻力要控制在合理区间，既要保证微风下能顺利启动，也要避免阻尼过小导致高风速下转速飞升超出后端传感元件的采集量程。另外整套装置的外形尺寸要适配常见的户外安装场景，整体高度控制在常规支架安装的避让范围内，不会因为突出过高导致被空中异物剐蹭，风杯的回转半径也要和安装基座的位置匹配，转动过程中风杯不会和安装支架、周边的其他设备产生干涉。

　　在实际工程应用里，这类风速传感装置的输出转速会和后端的信号处理模块连接，把风杯的转速转换成对应的风速电信号，传输到后台监控系统里，当风速超过预设的安全阈值时，系统就会触发报警，提醒现场作业人员采取防风措施，比如塔机停止作业锁定臂架、户外临时设施加固、光伏板调整到避风角度等等。它的结构可靠性直接决定了风速数据的准确性，要是结构卡滞导致风速数据失真，大风天气下无法及时触发预警，很可能引发严重的设备倾覆、人员伤亡事故，所以每一处结构细节的设计，都要围绕户外长期稳定运行这个核心目标来做，不能有半点凑活的设计思路。
