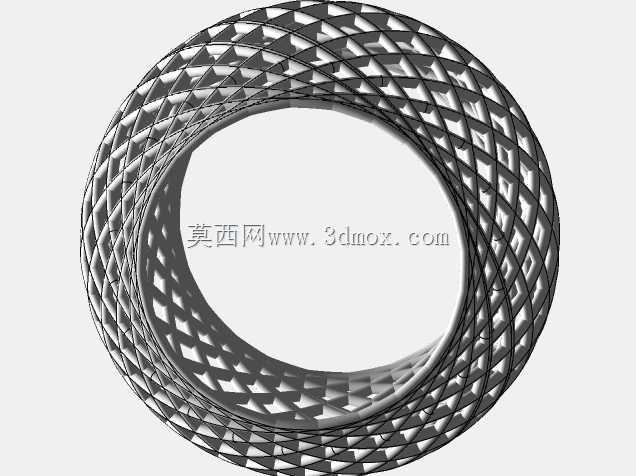

镂空网格环形传感结构件设计

　　在工业传感检测领域，这类镂空网格环形构件常被用于环形空间内的多维度物理量采集场景，比如旋转轴系的周向应变监测、环形流道的壁面压力分布检测、转动部件的间隙动态测量等工况，区别于传统实心环形传感基座，这种镂空网格构型能在保证结构周向刚度均匀性的前提下，大幅降低构件自身重量，减少对被测旋转部件的附加转动惯量影响，避免因安装检测部件带来的系统动平衡偏差。从实际使用场景来看，这类构件通常需要套装在被测轴类零件外侧，或者嵌入环形安装槽内，因此设计阶段首先要确定的就是内孔与外圆的配合公差，内孔尺寸需要匹配被测轴的安装轴径，保留合理的间隙用于安装定位与隔振衬层的铺设，外圆尺寸则要适配安装腔体的内部边界，避免与周边旋转或固定部件发生运动干涉。

　　设计思路上，这种交错三角形网格的排布并非单纯为了视觉效果，每一组网格单元的筋条走向都经过受力方向的匹配，周向连续的筋条承担构件安装时的预紧力，斜向交错的筋条则可以将局部受到的外力均匀分散到整个环形结构上，避免局部应力集中导致的传感基座变形，进而影响内置传感元件的测量精度。从功能特性来看，镂空的网格间隙可以为传感线路的布设预留充足空间，贴附在筋条表面的应变片、压力敏感元件可以通过网格间隙直接接触被测介质或者被测部件表面，不需要在实心基座上额外开设布线槽与检测通孔，减少了二次加工对结构整体强度的破坏，同时网格结构的通透特性可以降低环形构件对流体流场的阻挡，在管道内流检测、风洞环隙测量等场景中，能大幅减少检测构件自身带来的流场扰动，

　　提升测量数据的真实性。在安装边界的考量上，这类环形构件的轴向厚度需要匹配安装槽的宽度，两端面的平面度需要控制在合理公差范围内，保证安装后不会出现偏斜，网格筋条的厚度需要兼顾结构强度与重量要求，过薄的筋条会在安装预紧力下发生形变，导致传感元件的初始零点漂移，过厚的筋条则会提升构件整体重量，失去轻量化设计的意义。实际建模过程中，需要先确定环形结构的基础内外径与轴向尺寸，再通过参数化阵列的方式生成交错的三角形网格单元，每一个网格单元的顶点都要落在环形曲面的等距面上，保证筋条的截面尺寸沿整个环形路径保持一致，避免出现局部筋条过细或者过粗的问题，同时要对筋条的相交位置做圆角过渡处理，减少相交位置的应力集中，提升构件的抗疲劳性能，

　　适配长期振动工况下的使用需求。这类结构在实际应用中还可以根据不同的测量需求调整网格的密度，在需要高分辨率测量的区域可以加密网格排布，布置更多的传感点位，在测量要求较低的区域可以适当放大网格尺寸，进一步降低结构重量，这种模块化的网格设计思路也让构件的改型设计更加便捷，只需要调整阵列参数就可以快速生成不同尺寸、不同网格密度的适配结构，不需要从零开始重构模型。
