汽车差速器用盆形齿轮与小齿轮传动组件

　　在前置后驱车型的动力传递链路中，这套盆形齿轮与小齿轮组件承担着扭矩换向与减速增扭的核心作用，是驱动桥差速器总成里不可或缺的核心传动副。日常做传动结构匹配时，首先要明确这套组件的安装边界：小齿轮为轴齿一体结构，轴段沿动力输入方向布置，需要和传动轴末端的万向节输出法兰做花键配合，安装时要保证轴段的同轴度公差控制在0.02mm以内，避免高速运转时出现偏载打齿的问题；盆形齿轮为盘状带内齿圈结构，通过螺栓固定在差速器壳体的法兰端面上，安装端面的平面度要求不超过0.015mm，和小齿轮的啮合间隙要控制在0.15-0.25mm区间，啮合接触斑点需要沿齿长方向达到60%以上、沿齿高方向达到40%以上，才能保证重载工况下的传动可靠性。

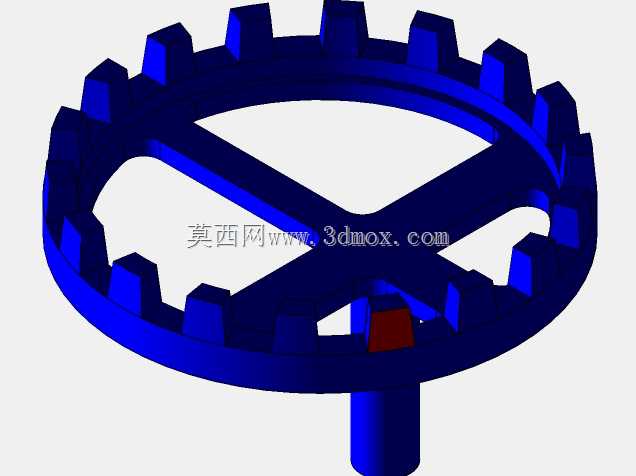

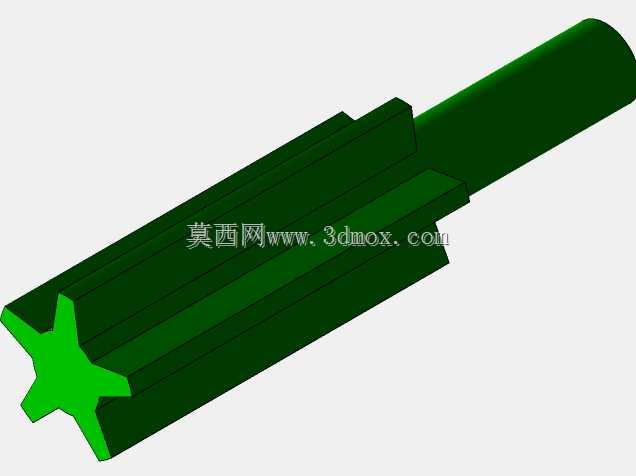

　　从功能特性来看，这套齿轮副的核心作用是把传动轴传递过来的纵向扭矩，通过锥齿轮啮合换向90度传递给差速器壳体，再经由差速器内部的行星齿轮结构把动力分配给两侧半轴，最终驱动车轮转动。在车辆起步、爬坡或者急加速的工况下，这套齿轮副需要承受发动机输出的峰值扭矩，因此齿面做了硬化处理，齿根位置做了圆角过渡优化，避免应力集中导致的断齿问题。日常建模过程中，首先要确定齿轮副的模数、压力角、螺旋角等核心参数，盆形齿轮的齿形为渐开线锥齿，建模时需要先绘制齿坯的基本轮廓，通过参数化方程生成单个齿形后做阵列，同时要预留出差速器安装的螺栓过孔位置，以及和差速器壳体配合的定位止口；小齿轮的轴段部分需要根据轴承安装位设计对应的轴肩，分别布置圆锥滚子轴承的安装位，承受轴向与径向的复合载荷，轴端要设计花键结构匹配传动轴法兰，同时预留锁紧螺母的螺纹段，保证轴承预紧力的稳定。

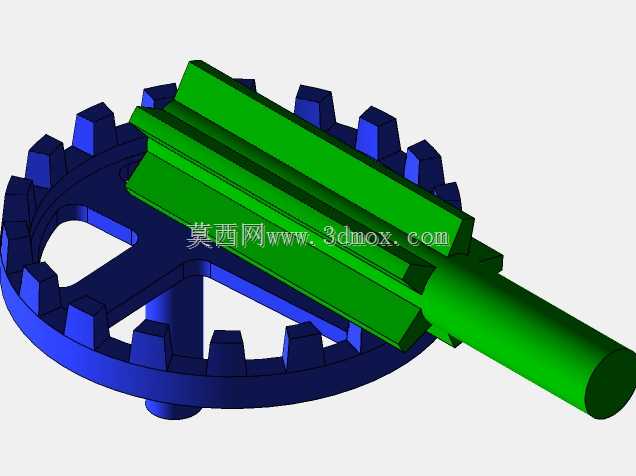

　　实际装车应用中，这套齿轮副的匹配精度直接影响驱动桥的运转噪音与使用寿命，如果啮合间隙过大，急加速或者收油门时会出现明显的齿轮撞击异响；如果间隙过小，高速运转时齿面润滑不足，会出现过热烧蚀的问题。在做结构验证时，还要考虑车辆在颠簸路面行驶时，后桥壳体出现轻微形变的情况下，齿轮副依然能够保持正常啮合，因此齿形修缘部分做了针对性优化，在齿顶与齿端位置做了微量修形，补偿安装误差与壳体形变带来的啮合偏移。不同于普通的平行轴齿轮传动，这套正交锥齿轮副的润滑依靠驱动桥壳体内的齿轮油飞溅实现，因此盆形齿轮的轮辐位置设计了减重孔，运转时可以带起齿轮油，对啮合齿面以及差速器内部的行星齿轮、半轴齿轮进行润滑，同时减重孔也能降低组件的整体转动惯量，提升传动响应效率。在做三维建模的装配校验时，需要模拟小齿轮的轴向调整垫片厚度对啮合间隙的影响，通过调整垫片的厚度来保证最佳的啮合位置，同时要校验齿轮运转过程中是否和差速器壳体、桥壳内部的加强筋出现运动干涉，尤其是车辆极限工况下车桥跳动时，要保证齿轮副的啮合位置不会出现偏移脱出的风险。
