可变形笼式柱状柔性运动机构结构

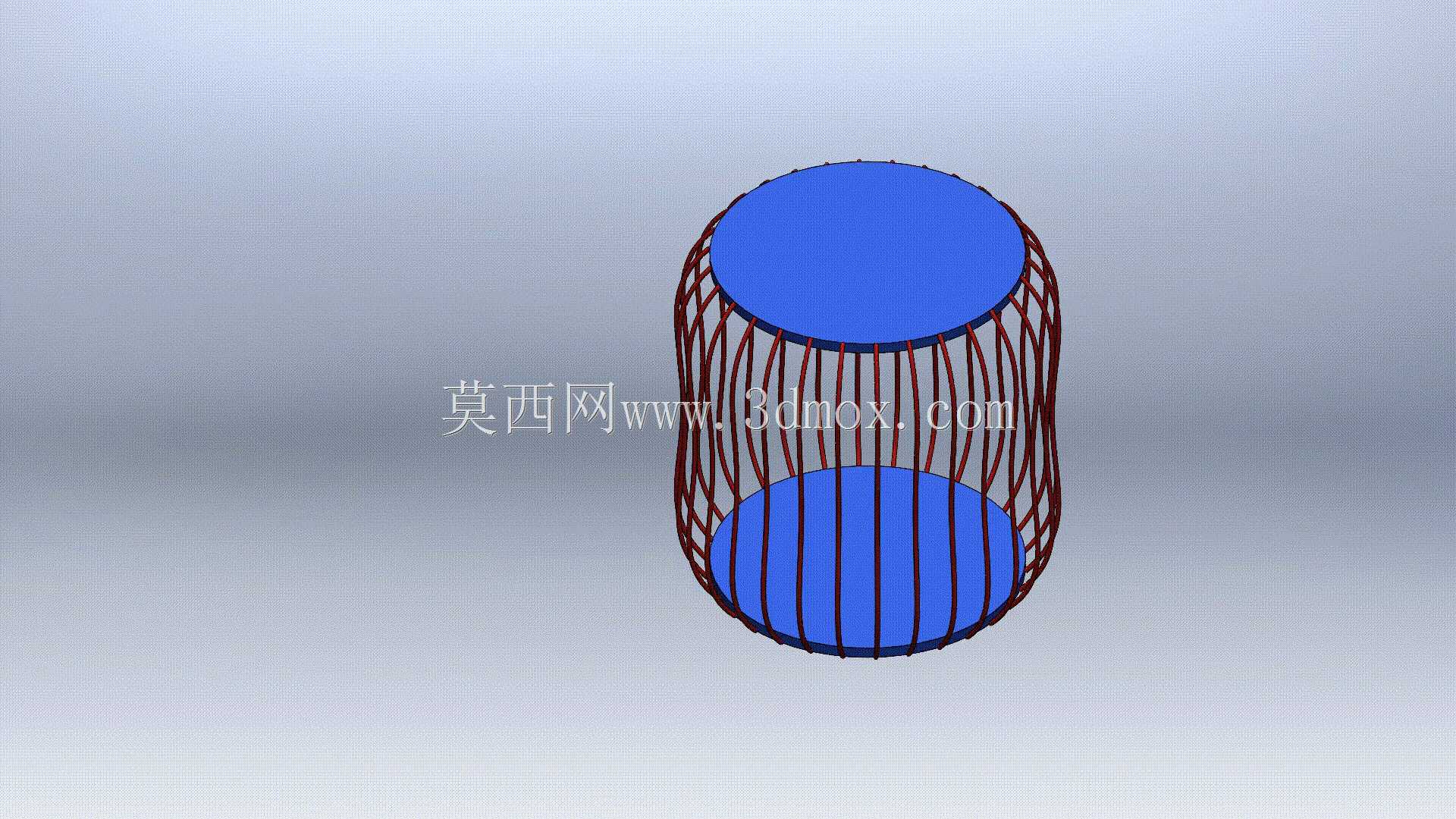

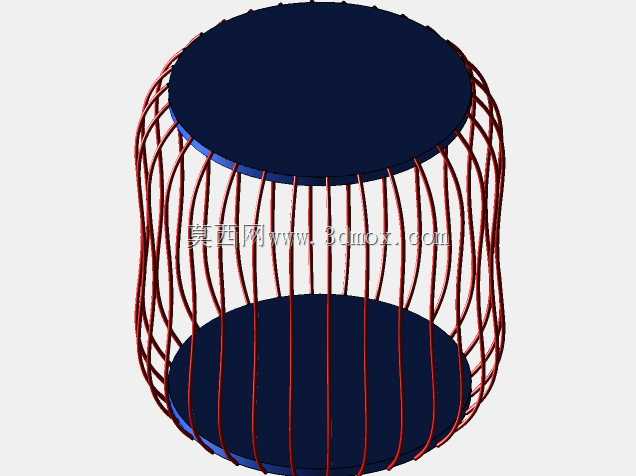

　　这套可变形笼式柱状柔性运动机构，最初的设计出发点是为柔性触觉传感器的形变标定提供可复现的运动参照载体，在接触式形变检测、柔性穿戴传感、软体机器人形变反馈这类场景里，我们经常需要一个能产生规则可控周向、轴向形变的基准结构，来校准传感器在不同形变幅度、不同形变速率下的采集精度，避免直接用软体测试件带来的形变不可控、重复定位精度差的问题。从结构本身来看，上下两端是刚性的圆形端板，端板之间沿周向均匀排布了多根具有弹性形变能力的条状肋条，肋条两端分别与上下端板做固定连接，初始状态下整体呈现规整的圆柱笼型轮廓，当上下端板受到轴向的相对压力、周向的相对扭转或者径向的侧向挤压力时，周向排布的肋条会按照预设的约束产生同步的规律性弯曲变形，

　　整个笼体可以呈现出腰鼓形、束腰形、扭转型等多种可控的形变状态，而且整个形变过程中肋条的应力分布均匀，不会出现局部应力集中导致的塑性变形问题，能满足上万次重复形变测试的使用需求。在设计思路上，我们没有采用传统的铰接式多连杆变形结构，主要是考虑到铰接结构存在装配间隙，在微小形变场景下会带来回程误差，无法满足传感器微形变标定的精度要求，而采用一体化弹性肋条的结构形式，既省去了大量铰接零件的装配工序，也能保证形变过程的连续性和平顺性，每一根肋条的截面尺寸、排布间距都经过反复的运动仿真验证，确保在最大设计形变量下，肋条的最大应力始终处于材料的弹性变形区间内，不会因为反复形变产生疲劳失效。关于安装边界，上下端板的中心位置预留了标准的安装定位孔，

　　可以直接固定在通用的力学测试台架上，端板的外径尺寸适配常规传感器标定工装的装夹范围，不需要额外设计转接件就能完成安装，整个机构在初始零形变状态下的径向轮廓不会超出端板的外圆边界，在最大轴向压缩形变状态下，肋条的最大径向凸出量也控制在预设的安全范围内，不会和周边的传感器采集探头、测试台架的防护结构产生运动干涉。实际使用过程中，这套机构可以搭配位移传感器、视觉采集系统同步记录不同驱动力下的形变轮廓变化，既可以作为柔性传感器标定的基准运动载体，也可以直接作为软体执行器的骨架结构，外层包覆柔性蒙皮之后就能实现可控的形变输出，用在仿生软体机器人、柔性夹持器这类产品的原型验证环节，能大幅缩短前期的结构迭代周期。在肋条的排布设计上，

　　我们特意将肋条的固定端做了等角度均匀分布，保证周向各个方向的形变刚度保持一致，不管是从哪个径向方向施加侧向力，机构产生的形变量都能保持统一的对应关系，不会出现各向异性带来的测试误差，这一点对于需要全向检测的触觉传感器来说尤为重要，如果结构本身的刚度存在方向差异，那么标定出来的传感器采集数据就会存在系统性偏差，直接影响后续的实际使用精度。另外在端板的设计上，我们在端板表面预留了多个螺纹安装孔，既可以用来固定驱动组件，比如连接直线推杆、旋转舵机来实现主动可控的形变驱动，也可以用来安装加速度、应变这类辅助检测元件，实时采集机构运动过程中的动态参数，和被测传感器的采集数据做同步比对，整个结构没有冗余的零件，所有结构特征都服务于可控形变的核心功能，没有多余的装饰性设计，完全面向工程测试和原型验证的实际需求。
