风杯式风速风向检测装置三维结构

　　在野外气象观测站、港口装卸作业区、高层建筑施工场地、风力发电场的测风环节，这类风杯式风速检测装置是获取近地风况参数的核心前端硬件，区别于热敏式、超声式风速检测设备，机械风杯结构的环境耐受度更强，在沙尘、高湿、盐雾的复杂户外场景下，不需要频繁校准维护就能长期稳定输出风速信号，同时配套的风向感应结构可以同步输出实时风向数据，为作业安全预警、设备运行调控提供基础数据支撑。

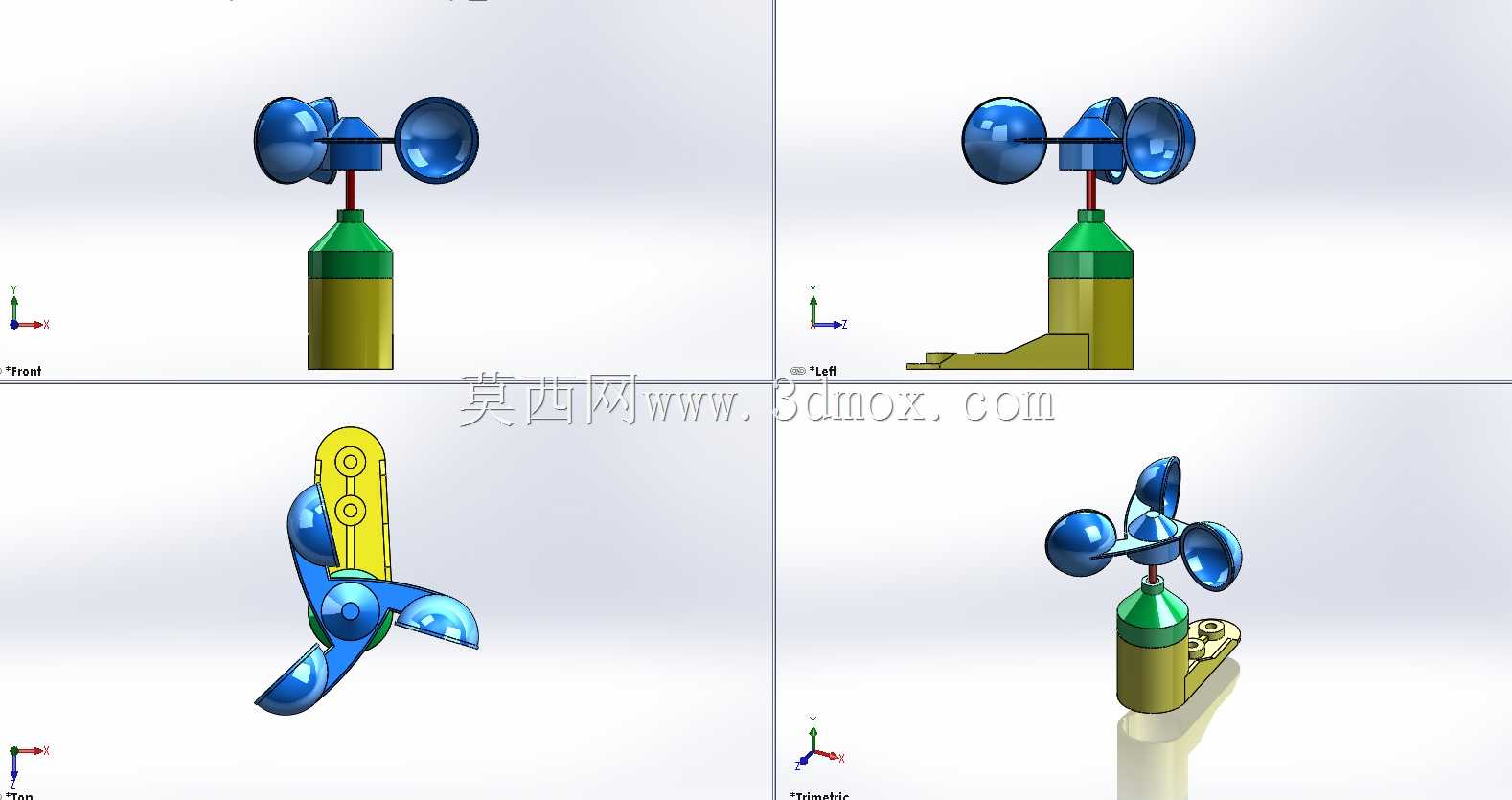

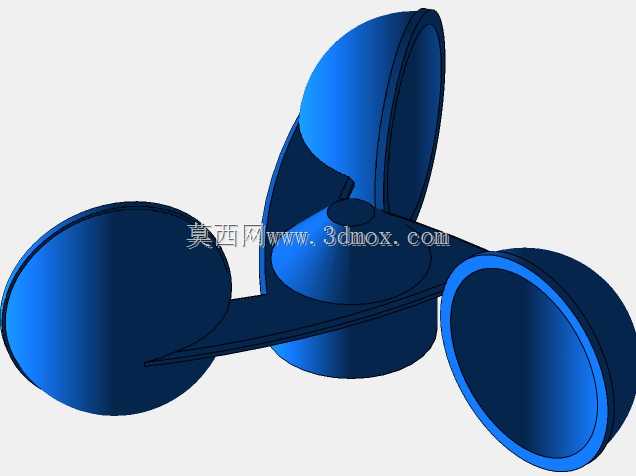

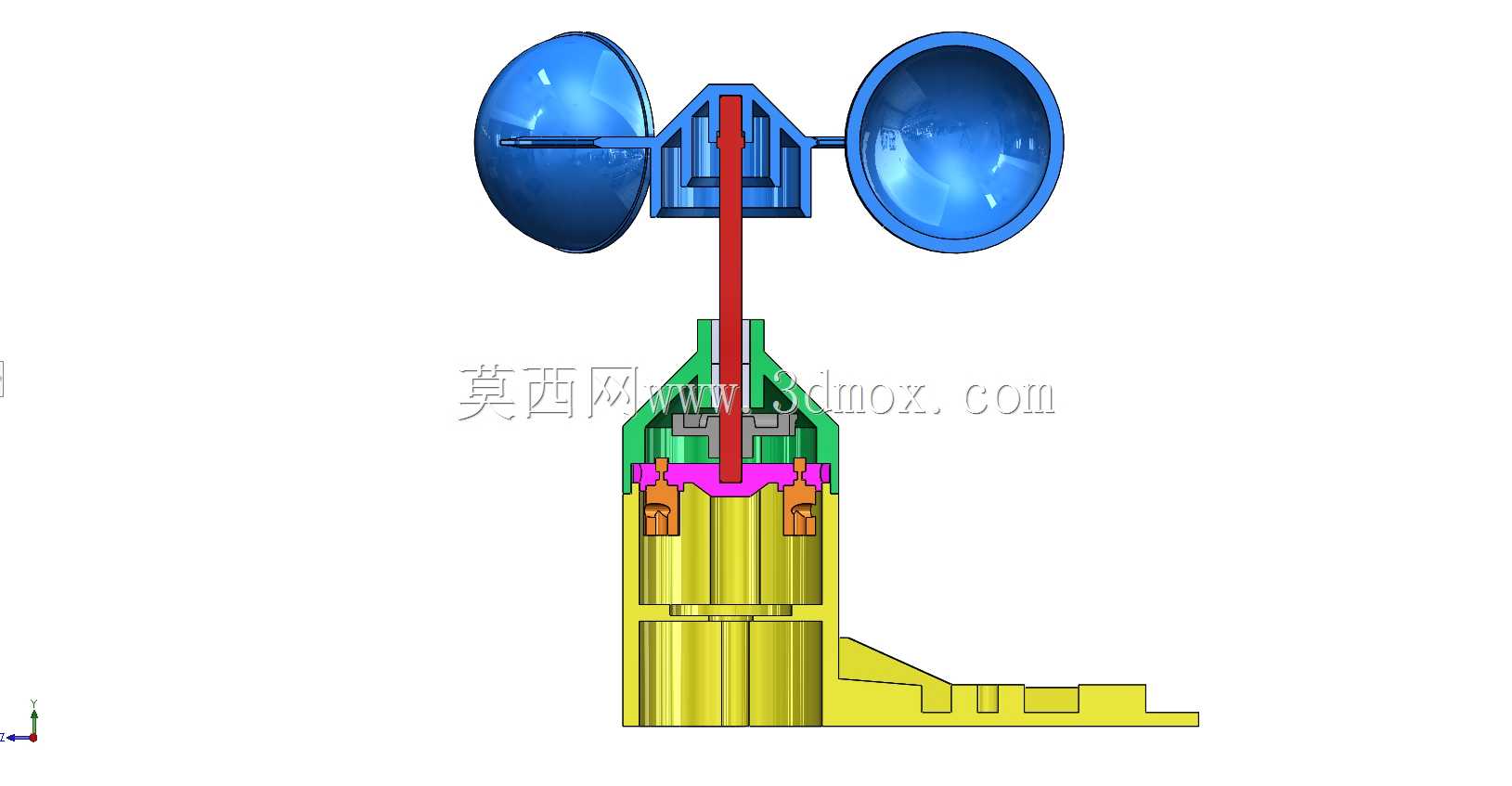

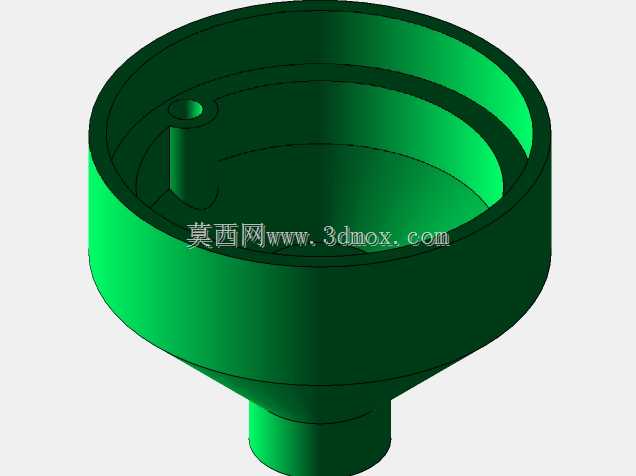

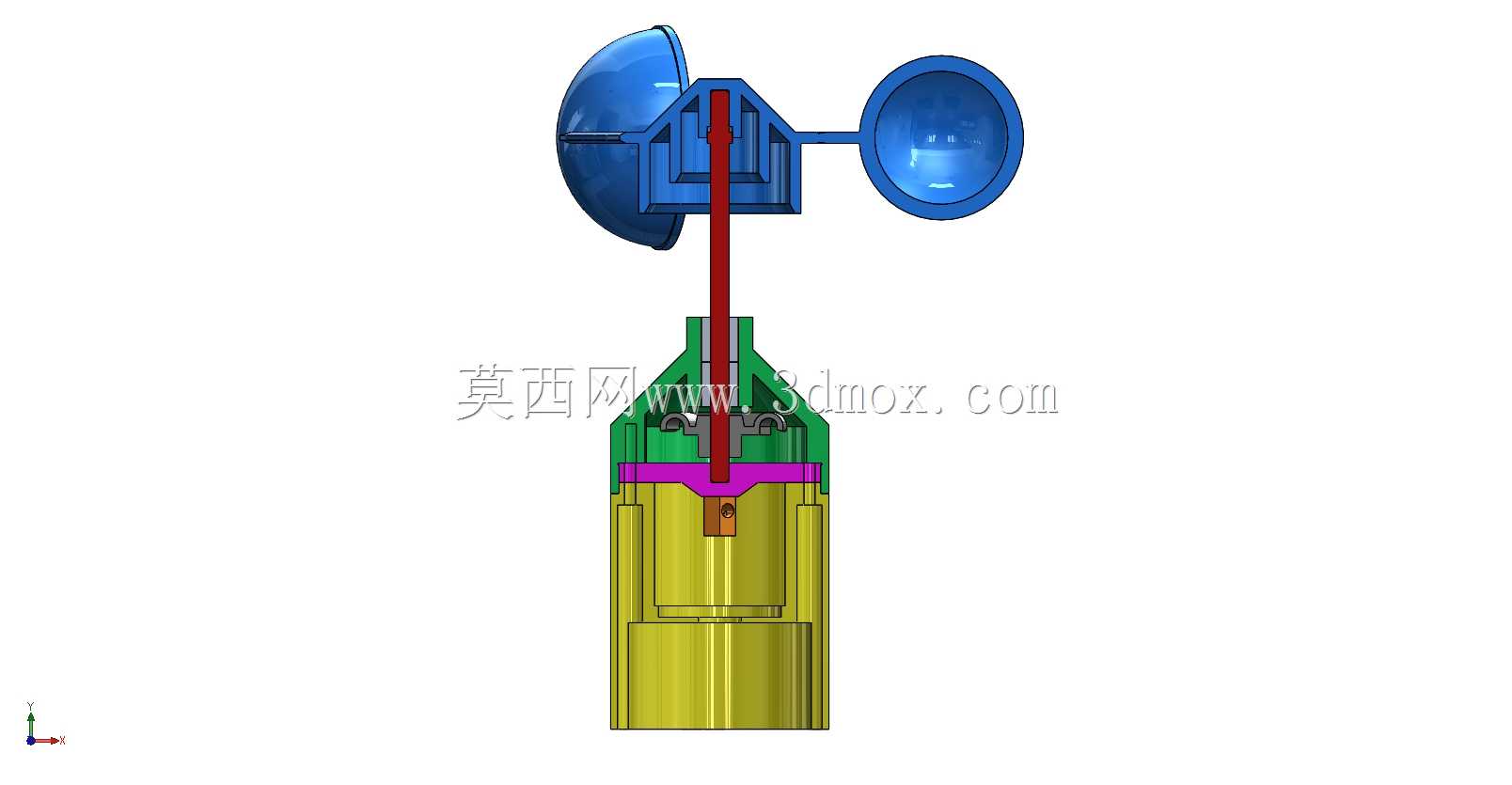

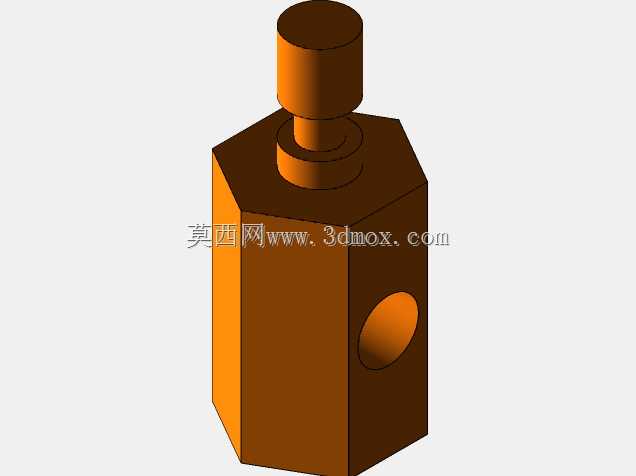

　　从结构设计逻辑来看，整套装置分为风感旋转组件、主体支撑段、安装固定座三个核心部分。上部的风杯组件采用三杯对称布局，三个半球形风杯沿回转中心呈120°均匀分布，杯口朝向统一沿切向设置，这种布局可以保证任意方向来风时，风杯受到的风压扭矩差都能驱动组件平稳旋转，避免出现启动死区，相比两叶式风轮结构，三杯结构的启动风速阈值更低，低速风场下的测量线性度更优，风杯与中心转轴的连接臂做了流线型修型，减少乱流对旋转稳定性的干扰，同时降低风阻带来的动能损耗。转轴与主体段的衔接位置设置了密封防护结构，配合主体上部的锥形导流盖，可以避免雨水、沙尘顺着转轴缝隙进入内部的传感腔室，主体段的柱形外壳做了等直径设计，外壳壁厚均匀，既可以为内部的转速采集模块、信号处理电路提供防护空间，也能减少自身结构对来流的扰流影响，保证风杯区域的风场接近真实自然风状态。

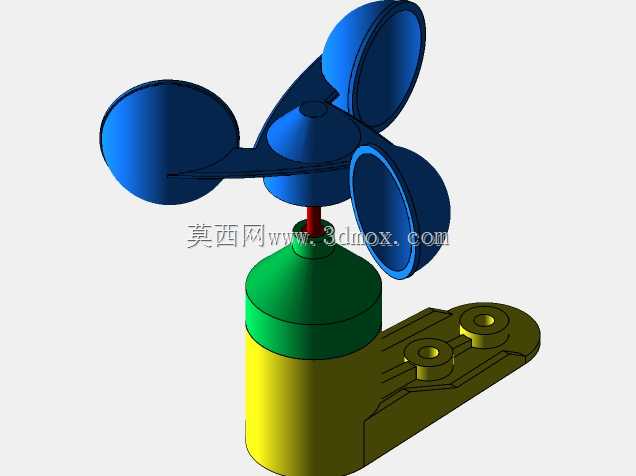

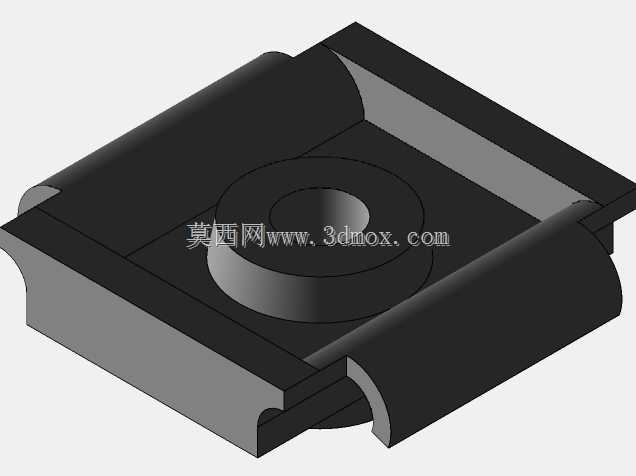

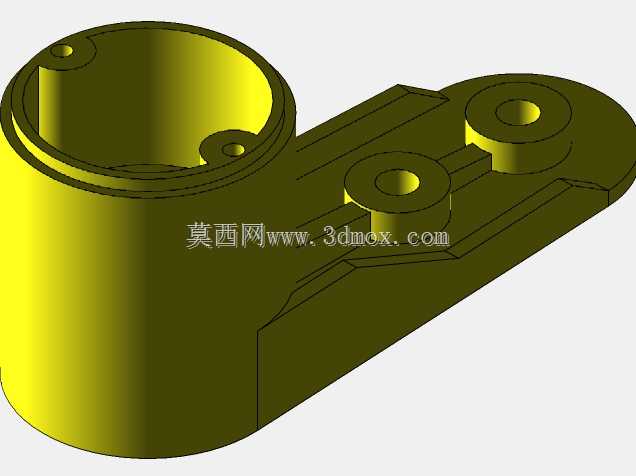

　　下部的安装固定座采用L型折弯结构，底座平面预留了两个对称的安装通孔，适配常见的气象支架横臂安装场景，安装时可以通过U型螺栓或者膨胀螺丝将底座固定在支架或者构筑物顶面，竖直段与主体外壳做了同轴衔接，保证风杯组件的回转中心处于竖直状态，避免倾斜带来的重力分力影响旋转灵敏度，整套结构的安装边界控制紧凑，竖直方向总高度适配常规户外测风的安装高度要求，水平方向风杯旋转的最大回转直径不会占用过多安装空间，不会对周边其他检测设备造成遮挡干扰。

　　在实际功能实现上，风杯组件的转速与实时风速呈稳定的线性对应关系，内部的非接触式转速采集元件不需要与旋转部件直接接触，不存在机械磨损问题，长期运行的精度保持性更好，相比接触式电刷采集结构，使用寿命可以提升数倍，维护周期大幅延长。结构设计过程中充分考虑了户外使用的抗风载要求，所有连接位置都做了加强过渡，避免强风天气下结构出现共振或者连接失效，风杯采用轻量化的硬质材料设计，转动惯量控制在合理区间，既可以保证风速突变时的响应速度，也能避免高风速下旋转过速带来的结构损坏风险。

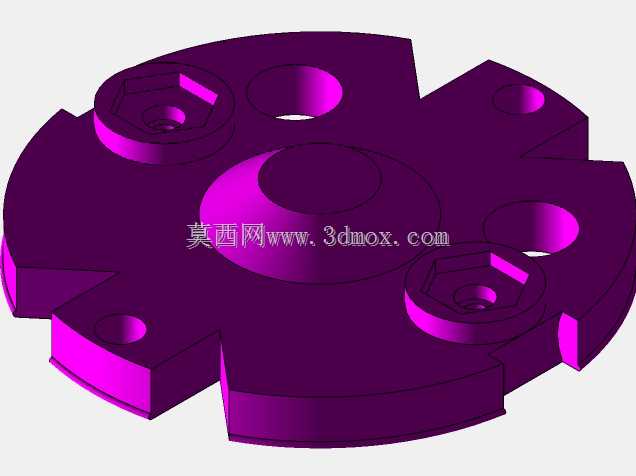

　　针对不同应用场景的安装需求，这套结构的固定座可以适配横装、竖装两种安装方式，不需要额外加工转接件就能完成部署，主体外壳的防护等级满足户外露天使用的要求，不需要额外加装防雨外罩就能在降雨、降雪天气下正常工作。在结构建模过程中，所有配合面都预留了合理的公差间隙，转轴位置的轴承安装位按照标准件尺寸设计，方便后续加工装配时直接选用标准轴承配件，降低生产加工的成本，风杯与连接臂的连接位置做了定位止口设计，装配时不需要反复调整就能保证三个风杯的角度一致性，减少装配误差带来的测量偏差。
