三角法兰式带夹抱紧传感安装支座结构

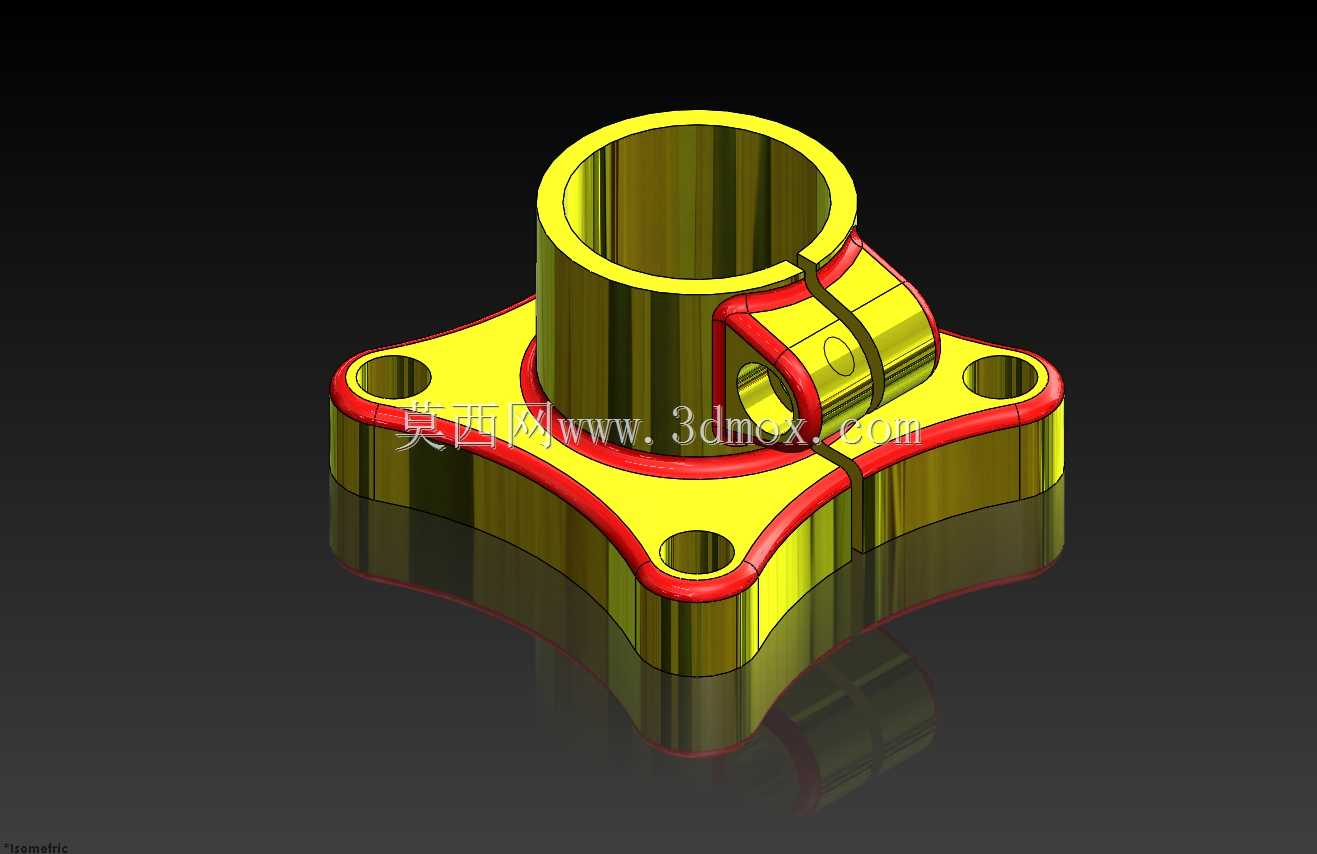

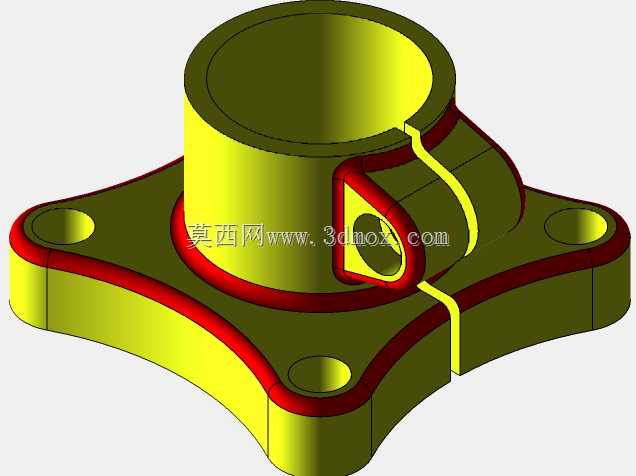

　　该结构为传感检测场景下的抱紧式安装支座，核心作用是为柱状传感元件提供稳定的安装定位，同时通过侧边的夹紧调节结构适配一定尺寸公差范围内的传感元件装夹需求，在工业自动化产线的传感点位布设、小型检测设备的传感单元固定场景中应用广泛。从结构设计逻辑来看，主体采用三角法兰布局作为安装基准，三个安装孔呈120°均匀分布在法兰盘外缘，这种布局相比两孔安装具备更好的抗倾覆能力，在设备运行产生振动的工况下，能有效降低传感元件的安装偏移量，保证检测信号的稳定性。法兰安装面做了沉孔设计，安装时紧固件头部完全沉入沉孔内，不会突出安装平面，既可以保证支座与设备安装面完全贴合，也能避免紧固件突出对周边走线、相邻部件造成干涉。中间的柱状抱紧腔是核心功能区域，

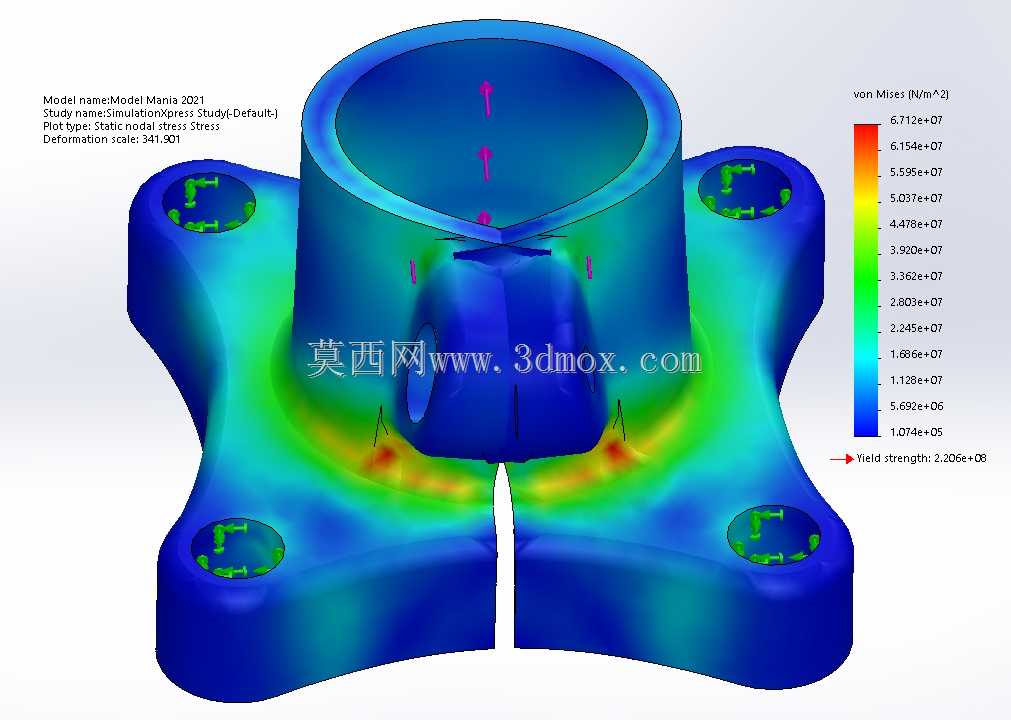

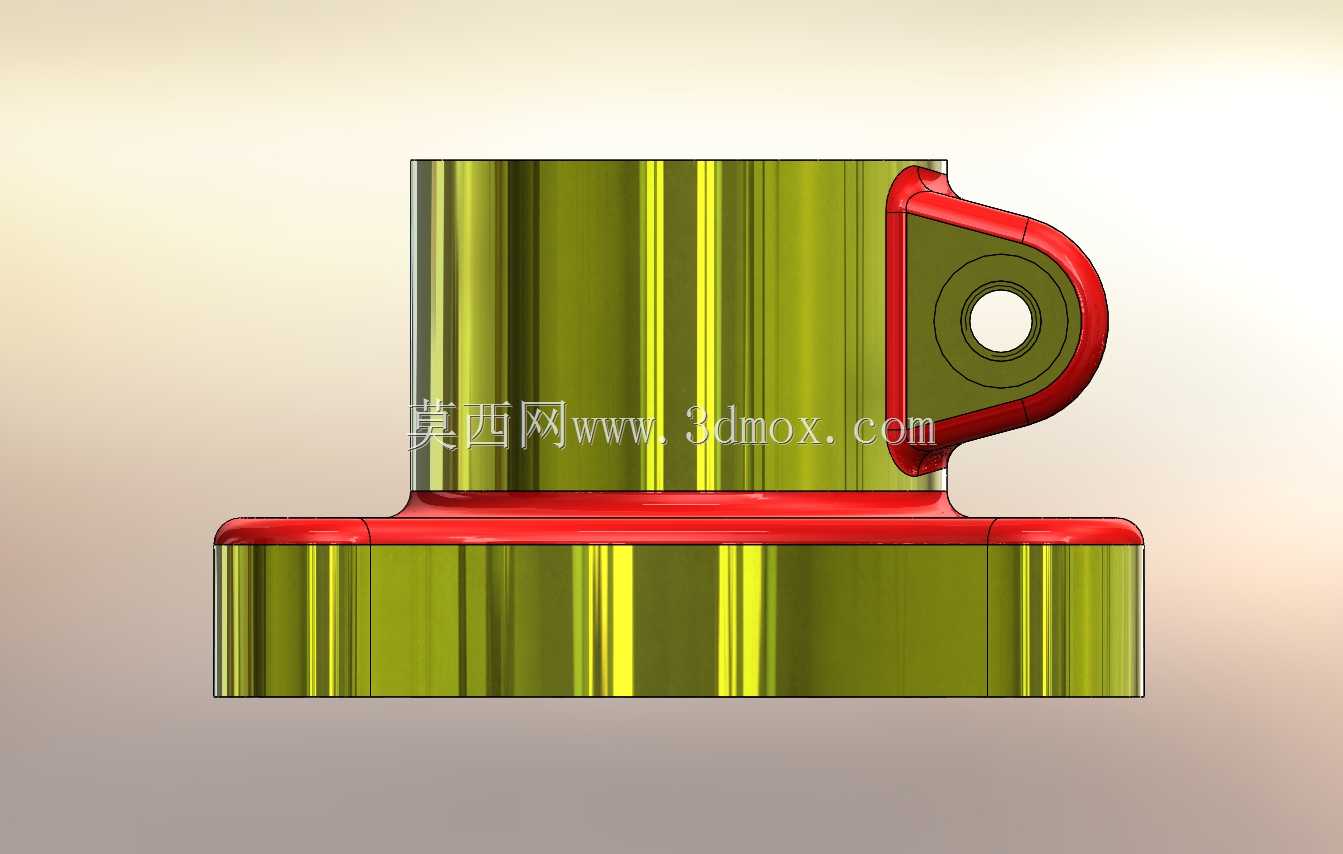

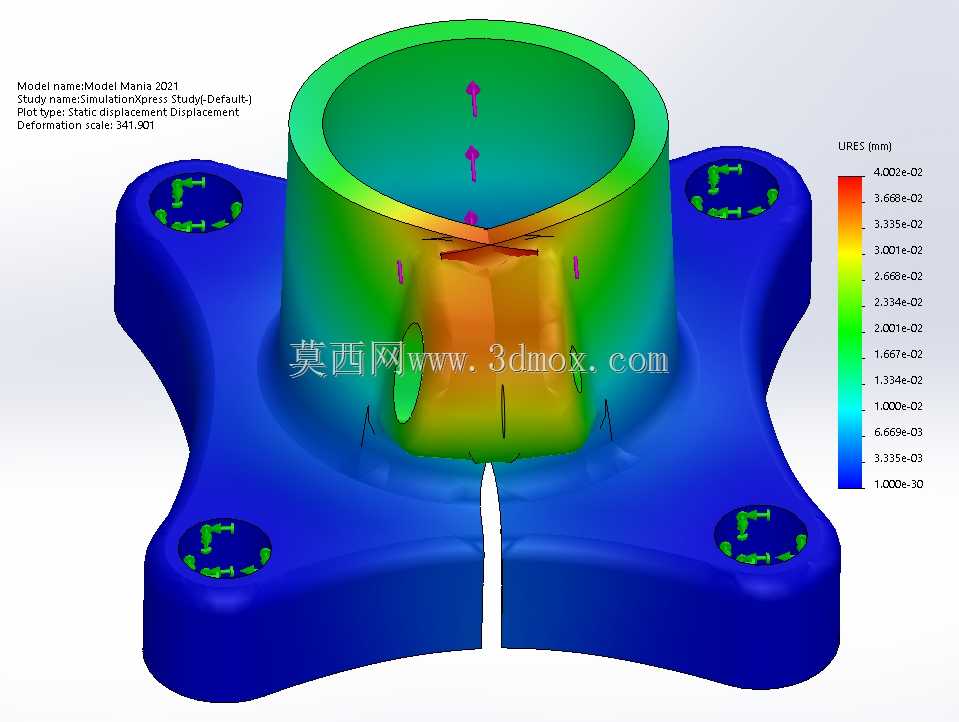

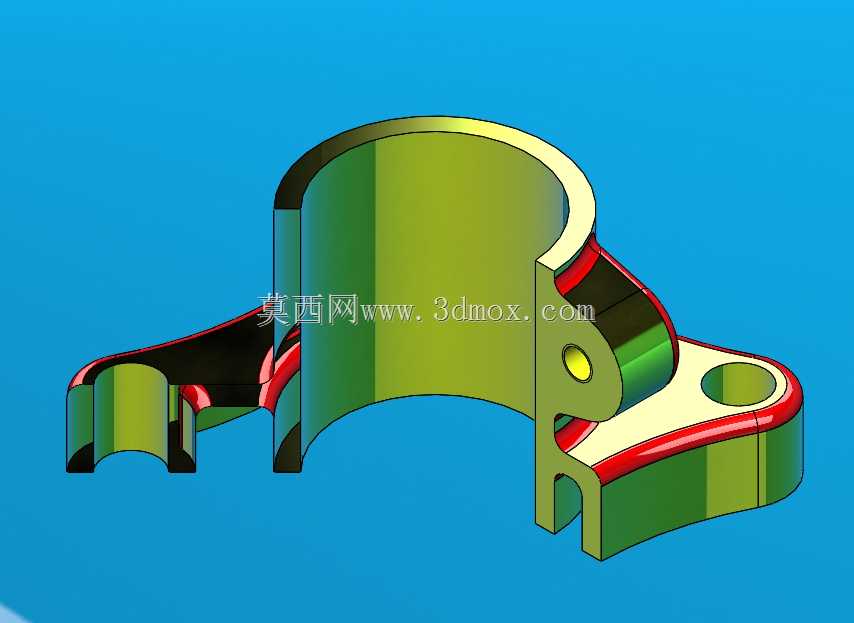

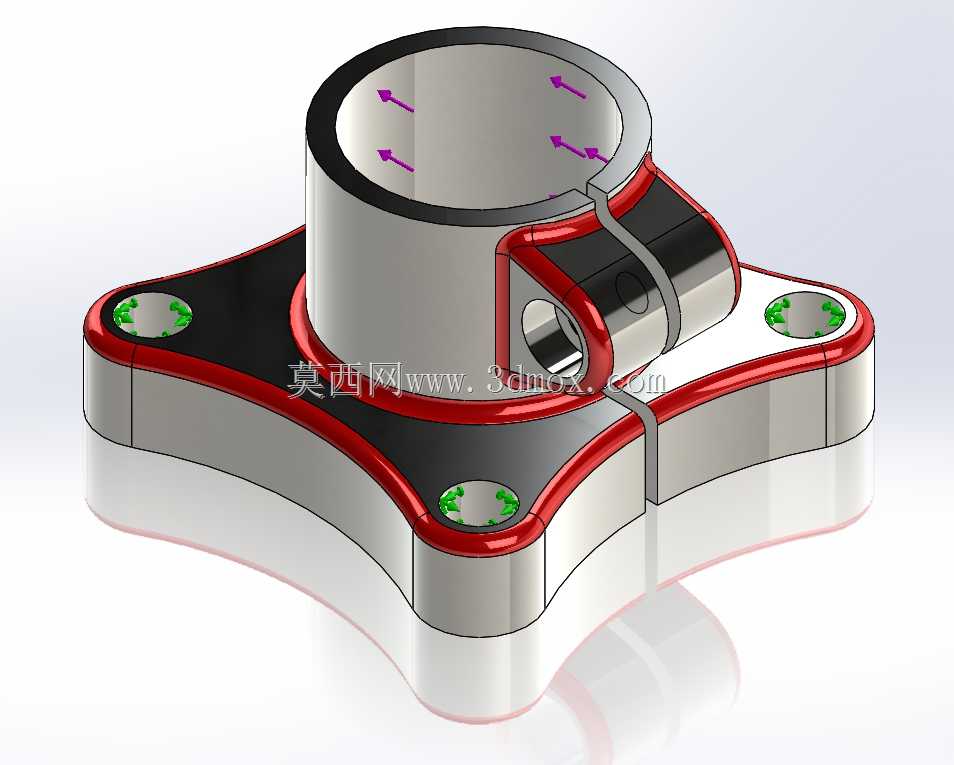

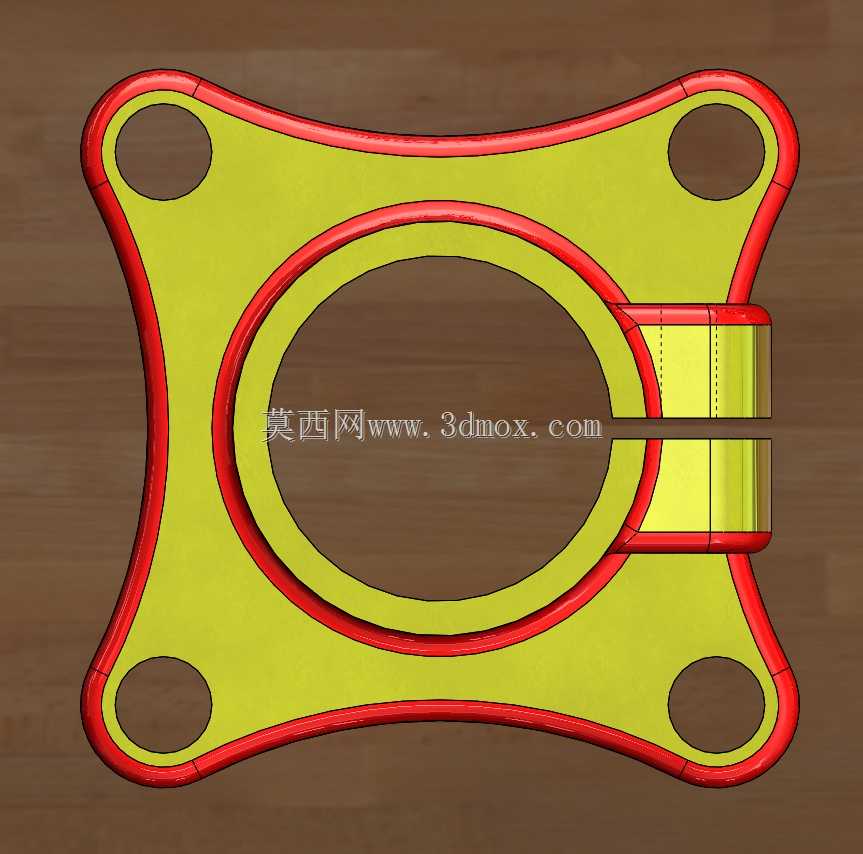

　　内腔做了光滑精加工处理，避免装夹时刮伤传感元件的外壳表面，抱紧腔的开口缝隙从顶端一直延伸到侧边的夹紧调节区域，通过侧边夹紧位的紧固件锁紧，可以让抱紧腔产生均匀的弹性形变，对插入腔内的传感元件形成周向均匀的抱紧力，相比侧面顶丝固定的方式，这种抱紧结构不会对传感元件外壳造成局部点压损伤，同时固定力分布更均匀，在设备受冲击、振动的工况下也不会出现传感元件偏转、下沉的问题。侧边的夹紧结构做了加厚处理，同时在夹紧缝隙的末端设计了应力释放圆孔，避免锁紧时缝隙末端产生应力集中导致结构开裂，这个细节是这类抱紧结构设计中很容易被忽略的点，很多新手建模时会直接把缝隙切到底，实际加工后锁紧时很容易在缝隙末端产生裂纹，导致零件报废。从安装边界尺寸来看，

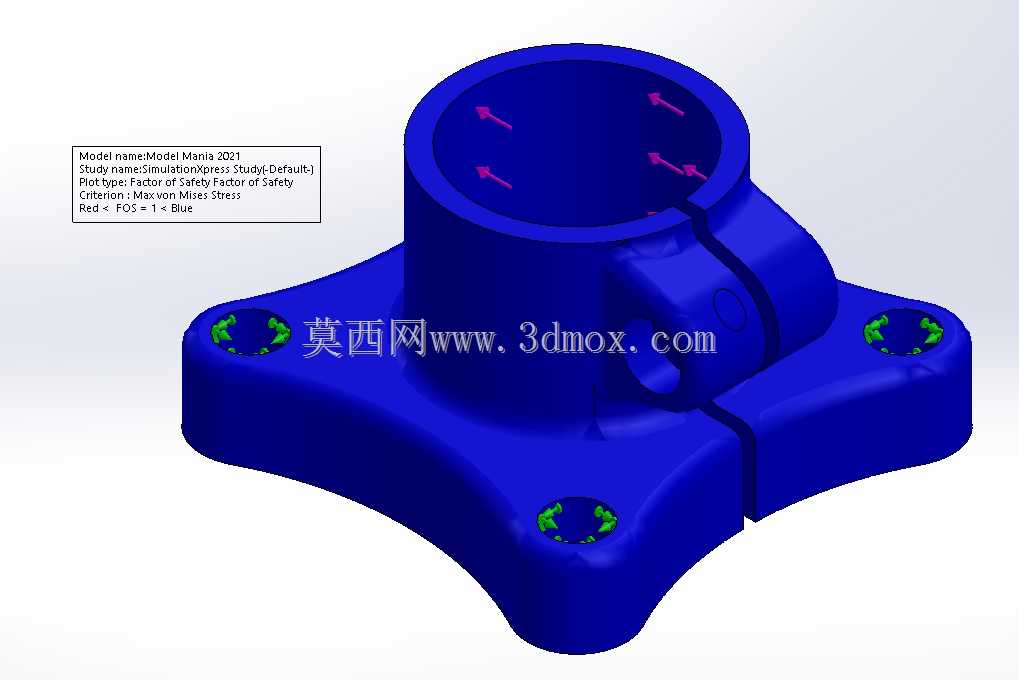

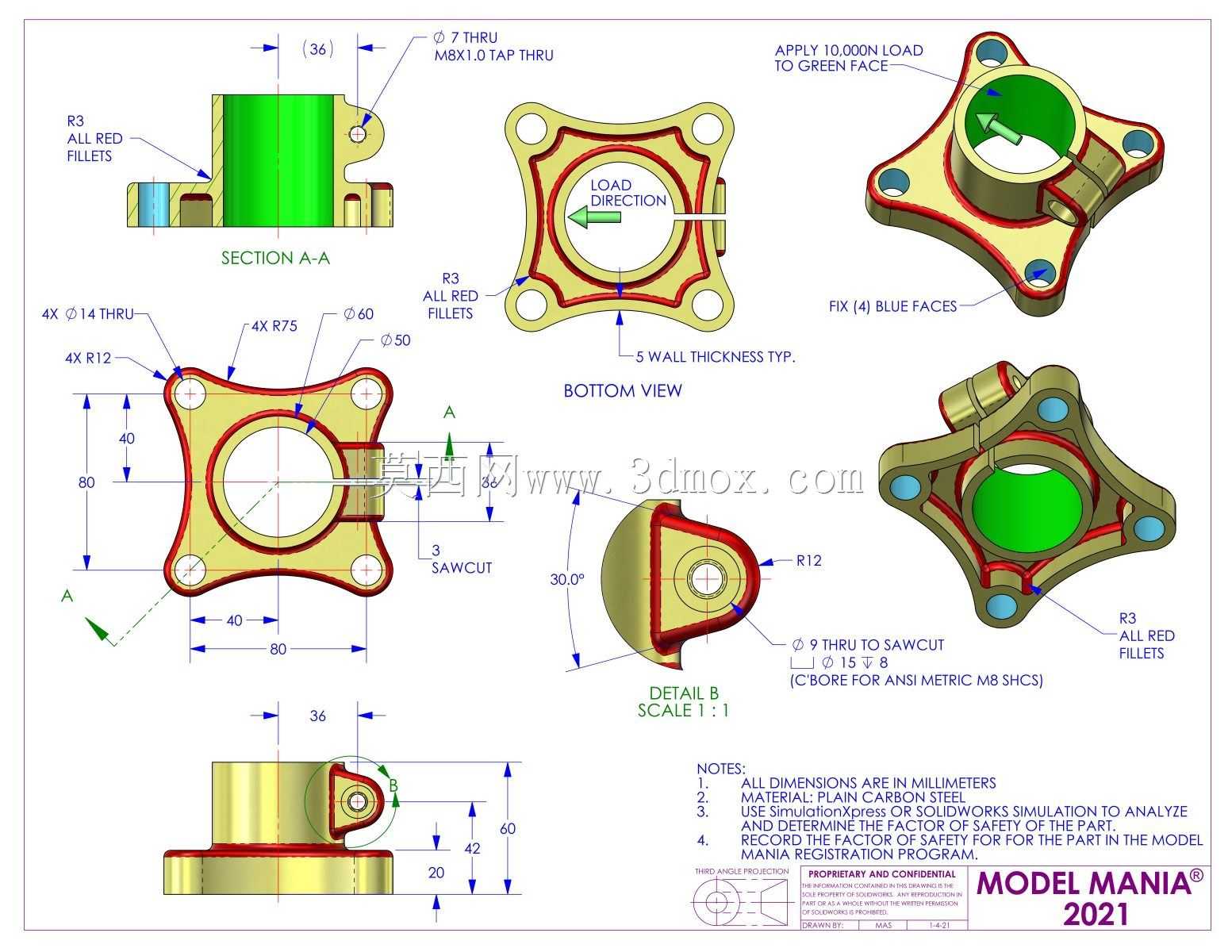

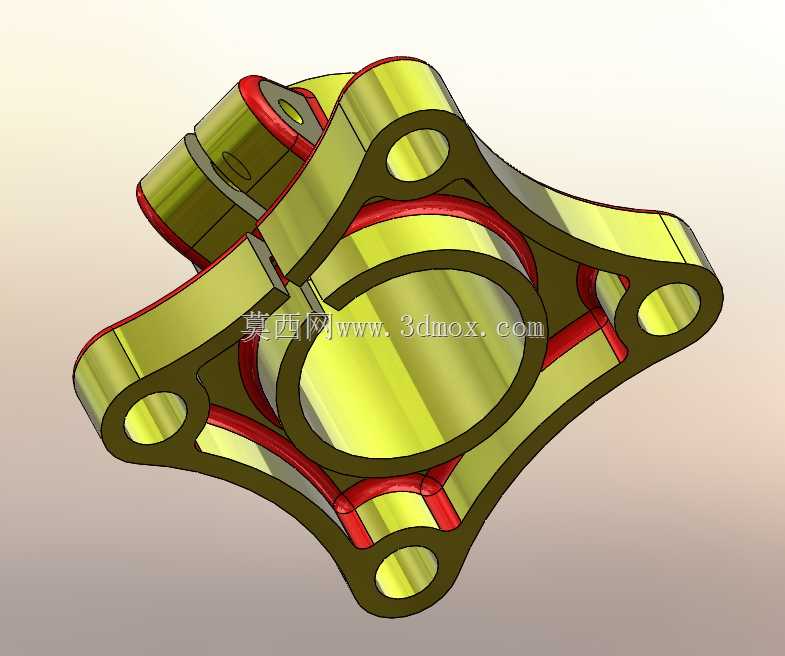

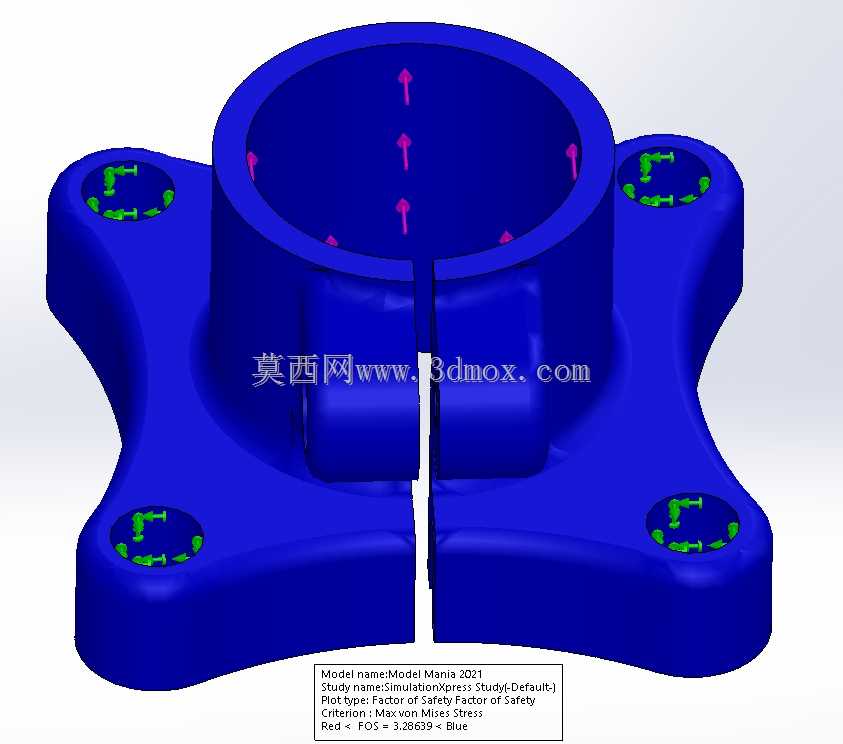

　　三角法兰的外接圆直径适配常规小型传感安装的预留空间，三个安装孔的孔距符合通用工业安装的孔位规范，可以直接替换同规格的传统安装支座，不需要对原有设备的安装面做二次加工。抱紧腔的内径尺寸适配常用的柱状传感元件外径，夹紧调节的行程可以覆盖正负0.2mm的尺寸公差，即使传感元件外壳存在小幅的尺寸偏差，也可以通过锁紧力的调整实现可靠固定。法兰盘与抱紧柱的衔接位置做了圆弧过渡处理，既可以降低结构的应力集中系数，提升零件的结构强度，也能避免直角位置的应力集中在长期受振动载荷下出现疲劳断裂。整个结构的壁厚设计经过载荷校核，法兰盘的厚度保证安装时不会因紧固件锁紧产生形变，抱紧柱的壁厚既保证足够的抱紧刚度，也预留了合适的弹性变形量，

　　不会出现锁不紧或者锁紧时结构开裂的问题。在实际应用中，这类支座常被用于光电传感、接近传感等小型柱状传感元件的安装固定，相比一体式的安装孔结构，这种可调节抱紧的结构在装配时可以灵活调整传感元件的插入深度，调整到最佳检测位置后再锁紧固定，装配调试的灵活性更高。三个安装孔的位置设计也考虑了走线空间，相邻安装孔之间的区域预留了足够的走线槽位置，传感元件的出线可以顺着法兰盘的间隙引出，不会被安装紧固件压伤。结构的外形没有多余的冗余设计，所有的曲面、倒角都是基于功能需求设计，没有为了外观做不必要的造型，既降低了加工的难度，也减少了不必要的材料浪费。
