传感器配套安装固定铰接支座结构

　　在工业传感检测类设备的装配体系中，这类带多安装位的铰接支座是连接传感单元与设备主体机架的核心承载构件，日常多应用在自动化生产线的位移检测工位、工程机械的姿态传感点位、工业机器人关节的位置反馈模块安装场景中，承担着固定传感器本体、适配铰接摆动工况、抵消设备运行振动的核心作用。从实际使用场景来看，这类支座往往需要在设备存在小幅往复摆动、持续低频振动的工况下长期工作，既要保证传感器安装基准的位置精度，又要为传感单元的线缆布设、周边防护件的安装预留足够空间，同时还要适配不同规格传感元件的安装孔位偏差，因此结构设计上需要兼顾刚性与安装容错性。

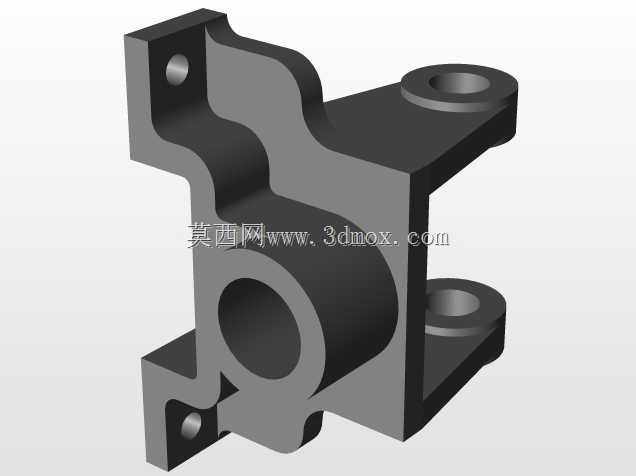

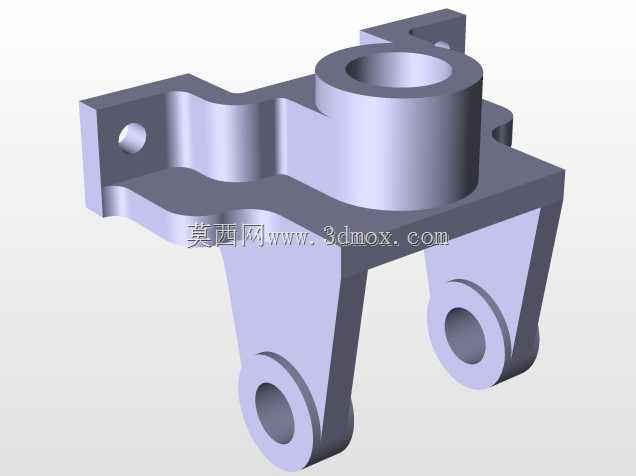

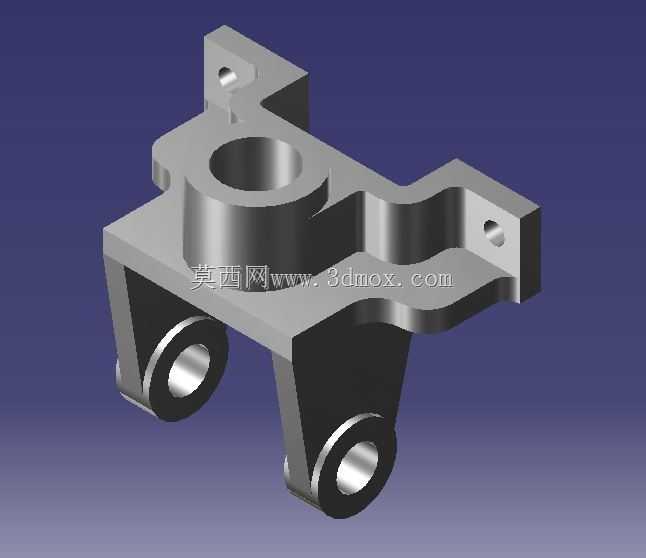

　　从结构功能特性来看，该支座主体采用一体化铸造成型后做机加工精加工的工艺路线，主体上部设置的大直径通孔为传感器主体的安装定位孔，孔内壁加工有较高的尺寸精度与表面粗糙度要求，能够与传感器的定位圆柱面形成过渡配合，保证传感器安装后不会出现径向窜动；孔位周边的加厚凸台结构，能够提升安装孔位的结构刚性，避免长期受振动影响出现孔位变形导致的传感器定位偏移。支座两侧延伸出的带孔安装耳板，是与设备机架做固定连接的接口，耳板上的通孔为螺栓过孔，孔位周边做了沉台设计，能够让螺栓安装后头部不突出于支座表面，避免与周边运动构件发生干涉。支座下部延伸出的两个对称带孔支脚，为铰接连接接口，能够通过销轴与设备上的摆动构件相连，适配设备运行过程中传感单元需要随动摆动的工况，两个支脚的同轴度公差控制在较高精度等级，避免铰接后出现卡滞、摆动不畅的问题。

　　在设计思路层面，这类支座的结构排布充分考虑了安装与维护的便捷性，上部的传感器安装孔采用通孔设计，既可以从上方装入传感器，也可以从下方顶出拆卸，不需要额外拆卸支座本身就能完成传感元件的更换维护；两侧的固定耳板采用不对称的轮廓设计，是为了适配设备机架上已有的安装点位，不需要对原有设备的机架做额外打孔改造就能直接装配，降低现场改造的施工难度。支座整体的壁厚设计遵循等强度原则，在承载应力较大的安装孔、铰接支脚根部位置做了加厚处理与圆角过渡，避免应力集中导致的构件断裂，在非承载区域则做了适当的减薄挖空处理，在保证整体结构刚性满足使用要求的前提下，尽可能降低构件自身重量，减少随动摆动时的惯性负载，降低对铰接销轴的冲击。

　　从安装边界与尺寸适配角度来看，该支座的整体外轮廓尺寸控制较为紧凑，上部安装凸台的外径与传感器主体的外径差值控制在合理范围，不会占用过多的设备内部安装空间；两侧固定耳板的孔位间距按照常用工业设备的安装基准间距设计，能够适配多数标准型材机架、钢板焊接机架的安装孔位；下部两个铰接支脚的间距与销轴孔径，匹配常用的微型铰接销轴规格，不需要定制特殊规格的紧固件就能完成装配。安装时需要注意，上部传感器安装孔的装配面需要与传感器的定位端面完全贴合，避免存在间隙导致振动时传感器出现晃动；两侧固定耳板与机架连接时需要加装平垫与防松垫圈，抵消设备运行的振动影响，避免螺栓松动；下部铰接孔内需要加装自润滑衬套，减少长期摆动带来的孔位磨损，延长构件的使用寿命。在实际选型适配时，需要确认支座的安装孔位尺寸与所用传感器的定位圆柱直径匹配，铰接支脚的载荷等级满足设备摆动时的冲击力要求，固定耳板的孔位间距与设备机架的安装点位对齐，避免出现装配干涉的问题。这类支座的结构设计没有多余的冗余特征，每一处结构都对应实际的装配与使用需求，是工业传感安装场景中非常典型的定制化连接构件。
