船舶码头装卸作业跨座运输承载结构

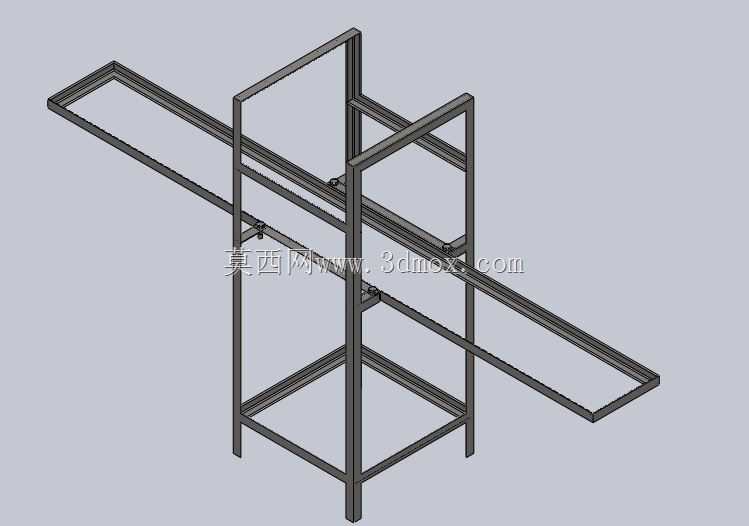

　　在港口散货与件杂货装卸转运环节，跨座式运输设备是衔接船岸作业、打通堆场到船边转运链路的核心承载装备，本次设计的跨座运输结构，主要针对船舶装卸作业中长尺寸构件、重型货盘的跨运需求，解决传统平板转运设备无法跨骑货堆、需要额外吊装对位的作业痛点。从实际作业场景出发，该结构的设计首先考虑了码头前沿与船舶甲板之间的作业边界，整体采用长条形框架式主体结构，两侧支腿的跨距预留了足够的货堆容纳空间，作业时可直接跨骑在标准货盘或者长尺寸型材堆垛上方，通过底部的承载轮组沿预设作业路径移动，不需要额外调整货位朝向，就能完成从堆场到船边装卸工位的直接转运，大幅减少吊装对位的等待时间。结构设计阶段，首先通过静力学应力仿真对主体框架的受力分布做了校核，

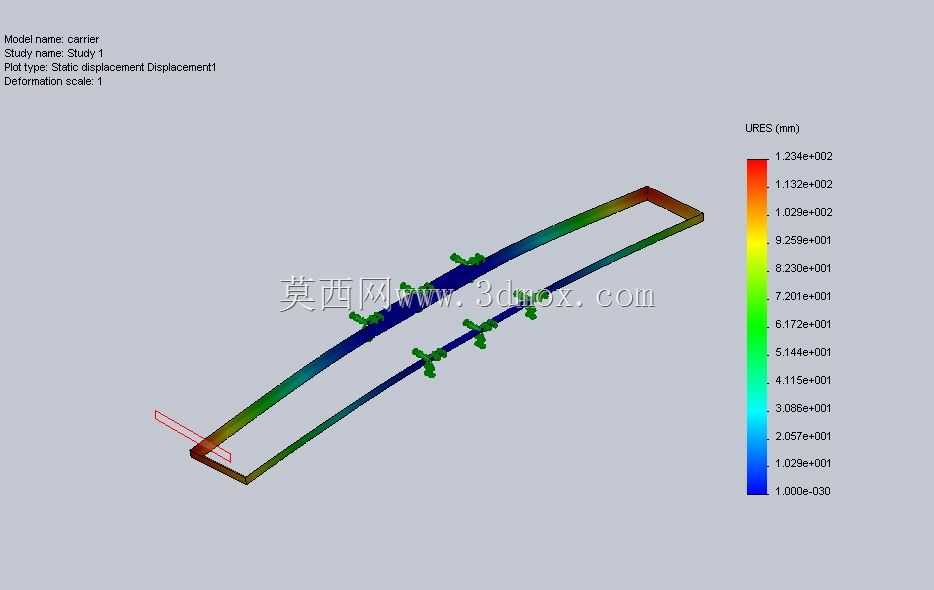

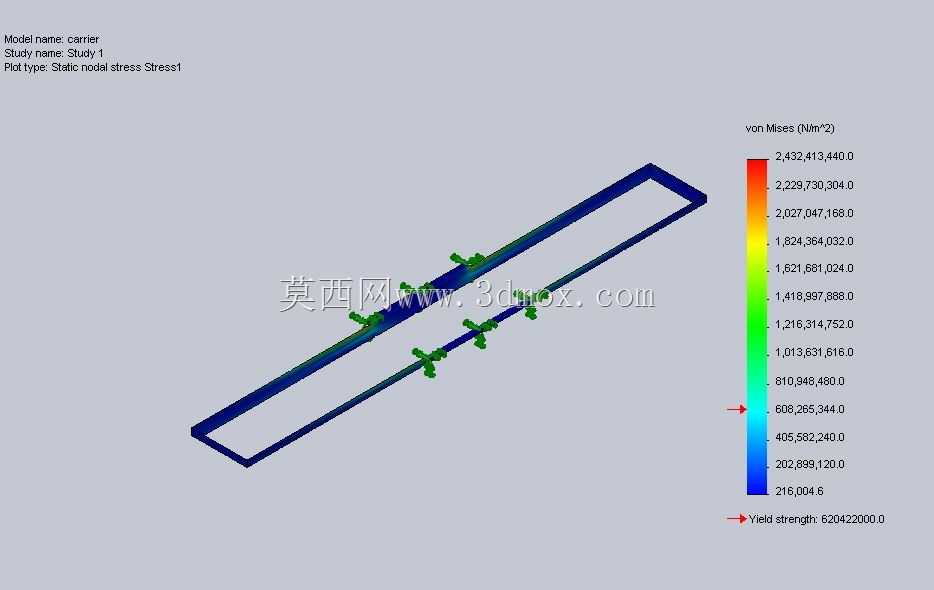

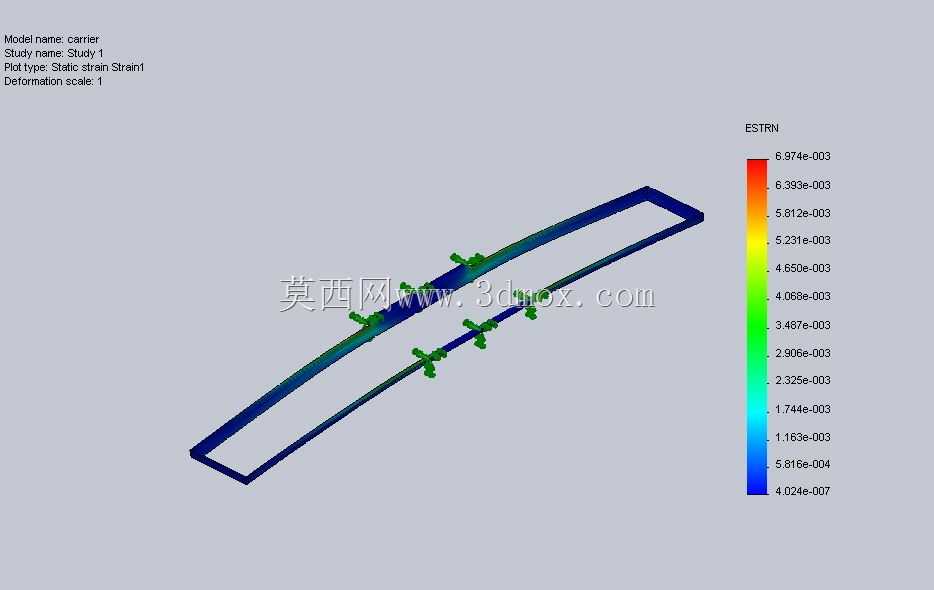

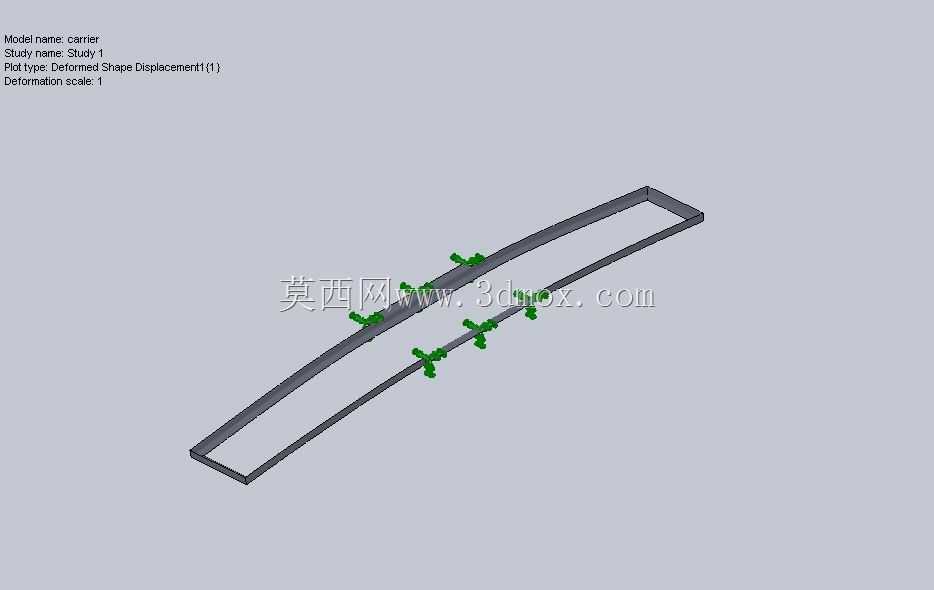

　　从仿真云图的应力分布可以看到，主体长梁的应力梯度沿长度方向均匀过渡，最大应力集中区域出现在支腿与主梁的连接节点处，设计时在该位置做了局部加厚的加强筋结构，保证满载工况下的结构形变控制在允许范围内，不会出现主梁下挠过量影响轮组行走精度的问题。主体框架采用矩形截面的型钢焊接结构，在保证整体抗弯扭性能的前提下，尽可能降低结构自重，减少行走驱动的负载损耗；框架上预留的多个安装位，用于固定行走轮组、导向组件以及后续可拓展的货叉提升机构，安装孔位的公差按照通用机械安装标准设计，可兼容市面常规规格的重载脚轮与驱动组件，不需要额外做二次加工适配。考虑到船舶装卸作业时，码头面与船舶甲板之间存在一定的高度差与坡度变化，

　　支腿底部的轮组安装座设计了自适应浮动结构，可在小范围内自动调整轮组的接地角度，保证四个行走轮始终与作业面充分接触，避免出现单轮悬空导致的结构偏载问题；轮组的排布沿支腿长度方向均匀布置，单轮承载能力按照满载工况下1.2倍的安全系数选型，满足港口重载作业的可靠性要求。从安装边界来看，该结构的整体宽度适配码头常规作业通道的宽度要求，长度方向可根据实际转运的货物长度做模块化拓展，不需要重新设计主体受力结构，仅通过增减中间段的标准梁段就能调整整体跨距，适配不同尺寸规格的货物转运需求。结构顶部预留的吊装孔位，方便设备整体在码头与船舶之间的转场吊装，不需要额外焊接吊耳结构；框架表面的应力集中区域都做了圆弧过渡处理，

　　减少焊接应力集中导致的结构疲劳损伤，适应港口高盐雾、高湿度的作业环境下的长期使用需求。在功能设计上，该结构除了基础的承载转运功能外，还可根据作业需求加装导向定位组件，在船边装卸工位实现与船舶舱口的精准对位，减少人工对位的工作量；框架侧面预留的传感器安装位，可加装行程限位、障碍物检测组件，适配后续自动化改造的升级需求，不需要对主体结构做破坏性改动。不同于常规的跨运车结构，该设计简化了不必要的复杂功能，聚焦船舶装卸场景下的核心转运需求，整体结构的维护点更少，日常仅需要对轮组轴承、连接节点做定期检查即可，降低港口作业场景下的设备维护成本。设计过程中还考虑了作业时的视野需求，主体框架采用下窄上宽的截面设计，操作人员在设备端部作业时，可清晰观察到框架内部的货物固定状态以及前方的作业路径，减少视野盲区导致的作业安全隐患。对于不同吨位的承载需求，可通过调整主体型钢的壁厚、加强筋的布置密度来调整整体承载能力，基础版本的结构可满足常规件杂货的转运需求，加厚版本可适配重型钢构件、集装箱配件的重载转运场景，适配不同规模码头的船舶装卸作业需求。
