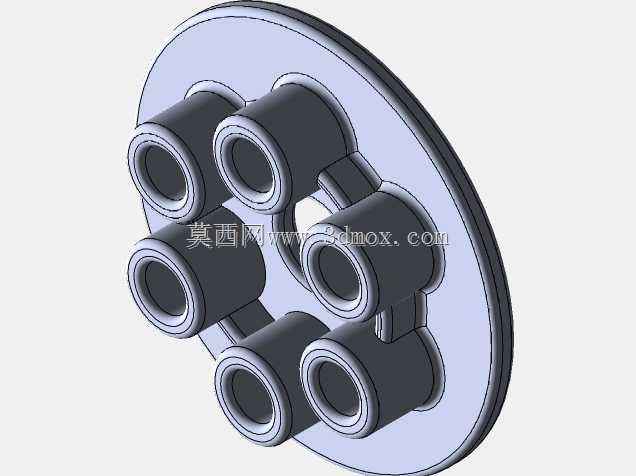

六孔圆形挤压凸台压盘结构设计

　　在传感器装配、精密仪器装夹以及小型工装夹具的定位环节，这类带六组同轴凸台的压盘是十分常见的受力承载零件，日常工况中它主要承担轴向压紧、周向定位以及多管路/多接插件的同步固定作用，区别于普通平垫片式压盘，这种带一体化挤压凸台的结构不需要额外加装衬套，就能直接对穿过盘体的柱形零件形成径向约束，避免装配后零件出现径向窜动。

　　从实际使用场景来看，这类压盘常出现在多通道传感器的安装基座上，比如压力传感器组、气动检测模组的端面固定位置，六个凸台的内孔刚好对应六个检测探头或者气路接头的安装位，盘体本身的大平面作为压紧贴合面，和设备基座的端面完全贴合后，靠螺栓穿过盘体边缘的预留孔完成锁紧，凸台部分则嵌入基座对应的沉孔内，既可以分担螺栓的锁紧力，避免压盘受压变形，也能在装配时起到快速对位的作用，不需要反复调整孔位对齐度。

　　设计这类压盘的时候，首先要明确安装边界的约束条件：盘体的外径要匹配安装基座的沉台尺寸，不能超出基座的贴合面范围，否则会出现压不紧的情况；六个凸台的中心分布圆直径要严格对应对接零件的孔位间距，公差控制在±0.02mm以内，避免出现接头装不进去的问题；凸台的内孔直径要根据穿过的零件外径做基孔制配合，一般选H7的公差带，既能保证零件顺利穿过，又不会出现过大的间隙导致晃动。

　　结构细节上，凸台和盘体连接的位置做了完整的圆角过渡，这不是单纯的外观处理，而是为了降低应力集中——压盘在锁紧的时候，凸台根部是应力最高的区域，如果是直角连接，反复拆装或者受交变载荷的时候很容易出现根部开裂的问题，做R2-R3的圆角过渡后，应力集中系数能降低40%以上，大幅提升零件的疲劳强度。凸台的端面要和盘体的主平面保持平行，平行度公差控制在0.01mm以内，保证压紧的时候每个凸台的受力均匀，不会出现个别凸台悬空、个别凸台受压过大变形的情况。

　　建模过程中，挤压凸台的生成是核心步骤，先绘制盘体的基础圆形草图，拉伸得到盘体的基体厚度，再在盘体的端面上绘制六个均匀分布的圆形草图，用凸台拉伸命令生成六个柱形凸台，之后用拉伸切除命令生成凸台的内孔以及盘体中心的减重孔，最后对所有锐边做圆角处理，这里要注意圆角的顺序，先处理凸台根部的大圆角，再处理凸台端面、盘体外圆的小圆角，避免出现圆角特征失败的情况。盘体中心的减重孔不是随意开设的，一方面是为了减轻零件的整体重量，另一方面是为了给中心位置的走线或者其他零件留出避让空间，减重孔的边缘同样做了圆角处理，避免划损穿过的线缆或者零件表面。

　　从加工工艺的角度来看，这类压盘如果采用金属材料加工，一般选铝合金6061或者不锈钢304，毛坯选圆棒料，用车床先车出盘体的外圆、两个端面以及凸台的外圆和内孔，之后如果是批量生产可以用钻床加工边缘的安装孔，单件生产的话加工中心一次装夹就能完成所有特征的加工。如果是用在受力不大的场景，也可以采用注塑工艺生产，这时候建模的时候就要注意拔模角度的设置，凸台的外表面要做1°左右的拔模斜度，方便脱模，内孔的拔模角度可以适当小一点，保证和对接零件的配合精度。

　　实际选型使用的时候，要注意压盘的厚度和凸台的高度匹配：如果安装基座的沉孔深度是5mm，那凸台的高度就要做4.8mm，留出0.2mm的间隙，避免凸台顶到沉孔底部导致盘体主平面贴不紧；盘体的厚度要根据所需的压紧力计算，铝合金材料的话，直径100mm左右的压盘，厚度选5mm就能满足常规的压紧需求，不会出现锁紧时盘体翘曲的问题。另外六个凸台的分布角度是均匀60°分布，这种对称结构的好处是受力均匀，不管是顺时针还是逆时针受力，都不会出现偏载的情况，而且对称结构在建模的时候也方便阵列特征，只需要做一个凸台的特征，之后圆周阵列6个就能完成，能减少建模的出错概率，也能保证六个凸台的尺寸完全一致。

　　很多新手在设计这类压盘的时候，容易忽略凸台和盘体连接位置的强度，要么把圆角做的太小导致应力集中，要么把凸台的壁厚做的太薄，锁紧的时候凸台被压裂，实际上凸台的单边壁厚至少要保证1.5mm以上，铝合金材料的话可以适当加厚到2mm，才能满足常规的锁紧力需求。另外盘体边缘的安装孔位置，要和凸台的位置错开，不要让安装孔和凸台的位置重叠，否则螺栓锁紧的时候会直接压在凸台的根部，导致凸台变形。
