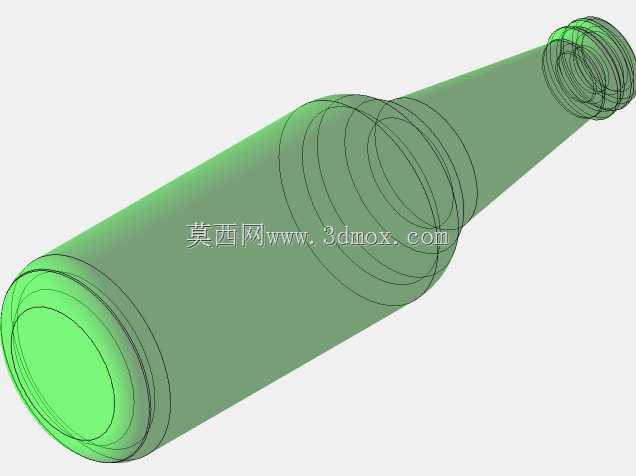

基于旋转凸台与圆角设计的练习用瓶体结构

　　在日常的机械结构建模练习中，回转类零件的特征构建是很多入门从业者需要反复打磨的基础能力，这类瓶体结构的建模练习，核心目的就是帮助设计者熟练掌握旋转凸台、圆角这两类高频特征的操作逻辑与参数把控思路。从实际应用场景来看，这类带锥度过渡的瓶体结构，除了作为基础建模练习载体之外，也能对应小容量试剂存储、便携分装容器这类实际工业场景的结构参考，很多实验室用的小型采样瓶、工业产线上的气动元件润滑脂存储瓶，都会采用类似的回转锥面结构，靠锥面的导向特性方便内容物倾倒，同时也能在装配外盖的时候实现自动对中，减少装配对位的辅助时间。

　　从设计思路层面拆解这个结构，整个零件完全围绕中心回转轴构建，主体部分采用大直径圆柱段作为主要容纳空间，靠近瓶口的位置通过平滑锥面逐步收窄直径，最终过渡到小直径的瓶口段，瓶口位置设计了多圈环形凸缘，用来和瓶盖的内螺纹或者卡扣结构实现配合，保证密封连接的可靠性。建模过程中首先要绘制准确的回转截面草图，截面的轮廓线需要严格控制各段的相切关系，尤其是圆柱段和锥面的衔接位置、锥面和瓶口圆柱段的衔接位置，必须保证轮廓线光滑过渡，否则旋转生成实体之后会出现尖锐棱边，既不符合实际零件的加工工艺要求，也容易在后续的装配或者使用过程中产生应力集中。

　　圆角特征的应用是这个练习的核心要点，不同位置的圆角取值需要匹配对应的功能需求：瓶底位置的外圆角需要取较大的半径，一方面是避免零件放置时的锐边磕碰，另一方面也能提升瓶体底部的结构强度，减少跌落或者挤压时的开裂风险；瓶身和锥面衔接位置的圆角需要和锥面的锥度匹配，保证过渡曲面的曲率连续，避免出现曲面褶皱；瓶口凸缘位置的圆角则要取较小的半径，既要去除锐边避免划伤操作人员，又不能因为圆角过大影响和瓶盖的配合精度，防止出现密封失效的问题。

　　从安装与尺寸边界的角度来看，这类回转体零件的尺寸约束完全围绕轴向和径向两个维度展开，径向最大尺寸出现在瓶身圆柱段，这个尺寸决定了零件放置时的占用空间，也决定了配套的夹持工装、存储托架的卡槽尺寸设计；轴向总长度决定了零件的整体高度，在产线传输或者批量存储的时候，这个尺寸是料架层间距、传输带挡边高度设计的核心参考依据；瓶口段的直径和凸缘的间距尺寸，是配套瓶盖选型的核心参数，必须严格控制公差范围，否则会出现瓶盖无法装配或者装配后松动漏液的问题。

　　在实际的建模练习过程中，很多初学者容易出现的问题是草图截面的封闭性检查不到位，导致旋转特征生成失败，或者是圆角特征的顺序安排不合理，先做了小半径圆角再做锥面过渡，导致后续的大圆角出现特征冲突，生成碎面或者几何错误。通过这类简单回转零件的反复练习，能够帮助设计者建立清晰的特征建模逻辑，理解特征顺序对最终模型质量的影响，为后续复杂回转类零件比如轴类零件、阀体零件、容器类零件的建模打下扎实的基础。另外这类结构在做工程图输出的时候，也能练习回转类零件的剖面视图标注、直径尺寸标注、形位公差标注的规范，掌握这类对称零件的视图表达方法，减少工程图里的冗余视图，提升图纸的可读性。

　　从工艺适配的角度来看，这类结构如果要实际量产，不管是采用注塑工艺还是吹塑工艺，这个模型的拔模角度设置、圆角过渡都能很好地适配工艺要求，锥面本身自带的斜度可以直接作为拔模角度，不需要额外添加拔模特征，各位置的圆角也能避免塑料熔体填充时出现应力痕或者填充不满的问题，壁厚均匀性也能通过旋转特征的等壁厚偏移轻松保证，不会出现壁厚突变导致的缩痕或者翘曲问题。
