L型带加强筋三角支撑安装固定支架

　　在各类工业设备机架搭建、小型传感器安装、工装夹具定位以及民用家具柜体加固场景中，角接位置的支撑固定件一直是影响结构整体刚性的核心小部件，本次设计的L型带三角加强筋支撑支架，正是针对角部连接易变形、重载下连接位易开裂的痛点做的优化结构。日常做设备改造时经常遇到，普通直角角码因为没有斜向加强结构，当垂直安装面承受侧向载荷或者长期受振动影响时，折弯位置很容易出现应力集中导致的塑性变形，尤其是在自动化生产线的传感器安装位，设备长期运行的振动会让普通角码的固定螺丝逐渐松脱，直接导致检测位置偏移，触发设备误停机，这类小故障排查起来往往要耗费大量时间，反而比核心部件故障更影响生产效率。

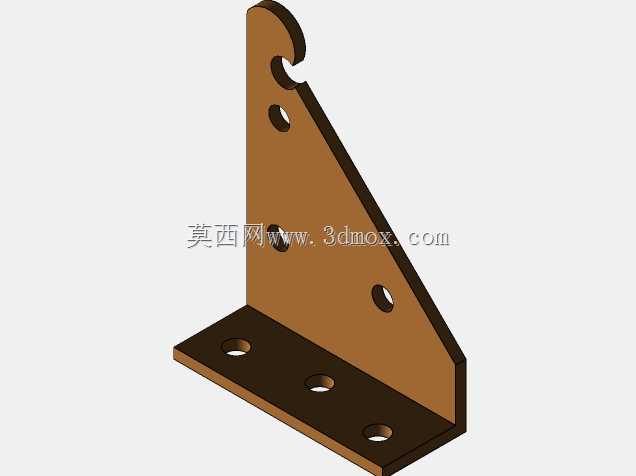

　　这个支架的结构采用一体折弯成型设计，底部水平安装边设置三个等距排布的沉头安装孔，沉孔深度刚好适配常用的内六角圆柱头螺丝，安装后螺丝头部完全没入支架平面，不会突出平面干涉被支撑件的安装贴合，三个孔的排布沿水平边长度方向均匀分布，相比双孔固定的结构，能有效限制支架绕安装轴的转动自由度，哪怕固定螺丝出现轻微预紧力衰减，也不会出现支架偏转的问题。垂直立边的设计做了针对性的功能区分，最顶端设置带开口的挂钩式卡槽，这个结构是为了方便安装时临时挂装定位，尤其是在高空机架或者设备内部狭窄空间作业时，不需要一手扶着支架一手拧螺丝，可以先把支架通过顶端卡槽挂在预设的挂点上，调整好位置后再逐一拧入固定螺丝，大幅降低狭小空间的安装难度。立边中部设置两个圆形通孔，一个靠近折弯根部，一个靠近斜筋边缘，这两个孔既可以用来穿装螺丝固定被支撑的部件，也可以作为走线孔位，给安装在支架上的小型传感器、检测开关走信号线，避免线缆外露被设备运动部件剐蹭。连接水平边和垂直立边的斜向加强筋是整个结构的刚性核心，筋板宽度从折弯根部到顶端逐渐收窄，既保证了折弯位置的应力传递，避免直角位置出现应力集中断裂，又尽可能控制了支架整体重量，不会给安装基础带来额外的载荷负担。

　　从安装边界来看，水平安装边的宽度适配常用的2020、3030工业铝型材的槽面宽度，三个安装孔的孔距刚好匹配铝型材的槽位间距，不需要额外打孔就可以直接用T型螺栓固定在铝型材机架上；垂直立边的高度控制在常规小型光电传感器、接近开关安装所需的高度范围内，安装后传感器的检测面刚好可以和被测工件的检测位置齐平，不需要额外加装垫高块。支架的所有棱边都做了倒圆角处理，没有尖锐的毛刺飞边，安装作业时不会划伤操作人员的手部，也不会割破穿装的线缆外皮。在材质选择的适配性上，这个结构既可以采用Q235钢板折弯后做喷塑处理，用于普通工业环境的设备安装，也可以采用304不锈钢板材加工，用于食品加工设备、户外检测装置这类有防腐防锈要求的场景，结构本身不需要做额外的修改就可以适配不同材质的加工工艺。

　　实际做受力校核的时候，斜筋的倾斜角度设置在45度左右，这个角度下垂直方向的载荷可以通过斜筋均匀传递到水平安装面，不会让垂直立边单独承受弯矩，按照3mm厚的Q235板材计算，整个支架可以承受垂直于立边方向500N的侧向载荷，完全满足小型检测元件、小型气动元件、轻型管线的支撑需求，相比同规格没有加强筋的直角角码，抗变形能力提升三倍以上。在建模过程中，特意把折弯内R角设置为板材厚度的0.5倍，符合常规钣金折弯的工艺要求，不会出现折弯时外侧开裂或者内侧起皱的问题，所有安装孔的孔边距都满足钣金加工的最小边距要求，冲压加工时不会出现孔位变形的问题，不需要后续二次修孔，完全适配批量钣金冲压的加工工艺，不需要额外开定制模具，用常规的冲压模具就可以完成加工，生产成本控制在很低的水平。
